Embobinado simple y embobinado doble

Los bobinados de la armadura son principalmente de dos tipos …de la vuelta… y las olas se enrollan. Aquí vamos a discutir sobre …de la vuelta….
La vuelta es la vuelta en la que las bobinas sucesivas se superponen entre sí. Se llama «Lap Winding» porque se duplica o retrocede con sus bobinas sucesivas.
Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble

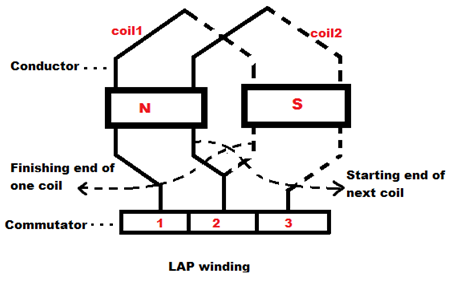

En este bobinado el extremo final de una bobina está conectado a un segmento del conmutador y el extremo inicial de la siguiente bobina situado bajo el mismo polo y conectado con el mismo segmento del conmutador.
Aquí podemos ver en la imagen, el extremo final de la bobina 1 y el extremo inicial de la bobina 2 están ambos conectados al segmento 2 del conmutador y ambas bobinas están bajo el mismo polo magnético que es el polo N aquí.
La vuelta de la vuelta… son de dos tipos

  1. Simplex Lap Winding
  2. Doblar la vuelta

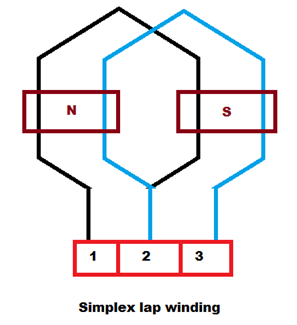

Simplex Lap Winding

Un sinuoso en el que el número de caminos paralelos entre los pinceles es igual al número de polos se llama simplex lap winding.
Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble

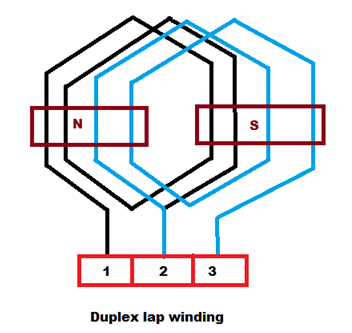

Doblar la vuelta

Un sinuoso en el que el número de caminos paralelos entre los pinceles es el doble del número de polos se llama doble bobinado de la vuelta.
Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble

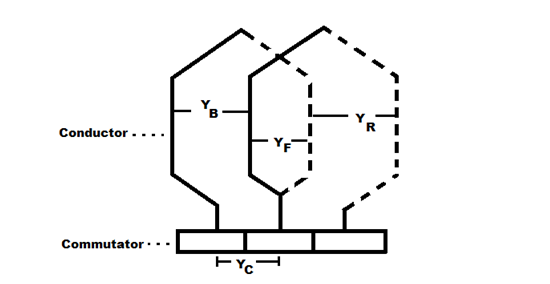

Algunos puntos importantes para recordar mientras se diseña el Lap Winding:
Si, Z = el número conductores
P = número de polos
YB = Lanzamiento de fondo
YF = Paso frontal
YC = Lanzamiento del conmutador
YA = Paso de polo medio
YP = Paso de polo
YR = Tono resultante
Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble
Entonces, los lanzamientos de atrás y adelante son de signo contrario y no pueden ser iguales.
YB = YF 2m
m = multiplicidad de la bobina.
m = 1 para Simplex Lap winding
m = 2 para el bobinado Duplex Lap
Cuando,
YB > YF…se llama «bobinado progresivo».
YB < YF…se llama bobinado retroactivo.
El lanzamiento trasero y el delantero deben ser extraños.
El tono resultante (YR) = YB YF = 2m
YR es par porque es la diferencia entre dos números impares.
Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble
Lanzamiento del conmutador (YC) = m
Número de trayectoria paralela en la vuelta = mP

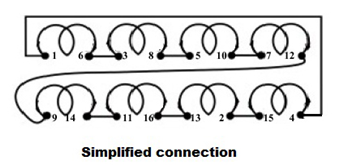

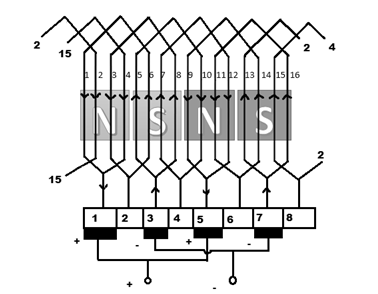

Comencemos desde el 1stdirector,

Conexiones traseras Conexiones frontales
1 a (1+Y)B) = (1+5) = 6 6 a (6-Y)F) = (6 – 3) = 3
3 a (3+5) = 8 8 a (8-3) = 5
5 a (5+5) = 10 10 a (10-3) = 7
7 a (7+5) = 12 12 a (12-3) = 9
9 a (9+5) = 14 14 a (14-3) = 11
11 a (11+5) = 16 16 a (16-3) =13
13 a (13+5) = 18 = (18-16) = 2 2 a (18-3) = 15
15 a (15+5) = 20 = (20-16) = 4 4 a (20-3) = 17 = (17-16) = 1

Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble
Embobinado simple y embobinado dobleEmbobinado simple y embobinado doble

Ventajas de la vuelta

  1. Esta bobina es necesariamente necesaria para grandes actual porque tiene más caminos paralelos.
  2. Es adecuado para los bajos voltaje y generadores de alta corriente.

Desventajas de la vuelta

  1. Da menos EMF en comparación con el bobinado de ondas. Este bobinado requiere más cantidad de conductores por dar el mismo EMF, resulta un alto costo de la bobina.
  2. Tiene una utilización menos eficiente del espacio en las ranuras de la armadura.
