Puesta a tierra de la torre de transmisión eléctrica

Probablemente deberíamos poner a tierra cada torre de un línea de transmisión eléctrica. Debemos medir el equilibrio resistencia de cada torre. Deberíamos tomar la resistencia de pie de la torre en la estación seca antes de ensartar el cable de tierra y/o el OPGW (donde el OPGW es aplicable). En cualquier circunstancia, la resistencia de la torre no será superior a 10 ohmios.
Deberíamos utilizar la toma de tierra de la tubería o el contrapeso para la puesta a tierra de la torre de la línea de transmisión eléctrica. La toma de tierra de la torre debe extenderse más allá de la base de hormigón de la pata de la torre. También usamos el conector de la oreja en caso de una puesta a tierra de contrapeso. Lógicamente, debemos conectar a tierra cualquiera de las cuatro patas de la torre, pero prácticamente debemos conectar a tierra esa pata que está específicamente marcada para la conexión a tierra. Generalmente las patas de esa pata están marcadas con la letra mayúscula A. Es una práctica normal para evitar errores en la construcción de la torre. En el caso de torres de cruces de ríos y de ferrocarriles, proporcionamos una toma de tierra en las dos patas diagonales opuestas de la torre.
Discutamos ahora estos dos tipos de puesta a tierra uno por uno.

La puesta a tierra de la torre de transmisión eléctrica

En el caso de la puesta a tierra de los tubos, utilizamos tubos de acero galvanizado de 25 mm de diámetro y de 3 metros de longitud. Enterramos el tubo verticalmente en el suelo de tal manera que la parte superior del tubo esté 1 metro por debajo del nivel del suelo. Cuando la torre está sobre la roca tenemos que enterrar el tubo de tierra en el suelo húmedo disponible más cerca de la torre.
Luego conectamos la pata de la torre con la tubería con la ayuda de cinta de acero galvanizado de sección transversal adecuada. En ese caso tenemos que enterrar la cinta de acero en una ranura cortada en la roca y proteger adecuadamente la cinta de acero de los daños.

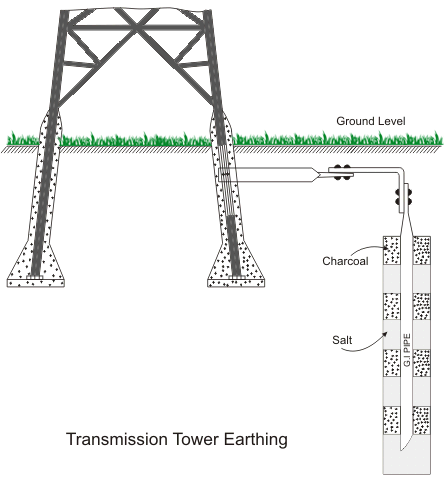

En caso de sistema de puesta a tierra de la tubería llenamos los alrededores del tubo con capas alternas de carbón y sal, que mantienen húmedo el suelo circundante del tubo. Una representación pictórica detallada de la puesta a tierra de una tubería está aquí abajo.
Puesta a tierra de la torre de transmisión eléctricaPuesta a tierra de la torre de transmisión eléctrica

La puesta a tierra del contrapeso…

Utilizamos alambre galvanizado de 10,97 mm de diámetro con el fin de la puesta a tierra del contrapeso de la torre de transmisión eléctrica. Aquí conectamos el cable galvanizado con la pata de la torre con la ayuda de la lengüeta galvanizada y la lengüeta galvanizada está provista de una pata de la torre con la ayuda de tuercas y tornillos de 16 mm de diámetro. El alambre de acero utilizado para este propósito debe ser de un mínimo de 25 metros de longitud. El cable se entierra tangencialmente bajo el suelo a una profundidad mínima de 1 metro del nivel del suelo. Aquí se conectan las cuatro patas de una torre con un cable de tierra de contrapeso enterrado bajo el nivel del suelo de 1 metro de profundidad como ya se ha dicho.
