Materiales utilizados para reóstatos

Reóstatos son resistencias variables o resistencias ajustables. Se usan para dividir el voltaje o controlar la corriente a través de un circuito. Los reóstatos se utilizan a menudo como dispositivos de control de potencia, por ejemplo para controlar la velocidad de un motor eléctricopara controlar la intensidad de la luz (hacerlas más brillantes o más tenues), para controlar la temperatura en el horno eléctrico y los hornos. Dado que los reóstatos disipan la energía (como todas las resistencias), son un tipo de componente electrónico pasivo.

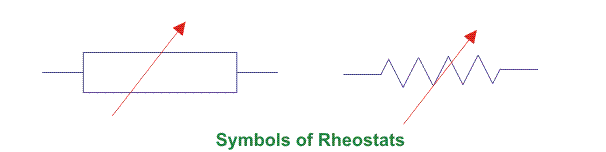

Un reóstato está representado en un circuito eléctrico por el símbolo dado en el diagrama de abajo:
Materiales utilizados para reóstatosMateriales utilizados para reóstatos

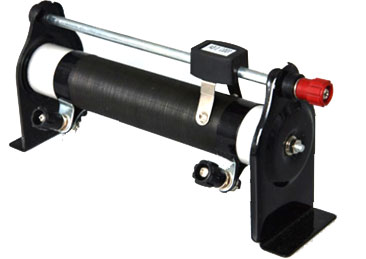

Muchos reóstatos están enrollados con alambre y tienen un largo alambre de material conductor envuelto en forma de espiral en un cilindro hueco aislante. Un típico reóstato de alambre se muestra en la siguiente figura…
Materiales utilizados para reóstatosMateriales utilizados para reóstatos
Generalmente, el reóstato de alambre está diseñado considerando un voltio por vuelta como máximo. Los materiales utilizados para hacer reóstatos son altos resistividad materiales conductores.

Sin embargo, el material puede tener un gran termo-emf y un gran valor de coeficiente de temperatura de resistencia. Pero el material debe cumplir con algún requisito especial como una alta temperatura de trabajo permisible y un bajo costo. Como el material es material se requiere en cantidad a granel tienen el costo de material se convierte en muy importante.

Propiedades requeridas en el material utilizado para los reóstatos

  1. Alta resistividad
  2. Alta temperatura de trabajo
  3. Alta resistencia a la corrosión
  4. La adecuada resistencia mecánica
  5. La ductilidad adecuada para permitir que los cables
  6. Bajo costo

Lista de materiales utilizados para reóstatos

Los siguientes materiales se utilizan para los reóstatos…

  1. Platino
  2. Constantan

Platino

El platino es un elemento químico. Tiene el símbolo químico Pt y el no atómico. 78. El platino es el metal menos reactivo. Tiene un notable resistencia a la corrosión, incluso a alta temperatura. Por lo tanto, se considera un metal noble. El platino es un metal precioso, es muy popular para hacer joyas.

Propiedades del platino

  1. Resistividad: 10,50 cm.
  2. Coeficiente de resistencia de la temperatura: 0.003927 /oC.
  3. Punto de fusión: 1768.30oC.
  4. Gravedad específica: 21.45gm /cm3.
  5. Alta resistencia a la oxidación.
  6. Alta ductilidad.
  7. Altamente maleable.
  8. Buena fuerza mecánica.
  9. Buena estabilidad con la temperatura y el estrés mecánico.

El uso del platino

  1. El platino es un material increíble con alta resistividad y punto de fusión. Es muy adecuado para elementos de calentamiento eléctrico, reostatos. Pero debido a su alto coste, su uso en ingeniería eléctrica se limita a los hornos de laboratorio con una temperatura de trabajo de 1300oC, reóstatos y termómetros de resistencia.
  2. El platino es un metal precioso, es muy popular para hacer joyas.
  3. En medicina, el platino se utiliza en la quimioterapia para el tratamiento de ciertos tipos de cánceres.

Constantan

Constant es una aleación de cobre y níquel. Al igual que el manganino, también tiene un coeficiente de resistencia a muy baja temperatura (ligeramente superior al del manganino). Por lo tanto, su resistividad también permanece constante en un amplio rango de temperaturas.

Composición de Constantan

Las propiedades de Constantan

  1. Resistividad a 20oC: 50 -cm
  2. Coeficiente de resistencia de temperatura a 20oC: 0.00003 /oC.
  3. Punto de fusión: 1300oC.
  4. Gravedad específica: 8.9gm /cm3.
  5. Alta resistencia a la oxidación.
  6. Buena fuerza mecánica.
  7. Buena estabilidad con la temperatura y el estrés mecánico.

El uso de Constantan

  1. La constante se utiliza para hacer conexiones eléctricas en instrumentos tales como, resistencias de derivación (utilizadas en amperímetros), las resistencias en serie (utilizadas en voltímetros), resistencias de pantano (para reducir las emisiones térmicas), etc.
  2. Para hacer el estándar resistencias.
  3. Para hacer reóstatos.
  4. Constant se utiliza como aleación de calibre desde hace mucho tiempo. Constantan tiene una sensibilidad a la tensión muy alta o factor de calibrado, un coeficiente de temperatura muy bajo de resistencia…una buena vida de fatiga y una alta capacidad de elongación, lo que lo hace adecuado para la medición.
  5. Para hacer elementos de calefacción.

Compresión de los materiales utilizados para reóstatos con respecto a las propiedades requeridas para los reóstatos

Sl No. Propiedad Platino Constantan
1 Punto de fusión (oC) 1768.30 1300
2 Resistividad (-cm) a 20oC 10.50 50
3 Resistencia a la oxidación Alto Alto
4 Coeficiente de expansión térmica (/K) 9.0 x 10-6 18.8 x 10-6
5 El coeficiente de resistencia de la temperatura (/oC) a los 20 añosoC 0.003927 0.00003
