GIS o Interruptor Aislado en Gas

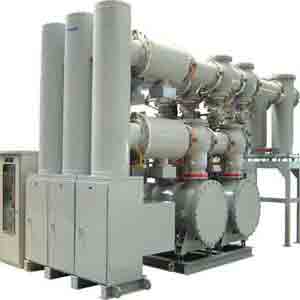

Es muy necesario establecer un subestación eléctrica en el centro de carga. Desde entonces, establecer una subestación en el centro de carga es bastante económico y rentable en muchos aspectos. Como reduce la longitud de los alimentadores y debido a los alimentadores de corta longitud, la calidad de regulación de voltaje mejora. Pero la principal obstrucción para establecer una subestación en el centro de carga es el espacio. Generalmente el centro de carga principal de cualquier lugar está situado en un lugar muy congestionado donde, apenas hay suficiente tierra para establecer una subestación eléctrica convencional.GIS o Interruptor Aislado en GasGIS o Interruptor Aislado en GasEste problema puede resolverse utilizando conmutadores con aislamiento de gas la tecnología. En esta tipo de interruptortodos los componentes necesarios de los interruptores pueden ser ensamblados en un espacio muy limitado. GIS es una especie de conmutadores cerrados de metal.

Eso significa que todos los equipos de la el equipo de conmutación eléctrica están encerrados por una caja metálica hermética al gas y SF6 gas se utiliza como aislamiento entre las partes vivas de los equipos y la caja metálica conectada a tierra. Este tipo de equipo de conmutación, significa, y conmutadores con aislamiento de gas está disponible desde sistemas de 12 KV hasta sistemas de 800 KV. Para establecer una subestación eléctrica en un lugar muy limitado este tipo de SF6 Los interruptores eléctricos aislados juegan el papel principal.

Los componentes aislados con gas de la subestación son generalmente,

  1. Barras eléctricas.
  2. Aisladores eléctricos o desconectores.
  3. Interruptores de circuito.
  4. Transformadores de corriente.
  5. Transformadores de tensión.
  6. Los interruptores de la Tierra.
  7. Pararrayos o pararrayos de sobretensión.

La subestación, ensamblada con interruptores aislados con gas, es conocida popularmente como subestación cerrada de metal con aislamiento de gas (GIMES). La tecnología GIMES no es un invento muy reciente, lleva funcionando con éxito más de treinta años.
En gas aislado equipo de conmutación de media tensiónla tecnología del vacío se utiliza como propósito de interrupción y el SF6 el gas se utiliza como material aislante. Aunque tanto para la interrupción como para el aislamiento, el SF6 El gas se utiliza en muchos sistemas SIG de medio voltaje. Pero para tales equipos clasificados SF6 gas las presiones son diferentes para la interrupción y el aislamiento. SF6 la presión del gas para fines de aislamiento se mantiene generalmente por debajo de 2,5 bares, mientras que el SF6 La presión del gas para interrumpirlo va de 5 a 7 bares.
Como la tecnología del vacío no está disponible para las altas voltajeasí que para GIS o interruptores con aislamiento de gas sistema por encima de 72,5 KV, sólo SF6 se utiliza tanto para el medio de interrupción como para el aislamiento.
Hay diferentes tipos de interruptores cerrados de metal con aislamiento de gas disponibles dependiendo de su característica constructiva.

GIS de fase aislada

En esta configuración, cada fase de la bahía se ensambla por separado. Es decir, para cada fase, se ensamblan juntos un polo de interruptor, un polo único de aislador eléctrico, un ensamblaje de fase de transformador de corriente. Este tipo de SIG requiere un ancho de bahía mayor en comparación con otros sistemas de interruptores aislados en gas.

SIG trifásico integrado

En esta configuración, las tres fases del interruptor, las tres fases de los seccionadores y el transformador de corriente trifásico están encapsulados en una caja metálica individual. La disposición forma un módulo trifásico para el elemento. El tamaño de este tipo de módulo es un tercio de la fase aislada del GIS.

Sistema GIS híbrido

Es una combinación adecuada de elementos comunes de fase aislada y trifásica. Aquí el sistema de barra colectora común trifásico simplifica la conexión de la barra colectora. El equipo de fase aislada evita los fallos de fase a fase. Este es un diseño óptimo considerando, ambos hechos en mente, es decir, la necesidad de espacio y la facilidad de mantenimiento.

GIS compacto

En este SIG o sistema de interruptores con aislamiento de gas, más de un elemento funcional está encapsulado en una sola caja metálica. Por ejemplo, en algunos diseños, un disyuntor trifásico, un transformador de corriente, interruptores de tierra, e incluso otros elementos de alimentación están cubiertos juntos en una única cápsula metálica.

Sistema altamente integrado

Este diseño se introdujo en el año 2000, en el que los equipos de las subestaciones totales se encapsulan juntos en un solo recinto. Esta subestación aislada por gas de una sola unidad ha ganado el aprecio de los usuarios, ya que es una solución completa para una subestación al aire libre, en una sola unidad. Como tal, sólo el equipo (HIS) es sustituto de un patio de conmutación total al aire libre.
