¿Qué es el inductor y la inducción? Teoría del inductor

¿Qué es Inductor?

Si una corriente variable en el tiempo que fluye a través de una bobina hay una EMF inducida en ella. El EMF inducido a través de la bobina es directamente proporcional a la velocidad de cambio de la corriente con respecto al tiempo. Debido a la propiedad de inducir EMF, todos los tipos de bobinas eléctricas se pueden denominar inductor. Un inductor es un dispositivo de almacenamiento de energía que almacena energía en forma de campo magnético.

¿Qué es la inducción?

Como ya dijimos, la EMF inducida a través de una bobina es directamente proporcional a la tasa de cambio de la corriente que la atraviesa. La constante de proporcionalidad en esa relación se conoce como inductancia.¿Qué es el inductor y la inducción? Teoría del inductor¿Qué es el inductor y la inducción? Teoría del inductor

Teoría del inductor

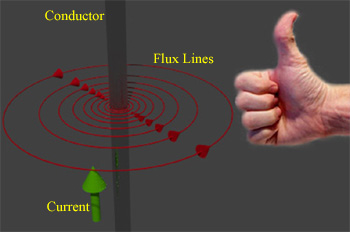

A actual a través de un director produce un campo magnético rodearlo. La fuerza de este campo depende del valor de la corriente que pasa a través del conductor. La dirección del campo magnético se encuentra usando la regla de la mano derecha, que se muestra. El patrón de flujo de este campo magnético sería el número de círculo concéntrico perpendicular a la detección de la corriente.
¿Qué es el inductor y la inducción? Teoría del inductor¿Qué es el inductor y la inducción? Teoría del inductor

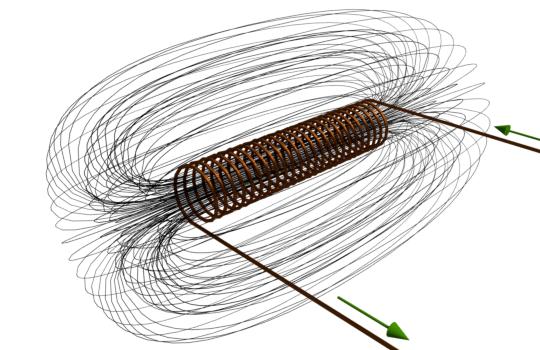

Ahora bien, si enrollamos el conductor en forma de bobina o solenoide, se puede suponer que habrá líneas de flujo circular concéntricas para cada vuelta de la bobina como se muestra. Pero no es posible en la práctica, ya que si existen líneas de flujo circulares concéntricas para cada vuelta, se intersectarán entre sí. Sin embargo, como las líneas de flujo no pueden intersecarse, las líneas de flujo de una vuelta individual se distorsionarán para formar bucles de flujo completos alrededor de toda la bobina, como se muestra. Este patrón de flujo de una bobina portadora de corriente es similar al patrón de flujo de una barra magnética como se muestra. ¿Qué es el inductor y la inducción? Teoría del inductor¿Qué es el inductor y la inducción? Teoría del inductor
Ahora bien, si la corriente a través de la bobina se cambia, el flujo magnético producido por ella también se cambiará al mismo ritmo. Como el flujo ya rodea la bobina, este flujo cambiante obviamente une la bobina. Ahora, de acuerdo con La ley de inducción electromagnética de Faradaysi el cambio de flujo se vincula con una bobina, habría un EMF inducido en ella. De nuevo según La ley de Lenzsesta EMF inducida se opone a todas las causas de su producción. Por lo tanto, la EMF inducida es opuesta a la aplicada voltaje a través de la bobina.

Tipos de inducción

Hay dos tipos de autoinducción de inducción y de inducción mutua.

Autoinducción

Cuando una corriente variable en el tiempo fluye en una bobina, se produce un flujo variable en el tiempo y este flujo variable se enlazará con la propia bobina y, como resultado, se inducirá EMF en la propia bobina. Este tipo de inducción se llama autoinducción.

Inducción mutua

Cuando una corriente variable en el tiempo fluye en una bobina, produce un flujo variable en el tiempo, como ya hemos dicho. Este flujo variable en el tiempo puede enlazar con otra bobina cercana. Debido a este enlace de flujo habrá una EMF inducida en la segunda bobina. Este tipo de inducción eléctrica se llama inducción mutua. Por lo tanto, la inducción mutua puede definirse como la inducción de EMF en una bobina debido a la corriente variable en el tiempo que fluye en cualquier otra bobina cercana.

Inducción mutua

La inducción de una bobina debido a la corriente en otra bobina cercana se llama inducción mutua.

Autoinducción

La inductancia de una bobina o inductor debido a su propia corriente se llama autoinducción.

Para un estudio más detallado de autoinducción y inducción mutuatenemos otros artículos.
