Principio de funcionamiento del amperímetro y tipos de amperímetro

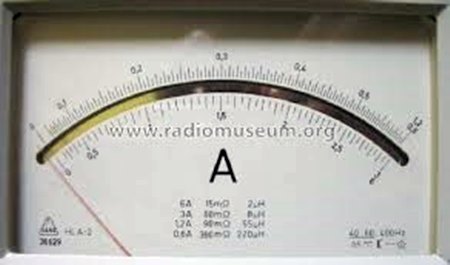

Introducción del Amperímetro

Como sabemos, una palabra «metro» está asociada con el sistema de medición. El medidor es un instrumento que puede medir una cantidad particular. Como sabemos, la unidad de actual es Ampere. Amperímetro significa amperímetro que mide el valor de los amperios. Amperio es la unidad de corriente, así que un amperímetro es un medidor o un instrumento que mide la corriente.

Principio de funcionamiento del amperímetro

El principal principio del amperímetro es que debe tener una muy baja resistencia y también la reactancia inductiva. Ahora, ¿por qué necesitamos esto? ¿No podemos conectar un amperímetro en paralelo? La respuesta a esta pregunta es que tiene una impedancia muy baja porque debe tener una cantidad muy baja de voltaje caen a través de él y deben ser conectados en conexión en serie porque la corriente es la misma en el circuito en serie.

También debido a la muy baja impedancia la pérdida de potencia será baja y si se conecta en paralelo se convierte casi en un camino de cortocircuito y toda la corriente fluirá a través del amperímetro como resultado de la alta corriente que el instrumento puede quemar. Así que debido a esta razón debe ser conectado en serie. Para un amperímetro ideal, debe tener cero impedancia para que tenga cero caída de voltaje a través de él, de modo que la pérdida de potencia en el instrumento sea cero. Pero lo ideal no es alcanzable en la práctica.
Principio de funcionamiento del amperímetro y tipos de amperímetroPrincipio de funcionamiento del amperímetro y tipos de amperímetro

Clasificación o tipos de amperímetro

Dependiendo del principio de construcción, hay muchos tipos de amperímetro que obtenemos, son principalmente

  1. Bobina móvil de imán permanente(PMMC) amperímetro.
  2. El hierro en movimiento Amperímetro.
  3. Electrodinamómetro tipo Amperímetro.
  4. Tipo de rectificador Amperímetro.

Dependiendo de este tipo de medidas que hagamos, tenemos…

  1. Amperímetro DC.
  2. Amperímetro AC.

Amperímetro DC son principalmente Instrumentos PMMCEl IM puede medir tanto la corriente alterna como la corriente continua. corrientestambién un instrumento térmico de tipo electrodinámico puede medir la corriente continua y la alterna, medidores de inducción no se utilizan generalmente para la construcción de amperímetros debido a su mayor costo, la inexactitud en la medición.

Descripción de los diferentes tipos de amperímetros

Amperímetro PMMC

Principio PMMC Amperímetro:
Cuando el conductor conductor de corriente colocado en un campo magnéticouna fuerza mecánica actúa sobre el conductor, si está unido a un sistema en movimiento, con el movimiento de la bobina, el puntero se mueve sobre la escala.
Explicación: Como su nombre lo indica, tiene imanes permanentes que se emplean en este tipo de instrumentos de medición. Es especialmente adecuado para la medición de la corriente continua porque aquí la desviación es proporcional a la corriente y, por lo tanto, si se invierte la dirección de la corriente, la desviación del puntero también se invertirá, por lo que se utiliza sólo para la medición de la corriente continua. Este tipo de instrumento se llama instrumento tipo D Arnsonval. Tiene la gran ventaja de tener una escala lineal, bajo consumo de energía, alta precisión. La mayor desventaja es que sólo se mide la cantidad de CC, el mayor costo, etc.
Par de torsión de desviación,

Dónde,
B = Densidad de flujo en Wb/m.
i = Corriente que fluye a través de la bobina en Amp.
l = Longitud de la bobina en m.
b = Anchura de la bobina en m.
N = No hay vueltas en la bobina.

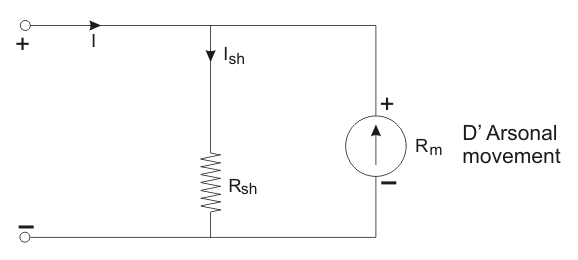

Extensión del rango en un amperímetro PMMC:
Ahora parece bastante extraordinario que podamos ampliar el rango de medición en este tipo de instrumento. Muchos de nosotros pensaremos que debemos comprar un nuevo amperímetro para medir una mayor cantidad de corriente y también muchos de nosotros podemos pensar que tenemos que cambiar la característica de construcción para poder medir corrientes más altas, pero no hay nada de eso, sólo tenemos que conectar una derivación resistencia en paralelo y el alcance de ese instrumento puede ampliarse, se trata de una solución sencilla proporcionada por el instrumento.
Principio de funcionamiento del amperímetro y tipos de amperímetroPrincipio de funcionamiento del amperímetro y tipos de amperímetro
En la figura I = corriente total que fluye en el circuito en Amp.
Ish es la corriente que pasa por el resistor en Amp.
Rm es la resistencia del amperímetro en Ohm.
Principio de funcionamiento del amperímetro y tipos de amperímetroPrincipio de funcionamiento del amperímetro y tipos de amperímetro

Amperímetro MI

Es un instrumento de hierro en movimientoSe puede usar para ambos porque el cuadrado proporcional de la desviación de la corriente, cualquiera que sea la dirección de la corriente, muestra una desviación direccional, además se clasifican en dos formas más.

  1. Tipo de atracción.
  2. Tipo de repulsión.

Su ecuación de torsión es: Principio de funcionamiento del amperímetro y tipos de amperímetroPrincipio de funcionamiento del amperímetro y tipos de amperímetro
Dónde,
I es la corriente total que fluye en el circuito en Amp.
L es la autoinducción de la bobina en Henry.
es la desviación en el Radián.

  1. Principio del instrumento de atracción tipo MI:
    Cuando se coloca un hierro blando no magnetizado en el campo magnético, es atraído hacia la bobina, si se conecta un sistema móvil y la corriente pasa a través de una bobina, crea un campo magnético que atrae la pieza de hierro y crea un par de desviación como resultado del cual el puntero se mueve sobre la escala.
  2. Principio del instrumento de repulsión tipo MI:
    Cuando dos piezas de hierro se magnetizan con la misma polaridad al pasar una corriente, se produce una repulsión entre ellas y esa repulsión produce un par de desviación debido a la cual el puntero se mueve.
    Las ventajas de Los instrumentos de MI son que pueden medir tanto AC como DC, baratos, errores de baja fricción, robustez, etc. Se utiliza principalmente en la medición de CA porque en la medición de CC el error se debe más a la histéresis.

Electrodinamómetro tipo amperímetro

Esto puede ser usado para medir tanto las corrientes de CA como las de CC. Ahora que vemos que tenemos el instrumento PMMC y MI para la medición de las corrientes CA y CC, puede surgir la pregunta de por qué necesitamos un amperímetro electrodinámico. Si podemos medir la corriente con precisión por otro instrumento también… La respuesta es Instrumentos electrodinámicos tienen la misma calibración tanto para CA como para CC, es decir, si se calibra con CC, entonces también sin calibrar podemos medir la CA.

Principio Electrodinamómetro Tipo Amperímetro:
Allí tenemos dos bobinas, a saber, bobinas fijas y bobinas móviles. Si una corriente pasa a través de dos bobinas se mantendrá en la posición cero debido al desarrollo de un par igual y opuesto. Si de alguna manera, la dirección de un par se invierte cuando la corriente en la bobina se invierte, se produce un par unidireccional.
Para el amperímetro, la conexión es una serie uno y = 0
Donde, es el ángulo de la fase.
Principio de funcionamiento del amperímetro y tipos de amperímetroPrincipio de funcionamiento del amperímetro y tipos de amperímetro
Dónde,
I es la cantidad de corriente que fluye en el circuito en Amp.
M = Inducción mutua de la bobina.
No tienen error de histéresis, se utilizan para la medición de CA y CC, las principales desventajas son que tienen una baja relación par/peso, alta pérdida de fricción, son más caros que otros instrumentos de medición, etc.

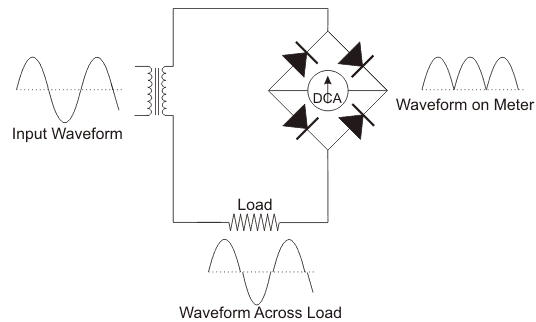

Amperímetro rectificador

Principio de funcionamiento del amperímetro y tipos de amperímetroPrincipio de funcionamiento del amperímetro y tipos de amperímetro
Principio del Amperímetro Rectificador:
Se utilizan para la medición de la CA que se conecta al secundario de un transformador de corrientela corriente secundaria es mucho menor que la primaria y conectada con un puente rectificador a un amperímetro de bobina móvil.

Ventajas:

  1. También se puede usar en alta frecuencia.
  2. Escala uniforme para la mayoría de los rangos.

Desventajas siendo un error debido a la disminución de la sensibilidad de la temperatura en el funcionamiento de la CA.
