Cuando aplicamos un suministro trifásico a un bobinado distribuido trifásico de una máquina rotativa, un el campo magnético rotativo que gira a velocidad sincrónica.

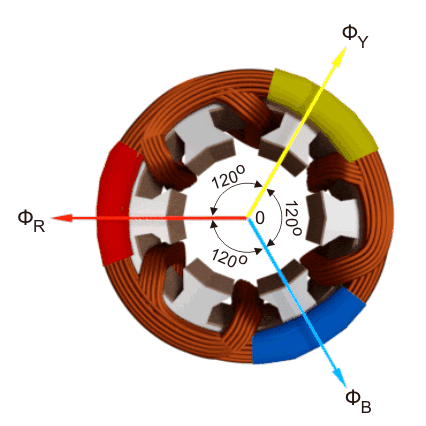

En este artículo, trataremos de entender la teoría detrás de la producción de el campo magnético rotativo. Para ello, primero imaginaremos un estator de un motor eléctrico donde el devanado trifásico está físicamente distribuido en el núcleo del estator de tal manera que el devanado de cada fase está separado del otro por 120o en el espacio.
Aunque la suma vectorial de tres corrientes en un sistema trifásico equilibrado es cero en cualquier instante, pero la resultante de la campos magnéticos producido por el corrientes no es cero, sino que tendrá un valor constante no cero girando en el espacio con respecto al tiempo.
El flujo magnético producido por la corriente en cada fase puede ser representado por las ecuaciones que se indican a continuación. Esta es una representación similar de la corriente es un sistema trifásico como el flujo es cophasial con el actual.

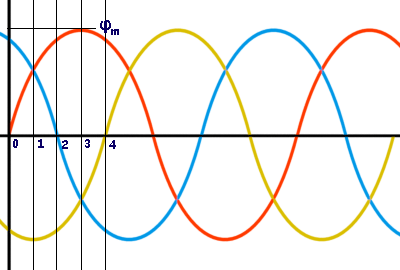

Dónde,R,Y yB son el flujo instantáneo de los correspondientes Rojo, Amarillo y Azul …el devanado de fase,m la amplitud de la onda de flujo. La onda de flujo en el espacio puede representarse como se muestra a continuación.
Ahora, en la representación gráfica anterior de las ondas de flujo, consideraremos primero el punto 0.
Aquí, el valor deR es
El valor deY es
El valor deB es

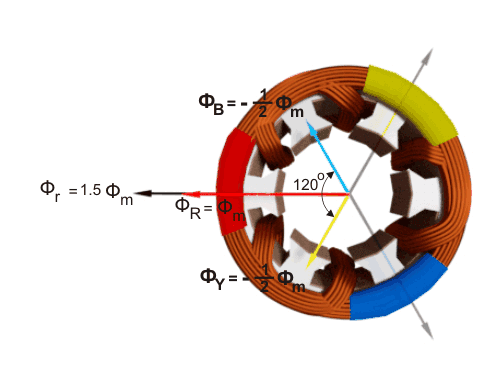

La resultante de estos flujos en ese instante (r) es 1,5m que se muestra en la siguiente figura.
Ahora, en la representación gráfica anterior de las ondas de flujo, consideraremos el punto 1, donde t = / 6 o 30o.
Aquí, el valor deR es
El valor deY es
El valor deB es

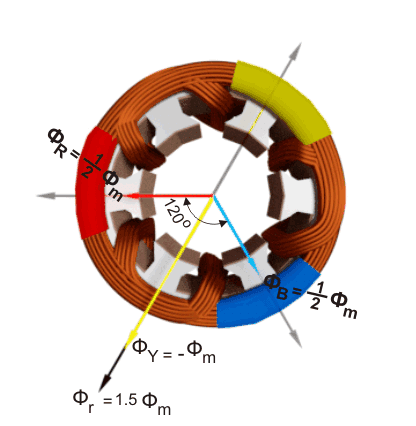

La resultante de estos flujos en ese instante (r) es 1,5m que se muestra en la siguiente figura. Aquí está claro que el vector de flujo resultante está rotando 30o más en el sentido de las agujas del reloj sin cambiar su valor.
Ahora, en la representación gráfica de las ondas de flujo, consideraremos el punto 2, donde t = / 3 o 60o.
Aquí, el valor deR es
El valor deY es
El valor deB es

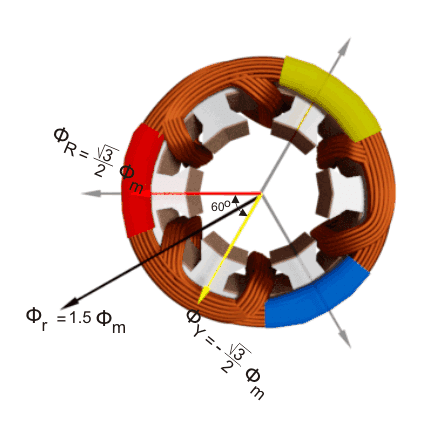

La resultante de estos flujos en ese instante (r) es 1,5m que se muestra en la siguiente figura. Aquí está claro que el vector de flujo resultante se gira 30 veces más en el sentido de las agujas del reloj sin cambiar su valor.
Ahora, en la representación gráfica de las ondas de flujo, consideraremos el punto 3, donde t = / 2 o 90o.
Aquí, el valor deR es
El valor deY es
El valor deB es

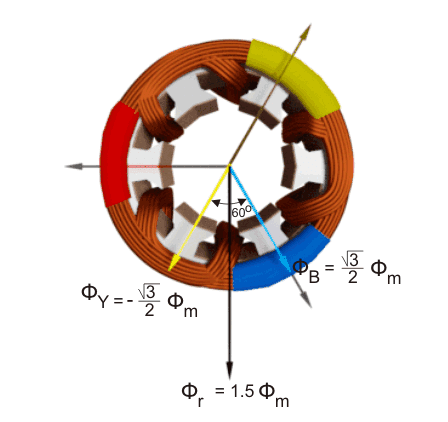

La resultante de estos flujos en ese instante (r) es 1,5m que se muestra en la siguiente figura. Aquí está claro que el vector de flujo resultante está rotando 30o más en el sentido de las agujas del reloj sin cambiar su valor.
De esta manera podemos probar que el suministro equilibrado aplicado al devanado del estator de tres fases de un campo magnético rotativo o giratorio se establece en el espacio.
