Especificaciones o clasificación del banco de condensadores de potencia

A banco de condensadores tiene que pasar por diferentes condiciones anormales del sistema, durante su vida. Para soportar estas anormalidades a un costo de fabricación óptimo, las baterías de condensadores están clasificadas con los siguientes parámetros permitidos. Una batería de condensadores debe continuar su servicio con los siguientes límites.

  1. 110 % del pico de voltaje del sistema normal.
  2. 120 % del voltaje RMS del sistema normal.
  3. 135 % del KVAR clasificado.
  4. 180 % de la corriente nominal normal.

Tensión nominal del banco de condensadores

A condensador La unidad está normalmente diseñada para una sola fase. El condensador debe ser capaz de funcionar sin problemas hasta el 110% de la tensión de fase máxima nominal del sistema y también debe ser capaz de funcionar al 120% de la tensión de fase rms nominal, es decir, al 120% de …en los momentos de pico de voltaje de fase.

Clasificación KVAR de la Unidad de Capacitores

Las unidades de condensadores se clasifican normalmente con sus valores KVAR. Las unidades de condensador estándar disponibles en el mercado, normalmente se clasifican con cualquiera de las siguientes clasificaciones KVAR.
50 KVAR, 100 KVAR, 150 KVAR, 200 KVAR, 300 KVAR y 400 KVAR.
La KVAR entregó a la sistema de energía depende del sistema voltaje por la siguiente fórmula.
Especificaciones o clasificación del banco de condensadores de potenciaEspecificaciones o clasificación del banco de condensadores de potencia

La temperatura de un banco de condensadores

Estas son principalmente dos causas del calor de la agricultura en un banco de condensadores.

  1. Las baterías de condensadores de tipo exterior se instalan generalmente en espacios abiertos donde la luz del sol incide directamente sobre la unidad de condensadores. El condensador también puede absorber el calor del casi horno para el que está instalado.
  2. La producción de calor en el condensador también se inicia desde el VAR que entrega la unidad.

Por lo tanto, para la radiación de estos calores, debe haber suficiente arreglo. Las temperaturas ambientales máximas permitidas en las que debería funcionar una batería de condensadores se indican a continuación en forma de tabla,

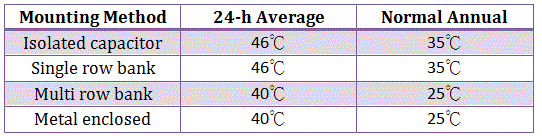

Temperatura ambiente máxima

Especificaciones o clasificación del banco de condensadores de potenciaEspecificaciones o clasificación del banco de condensadores de potencia
Para una mejor ventilación, debería haber suficiente espacio entre las unidades de condensadores. A veces el flujo de aire forzado puede ser usado para acelerar la radiación de calor del banco.

Unidad de Banco de Condensadores o Unidad de Condensadores

Banco de condensadores o simplemente llamadas unidades de condensador se fabrican en una configuración monofásica o trifásica.

Unidad de condensador monofásico

Las unidades de condensadores monofásicos están diseñadas con doble o simple buje.

Unidad de condensador de doble buje

Aquí, los terminales de los dos extremos del conjunto de condensadores salen de la carcasa metálica de la unidad a través de dos casquillos. Todo el ensamblaje del condensador, es decir, la combinación paralela en serie del número requerido de elementos capacitivos, está inmerso en una carcasa de fluido aislante. Por lo tanto, habrá una separación aislada entre la parte conductora del ensamblaje del elemento del condensador que pasa por el casquillo, no habrá conexión entre director y la cubierta. Es por eso que la unidad de condensador de doble buje se conoce como tanque muerto condensador unidad.

Unidad de condensador de un solo buje

En este caso, la carcasa de la unidad se utiliza como segundo terminal de montaje del elemento condensador. Aquí se utiliza un solo casquillo para el terminal de un extremo del ensamblaje y su otro terminal está conectado internamente a la carcasa metálica. Esto es posible porque, excepto el terminal, toda la otra parte conductora del conjunto del condensador está aislada de la carcasa.

Unidad de condensador de tres bujes

Una unidad de condensador trifásico tiene tres bujes para terminar la fase trifásica respectivamente. No hay terminal de neutro en una unidad de condensador trifásico.

BIL o Nivel Básico de Aislamiento de la Unidad de Capacitores

Al igual que otros equipos eléctricos banco de condensadores también tiene que ser diferente voltaje como la frecuencia de la energía sobre los voltajes y los rayos y la conmutación de los voltajes.
Así que Nivel de aislamiento básico deben ser especificados en cada placa de características de la unidad de condensador.

Dispositivo de descarga interna

Las unidades de condensadores suelen estar provistas de un dispositivo de descarga interno que garantiza la rápida descarga de la tensión residual hasta su nivel seguro, es decir, 50 V o menos, y en el período de tiempo específico una unidad de condensadores también se clasifica con su período de descarga.

Transitorio sobre la clasificación actual

El condensador de potencia puede sufrir más de actual que se sitúan durante la operación de conmutación. Por lo tanto, la unidad de condensador debe estar clasificada para la corriente de cortocircuito permitida durante un período de tiempo especificado.
Así que, un condensador debe ser clasificada con todos los parámetros mencionados anteriormente.
El ejemplo de la capacidad de una unidad de condensador típica se da a continuación-
Así que una unidad de condensador de potencia puede ser clasificada como sigue,

  1. Voltaje nominal del sistema en KV.
  2. Frecuencia de potencia del sistema en Hz.
  3. Clase de temperatura con temperatura máxima y mínima permitida en oC.
  4. Voltaje nominal por unidad en KV.
  5. Salida nominal en KVAR.
  6. Clasificado capacitancia en F.
  7. Corriente nominal en amperios.
  8. Nivel de aislamiento nominal (voltaje nominal/voltaje de impulso).
  9. Tiempo de descarga/voltaje en segundo/voltaje.
  10. Dispositivo de fusión, ya sea internamente fusionado o externamente fusionado o sin fusión.
  11. Número de casquillos, doble/sencillo/triple casquillo.
  12. Número de fase. Monofásica o trifásica.
