Esta prueba abarca la técnica para confirmar el espesor del aislamiento y la cubierta de cables de energía eléctrica. Se proporciona un grosor adecuado de aislamiento y cubierta para cable de alimentación conocer a los voltaje y las tensiones mecánicas impuestas al cable durante su vida útil. La medición de ese espesor es necesaria para verificar si es conforme al límite especificado o no. Estas dimensiones garantizan un rendimiento seguro y fiable del cable.
Aparato necesario para comprobar el grosor del aislamiento del cable de alimentación
Esto es puramente un proceso de medición, por lo que los aparatos para la prueba deben ser elegidos con mucho cuidado. Debe haber, un micrómetro capaz de medir por lo menos 0,01 mm de variación, un calibre vernier que pueda leer claramente por lo menos 0,01 mm de conteo, un microscopio de medición con aumento lineal de no menos de 7 veces y la posibilidad de leer por lo menos hasta 0,01 mm, y una lupa graduada que pueda leer claramente por lo menos 0,01 mm.
Primero hay que preparar diferentes piezas de muestra para diferentes instrumentos de medición y métodos. El espécimen puede ser de 2 tipos. El primero son trozos de cable del núcleo y el segundo son trozos de rebanadas.
Procedimiento para probar el espesor del aislamiento del cable de alimentación

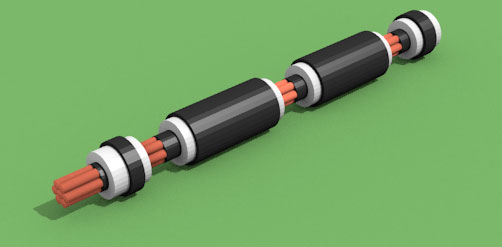

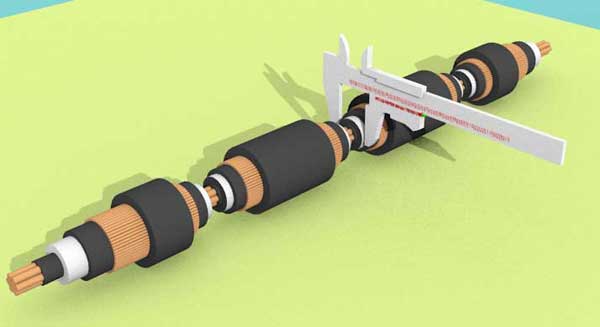

En el caso del conductor redondo y la cubierta exterior se utilizan trozos de núcleo o cable cortados del producto final de aproximadamente 300 mm de longitud. El espécimen debe cortarse del producto final y retirar todos los materiales de recubrimiento sobre el aislamiento o la cubierta sin dañar el aislamiento y la cubierta. Los trozos cortados del cable se utilizan para la medición óptica. En este caso, los materiales exteriores e interiores del aislamiento o la cubierta que se van a medir, pueden ser retirados si es necesario. La rebanada se corta en trozos suficientemente finos a lo largo del plano perpendicular al eje del cable. Las mediciones se realizan preferentemente a temperatura ambiente. El diámetro del núcleo del cable y el diámetro del núcleo aislado y del cable con aislamiento, así como la cubierta se miden con la ayuda de un calibre micrométrico o un calibre vernier. La medición debe hacerse perpendicularmente al eje del núcleo o del cable.
Las mediciones deben realizarse en 3 puntos diferentes de igual intervalo a lo largo de la longitud del espécimen. Estos intervalos pueden ser de unos 75 mm en el caso de un trozo de muestra de 300 mm de longitud. Cada medición se toma para el diámetro del interior y exterior del aislamiento o la cubierta. En cada punto se harán dos mediciones para mayor precisión. Por lo tanto, en total se toman 6 mediciones del diámetro de abajo así como de arriba del aislamiento/vaina. Tomando un promedio de 6 diámetros exteriores medidos; obtenemos el promedio del diámetro exterior medido del aislamiento/vaina. De manera similar, tomando un promedio de 6 diámetros internos medidos, obtenemos el promedio del diámetro interno medido del aislamiento/vaina. La diferencia entre el promedio del diámetro exterior e interior dividido por dos no es más que el promedio del grosor radial del aislamiento/vaina.
Cuando el examen visual del espécimen revele una excentricidad, se utilizará el método óptico tomando una sección de corte del espécimen.

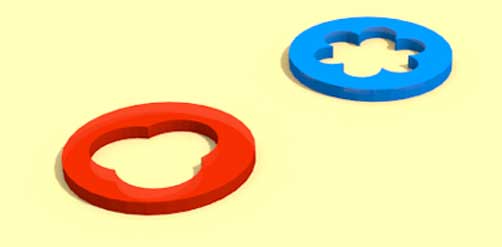

En el caso de la sección en rodajas, el espécimen se coloca bajo un microscopio de medición a lo largo del eje óptico. En el caso del espécimen circular 6, estas mediciones se realizan a lo largo de la periferia a un intervalo regular. En el caso de los conductores no circulares, dicha medición se realiza radialmente en cada punto en el que el espesor del aislamiento parece mínimo. El número de rodajas se toma de un espécimen a intervalos regulares a lo largo de su longitud de manera que el total de dicha medición no sea inferior a 18. Por ejemplo, en el caso de un conductor circular, se toman al menos 3 cortes de un espécimen y 6 mediciones en cada corte a realizar. En el caso de un conductor no circular, el número de cortes tomados de un espécimen depende del número de puntos de espesor mínimo de aislamiento. Como en este caso la medición sólo se realiza en los puntos de espesor mínimo.
Tabulación de las observaciones
Para la pieza del núcleo/cable
| Observaciones Nos. | Diámetro exterior del aislamiento/vaina (Dfuera) | Diámetro interno del aislamiento/vaina (Den) |
| 1. | – | – |
| 2. | – | – |
| 3. | – | – |
| 4. | – | – |
| 5. | – | – |
| 6. | – | – |
Para la pieza de rebanada
| Observaciones Nos. | Espesor mínimo de aislamiento/vaina para la rebanada 1 | Espesor mínimo de aislamiento/vaina para la rebanada 2 | Espesor mínimo de aislamiento/vaina para la rebanada 3 |
| 1. | – | – | – |
| 2. | – | – | – |
| 3. | – | – | – |
| 4. | – | – | – |
| 5. | – | – | – |
| 6. | – | – | – |
Cálculo del espesor del aislamiento/vaina del cable
Para la pieza del núcleo/cable
¿Dónde, Dfuera es el promedio de seis medidas tomadas para el diámetro exterior del aislamiento/vaina
¿Dónde, Den es el promedio de seis medidas tomadas para el diámetro interno del aislamiento/vaina.
Para el trozo de rebanada El promedio de 18 medidas ópticas se toma como el mínimo espesor de aislamiento/revestimiento.
Informe
Prueba de encabezamiento para el grosor del aislamiento/vaina
Tipo de cable
No. de lote. No. de lote.
No. de cable/no. de tambor.
Resultados:
Especificación de referencia
| Espesor del aislamiento / cubierta | Observado | Especificado |
| Promedio | – | – |
| Mínimo | – | – |
Conclusión El espécimen cumple/no cumple los requisitos de especificación.
