555 TemporizadorCircuito Integrado (IC) es un circuito de tiempo monolítico introducido por la Signetic Corporation en 1970. Este dispositivo puede ser fácilmente configurado para producir retardos de tiempo u oscilaciones precisas y altamente estables, con sólo añadir unos pocos componentes de tiempo adicionales. 555 temporizador IC está disponible como una lata de metal de 8 pines o como un DIP de 8, 14 o 16 pines. Dependiendo de la empresa fabricante, la estructura interna del CI tiene alrededor de 23 transistores, 2 diodos y 16 resistencias.

555 Temporizador y 555 Temporizador funcionando555 Temporizador y 555 Temporizador funcionando

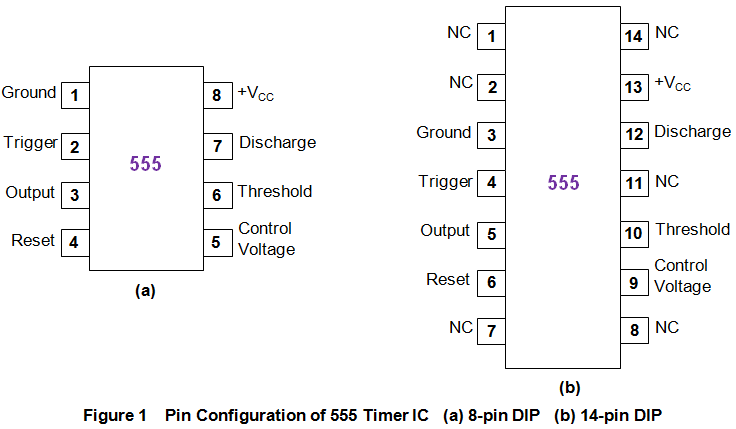

La configuración de las clavijas del DIP de 8 pines y del DIP de 14 pines es como se muestra en la Figura 1a y 1b, respectivamente. Aparte de estos, también están disponibles hoy en día en su versión CMOS como la de Motorola MC1455.

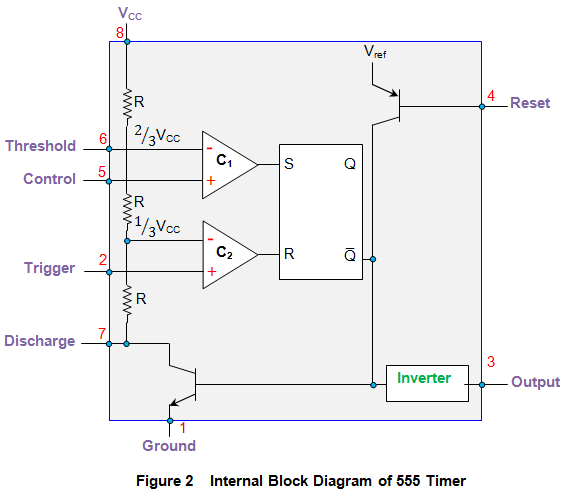

El funcionamiento de este IC puede entenderse analizando su estructura interna, que se muestra en términos de diagrama de bloques (para DIP de 8 pines) en la Figura 2. A partir de esto, se ve que el CI está compuesto por

  • Una red resistiva formada por tres resistencias iguales (R)
    Es debido a estas tres resistencias de 5 K, el IC lleva su nombre como 555 temporizador. Estos están dispuestos en divisor de voltaje y como resultado proporcionar la voltaje valores de 23 VCC y 13 VCC a lo largo de su cadena.
  • Dos comparadores
    Estos dos dispositivos tienen por objeto comparar los valores de entrada proporcionados por el usuario con sus niveles de referencia y, en consecuencia, activar la salida del flip-flop.

    555 Temporizador y 555 Temporizador funcionando555 Temporizador y 555 Temporizador funcionando

  • Dos transistores
    Estos están asociados con las operaciones de descarga y reinicio del dispositivo.
  • Una chancleta SR
    Esta chancla se ajustará o se restablecerá dependiendo de la salida de la comparadores.
  • Un inversor
    El inversor se utiliza para obtener la salida del dispositivo complementando la salida de las chancletas Q.

A continuación se describe brevemente la función asociada a cada uno de sus pines

  1. Tierra (Pin 1 de 8 pines y Pin 3 de 14 pines):
    Utilizó una referencia con la que se mide cada uno de los voltajes.
  2. Disparador (Pin 2 de 8 pines y Pin 4 de 14 pines):
    Esta clavija se utiliza para proporcionar un disparador al circuito cuando el dispositivo estará configurado para comportarse como un multivibrador monoestable. Como se puede ver en la figura 2, se ve que esta clavija está conectada como una entrada al comparador C2 que lo compara con el 13 VCC…alimentado como una entrada a su otra terminal. Como resultado, cuando el pulso negativo proporcionado por el usuario supera los 13 VCC (obtenido de la red resistiva), la salida de este comparador es alta. Esto causa que la salida Q de la SR flip-flop para convertirse en cero, tirando así de su clavija Q hacia arriba, lo que hace que la salida del inversor sea baja, lo que resulta en una alta salida del IC.
  3. Salida (Pin 3 de 8-pin y Pin 5 de 14-pin paquete):
    Esta es la clavija en la que se puede obtener la salida del IC. El temporizador IC 555 proporciona dos opciones para que el usuario cargue este pin, a saber, (i) Configuración normalmente en carga donde la carga se conecta entre los pines de suministro y de salida y (ii) Configuración normalmente fuera de carga donde la carga se conecta entre los pines de tierra y de salida.
  4. Reiniciar (Pin 4 de 8-pin y Pin 6 del paquete de 14-pin):
    Esta clavija puede ser usada por el usuario para reiniciar el CI, ya que el pulso negativo proporcionado por el usuario en esta clavija apaga el asociado transistor. Esto se debe a que, una lógica baja en esta clavija causa la salida de la flip-flop para ir alto, encendiendo el transistor de descarga. Sin embargo, normalmente esta clavija se conectará a +VCC cuando no se usa para evitar el falso desencadenamiento.
  5. Voltaje de control (Pin 5 de 8-pin y Pin 9 del paquete de 14-pin):
    Esta clavija se utiliza para controlar los niveles de umbral, así como el desencadenamiento. Además, esta clavija se puede usar para controlar el ancho de pulso de la forma de onda de salida como el voltaje aplicado en esta clavija decide la condición en la que la salida de la comparador (C1) cambia su estado. La misma regulación en la forma de onda de salida puede incluso experimentarse conectando un potenciómetro a este pin. A continuación, hay que señalar que cuando este pin se deja sin usar, se desvía a la tierra a través de 0,01 F condensador para deshacerse del problema del ruido.
  6. Umbral (Pin 6 de 8-pin y Pin 10 del paquete de 14-pin):
    Esta clavija está conectada al terminal positivo del comparador C1 que compara el voltaje aplicado con 23 VCC. A continuación, cuando el voltaje suministrado por el usuario supera este nivel de referencia de 23 VCCla salida de C1 va alto, y así la salida de las chanclas (Q) se fijará. Debido a esto, el complemento de su salida (Q) bajará, lo que resultará en una alta salida del inversor, que no será más que la salida del IC.
  7. Descarga (Pin 7 de 8 pines y Pin 12 de 14 pines):
    Esta clavija está conectada al terminal colector del transistor interno en 555 temporizador IC. Generalmente, se conectará un condensador entre este terminal y la tierra. Este descargas de condensadores a través del transistor cuando se satura, un fenómeno que se experimenta cuando la salida del comparador C1 establece la chancleta que indica que el voltaje umbral ha aumentado en comparación con el del voltaje de control. Por otro lado, si el pulso negativo de disparo excede los 13 VCCentonces la salida de la flip-flop baja, ya que la salida de los comparadores inferiores se elevará. Este inturn apaga el transistor durante el cual el condensador conectado a su terminal comienza a cargarse a una velocidad decidida por la resistencia y el condensador.
  8. Suministro (Pin 8 de 8-pin y Pin 13 del paquete de 14-pin):
    Este alfiler se utiliza para proporcionar un voltaje dentro del rango de +5V a +18V en el suelo.

Estos circuitos integrados se utilizan más ampliamente en la industria electrónica, ya que son versátiles, compactos, baratos y altamente fiables. Además, se considera que estos dispositivos se utilizan para una amplia variedad de aplicaciones en las que actúan como osciladores (astable o monoestable o biestable), temporizadores de un solo disparo o de retardo, generadores de pulso, LED o lámparas de flash, generadores de alarma o de tonos, divisores de frecuencia, relojes lógicos, proveedores de energía, Convertidores DC-DC…sondas lógicas digitales, frecuencímetros analógicos, tacómetros, medidores de temperatura, dispositivos de control, reguladores de voltajeetc.
