BCD es un número decimal con código binario, en el que cada dígito de un número decimal es respetado por su número binario equivalente. Esto significa que el LSB de un número decimal está representado por su número binario equivalente y de manera similar otros bits de mayor importancia de un número decimal también están representados por su equivalente números binarios.
Por ejemplo, el código BCD de 14 es…

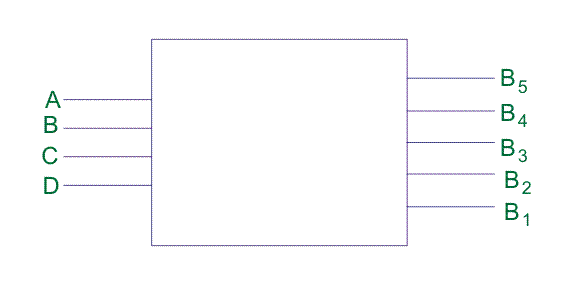

Diseñemos un 4bit convertidor de código binario a BCD. Como los 4 bits pueden representar de 0 a 15, podemos dibujar la tabla de conversión de la siguiente manera,
Aquí, B5 bit representa el MSB del número decimal y B4, B3, B2, B1 representa el equivalente binario de 4 bits del LSB del número decimal.

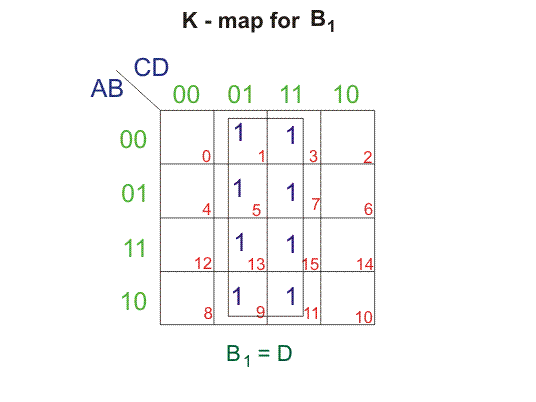

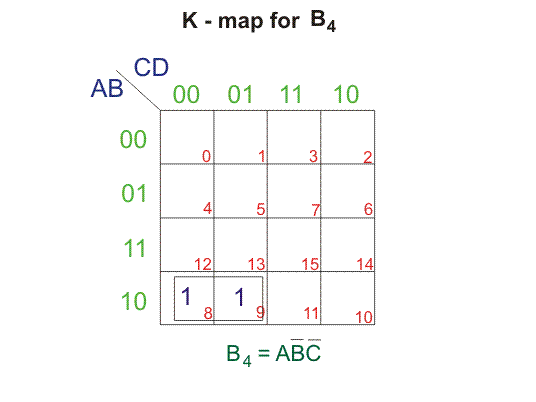

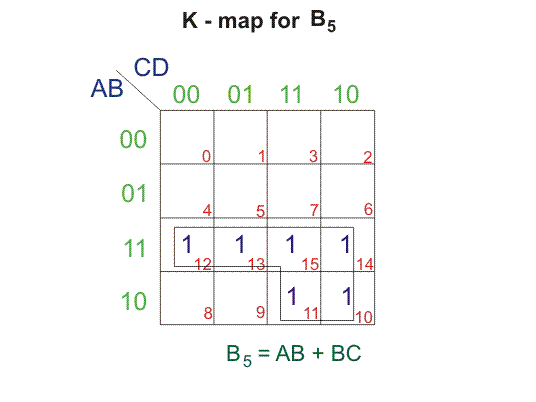

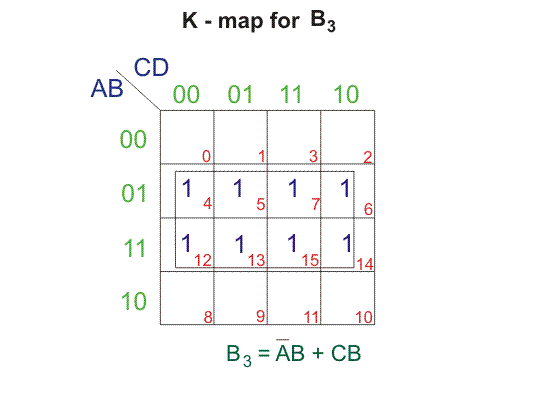

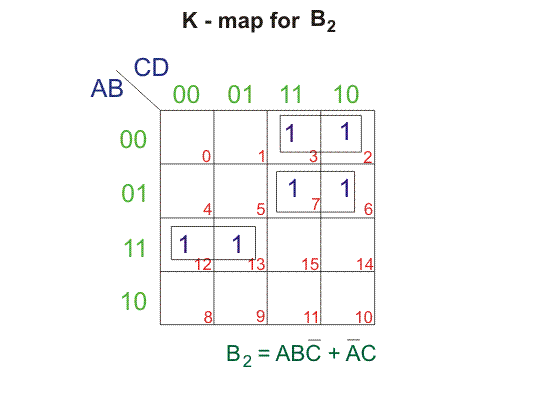

A partir de la tabla de conversión anterior, podemos escribir un formulario SOP para diferentes bits de código BCD.
