Amplificador de operaciones se utiliza extensamente como principal componente de convertidor digital a analógico. Convertidor de digital a analógico es un dispositivo electrónico en forma de CI, que convierte la señal digital en su señal analógica equivalente. El DAC puede realizarse de muchas maneras. Una de las populares convertidor digital a analógico El circuito es escalera de peso binario.

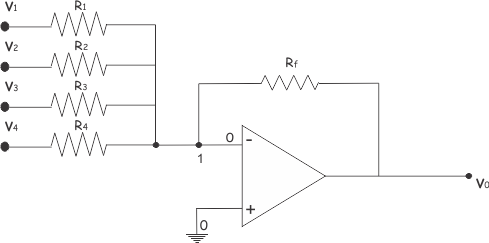

Esto es básicamente un amplificador sumador diseñado con un adecuado resistenciascomo se muestra a continuación.
Ahora, aplicando Ley actual de Kirchhoff en el nodo 1 del circuito anterior, tenemos,
Antes de pasar por el circuito anterior de convertidor digital a analógicoPongamos algunos valores adecuados de diferentes resistencias conectado en el circuito.
Como, Rf = 10K, R1 = 10K, R2 = 20K, R3 = 40K y R4= 80K.
Poniendo estos valores en la ecuación (i) obtenemos,
Ahora, vamos a aplicar también voltaje en los terminales de entrada, ya sea 0 o 1 voltio. Poniendo , 0 voltios en todas las entradas, (es decir, v1 = 0, v2 = 0, v3 = 0 y v4 = 0) lo conseguimos,
Así que, para la entrada digital 0000, tenemos la salida analógica de 0 voltios. Poniendo, 1V en la última entrada solamente, (es decir, v1 = 0, v2 = 0, v3 = 0 y v4 = 1V), lo conseguimos,
De manera similar, para v1 = 0, v2 = 0, v3 = 1, v4 = 0
Para, v1 = 0, v2 = 0, v3 = 1, v4 = 1
De esta manera, las entradas y las salidas correspondientes pueden representarse en un cuadro como el que se muestra a continuación.
| Entrada binaria [v1 v2 v3 v4] | Valor decimal | Salida(-v0) |
| 0000 | 0 | 0 |
| 0001 | 1 | 0.125 |
| 0010 | 2 | 0.25 |
| 0011 | 3 | 0.375 |
| 0100 | 4 | 0.5 |
| 0101 | 5 | 0.625 |
| 0110 | 6 | 0.75 |
| 0111 | 7 | 0.875 |
| 1000 | 8 | 1.0 |
| 1001 | 9 | 1.125 |
| 1010 | 10 | 1.25 |
| 1011 | 11 | 1.375 |
| 1100 | 12 | 1.5 |
| 1101 | 13 | 1.625 |
| 1110 | 14 | 1.75 |
| 1111 | 15 | 1.875 |
Así que, para cada número decimal hay una salida única voltaje nivelado. De la tabla también se ve que, de la forma 0 a 15, por cada incremento hay un aumento de la producción voltaje en 0,125 voltios.
Por lo tanto, la salida es analógica y es linealmente proporcional al equivalente decimal de las entradas digitales. El ejemplo anterior era de un cuatro bits DAC. Un cuatro por ciento DAC puede representarse como se muestra a continuación.
