En el cierre que hemos discutido hasta ahora puede cambiar su estado instantáneamente en la aplicación de las condiciones de entrada requeridas. Son pestillos asíncronos. Por otro lado, un cierre Cierre S-R sólo puede cambiar su estado de salida cuando hay una señal de habilitación junto con las entradas requeridas. Esto significa que las entradas sólo pueden actuar cuando el pestillo está activado, de lo contrario no habrá ningún cambio en el estado de salida, incluso si se aplican las entradas requeridas. En otras palabras, el enganche está activo cuando la señal de HABILITACIÓN es ALTA y está inactivo cuando la señal de HABILITACIÓN es BAJA. Esta señal de habilitación de HIGH LOW se aplica al pestillo de la puerta en forma de pulsos de reloj.

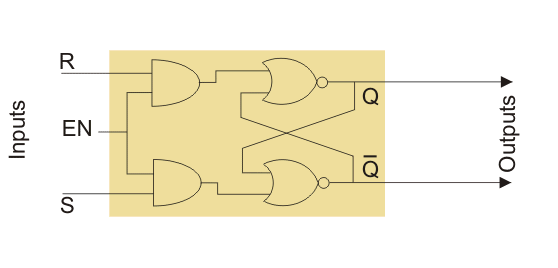

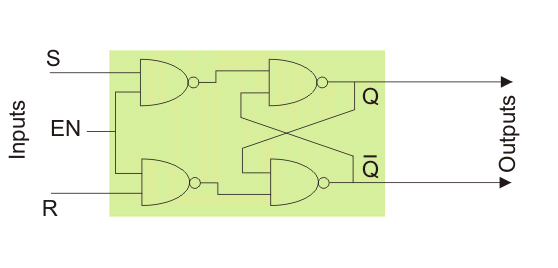

Por lo tanto, el cierre de la puerta S-R también se llama Flip Flop S-R o cierre S-R síncrono. Como este cierre responde a las entradas aplicadas sólo cuando el nivel del pulso del reloj es alto, este tipo de flip-flop también se llama nivel disparado. flip-flop. El circuito lógico de un Cierre de puerta S-R o Reloj S-R Flip-Flop se muestra a continuación.
