Nodos, ramas y bucles de un circuito

Un El circuito eléctrico… basado en tres conceptos, a saber, nodo, sucursal y bucle. Según la definición, una red eléctrica es una combinación de redes interconectadas elementos del circuito. Una red puede o no proporcionar un camino cerrado a la La corriente eléctrica para que fluya. Pero, un circuito eléctrico puede ser una combinación de una o más redes que da un camino cerrado a la corriente eléctrica. Eso significa que cuando una o más redes se interconectan para completar uno o más caminos hacia la corriente, se forma un circuito eléctrico.
Un circuito eléctrico tiene tres cosas conceptuales como se menciona a continuación.

Nodos del circuito eléctrico

El punto a través del cual un elemento del circuito se conecta al circuito se llama nodo. Es mejor decir, el nodo es un punto donde, terminal de dos o más elementos del circuito están conectados entre sí. El nodo es un punto de unión en el circuito.
Nodos, ramas y bucles de un circuitoNodos, ramas y bucles de un circuito

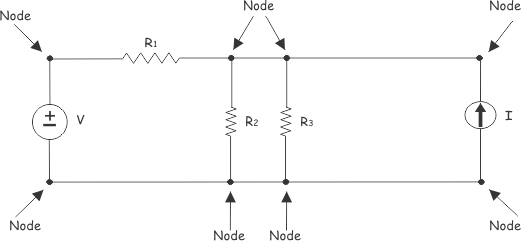

En el circuito anterior los nodos están indicados por balas.

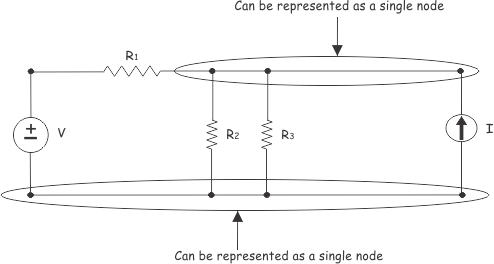

NB:- Si tres no es un elemento entre dos o más nodos adyacentes conectados, estos nodos pueden recombinarse como un solo nodo.
Nodos, ramas y bucles de un circuitoNodos, ramas y bucles de un circuito

Finalmente, el circuito puede ser redibujado como,
Nodos, ramas y bucles de un circuitoNodos, ramas y bucles de un circuito

Rama del circuito eléctrico

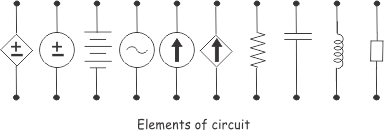

Los elementos conectados a un El circuito eléctrico… es generalmente un elemento terminal de dos. Cuando un elemento del circuito está conectado al circuito, se conecta a sí mismo a través de sus dos terminales, para formar parte de un camino cerrado.
Nodos, ramas y bucles de un circuitoNodos, ramas y bucles de un circuito

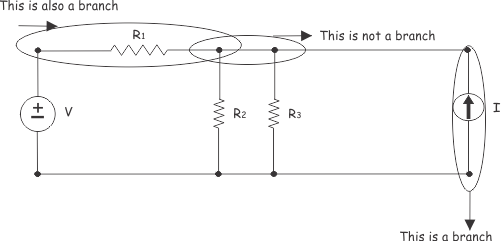

Cualquiera de los elementos del circuitocuando se conecta al circuito, está definitivamente conectado entre dos nodos del circuito. Cuando un elemento existe entre dos nodos, el camino de un nodo a otro a través de este elemento se llama rama del circuito.

La rama de un circuito eléctrico puede definirse con más precisión, como la porción del circuito entre dos nodos que puede entregar o absorber energía. Según esta definición, el cortocircuito entre dos nodos no se denomina sucursal del circuito eléctrico.
Nodos, ramas y bucles de un circuitoNodos, ramas y bucles de un circuito

Los bucles en el circuito eléctrico

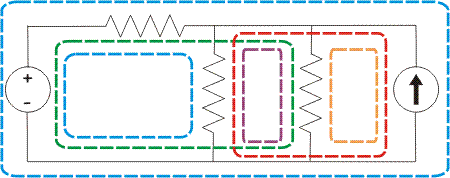

Un El circuito eléctrico… tiene un número de nodos. Si uno comienza desde un nodo y después de pasar por un conjunto de nodos regresa al mismo nodo de partida sin cruzar ninguno de los nodos intermedios dos veces, ha viajado a través de uno bucle del circuito.

Nodos, ramas y bucles de un circuitoNodos, ramas y bucles de un circuito

El bucle es cualquier camino cerrado en el circuito formado por las ramas.
