Condensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyección

Hay principalmente tres tipos de condensadores de chorro.

  1. Condensador de bajo nivel.
  2. Condensador de alto nivel.
  3. Condensador del eyector.

Condensador de bajo nivel

Aquí la cámara de condensación está situada a baja altura y la altura total de la unidad es lo suficientemente baja como para que el condensador puede ser colocado directamente debajo de la turbina de vaporse necesitan bombas para extraer el condensado de agua de refrigeración y el aire del condensador.

Los condensadores de chorro de bajo nivel son de dos tipos…

  1. Contraflujo
  2. Condensador de chorro de flujo paralelo.

Discutamos este condensador de chorro uno por uno.

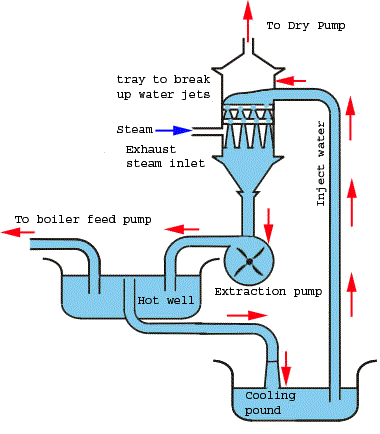

Condensador de chorro de bajo nivel de contraflujo

En este tipo de condensador de vaporel vapor de escape entra por la parte inferior de la cámara de condensación y el agua de refrigeración entra por la parte superior de esa cámara. El vapor sube dentro de la cámara mientras que el agua de refrigeración cae desde arriba, a través del vapor. La cámara de condensación está generalmente provista de más de una bandeja de agua perforada con agujeros para romper el agua en pequeños chorros. El proceso es muy rápido. El vapor condensado junto con el agua de refrigeración baja por un tubo vertical hasta la bomba de extracción. Esta bomba de extracción de tipo centrífugo empuja el agua al pozo caliente. Si es necesario, parte del agua del pozo caliente puede ser tomada como caldera de vapor alimenta el agua y el agua de reposo fluye hacia el estanque de enfriamiento. El agua de alimentación de la caldera es tomada del pozo caliente por medio de la bomba de alimentación de la caldera mientras que, el agua sobrante fluye por gravedad al estanque de enfriamiento.

Se necesita una bomba de aire de pequeña capacidad en la parte superior del tanque de condensación, para extraer el aire y el vapor no condensado.
La bomba de aire, necesaria para condensador de chorro es de poca capacidad por dos razones principales.

  1. Tiene que manejar el aire y el vapor solo.
  2. Tiene que manejarse con un pequeño volumen de aire y vapor ya que el volumen de aire y vapor se reduce debido a su enfriamiento mientras sube por el vapor de agua de condensación.

En este tipo de condensador de vaporno hay necesidad de una bomba adicional para elevar el agua de refrigeración del estanque de enfriamiento a la cámara del condensador, ya que el agua se eleva por sí misma por el vacío creado en el condensador debido a la condensación del vapor de escape.
Condensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyecciónCondensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyección
Aunque en algunos casos se utiliza una bomba para empujar el agua al condensador.

Condensador de chorro de bajo nivel de flujo paralelo

El diseño básico del condensador de chorro de bajo nivel de flujo paralelo es similar al de bajo nivel de flujo contrario. condensador de chorro. En este condensador de chorro, tanto el agua de refrigeración como el vapor de escape entran en la cámara del condensador desde la parte superior. El escape de calor tiene lugar durante la caída del agua a través de la vapor. El agua de refrigeración, el vapor condensado junto con el aire húmedo se recogen del fondo del condensador por medio de una sola bomba. Esta bomba se conoce como la bomba de agua húmeda. No hay necesidad de una bomba de aire extra seco en la parte superior del condensador. Como una sola bomba tiene que ocuparse del condensado, el aire y el vapor de agua, la capacidad de producir vacío está limitada en el condensador de chorro de bajo nivel de flujo paralelo. De manera similar a la técnica de contra-chorro, no se necesita una bomba adicional para elevar el agua de refrigeración desde la fuente o el estanque de refrigeración hasta el condensador, ya que está sola por el vacío creado en el condensador debido a la condensación del vapor de escape.

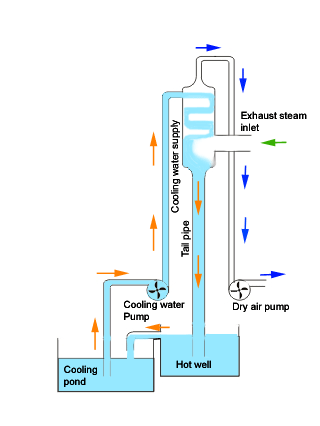

Condensador de chorro de alto nivel o barométrico

Si un tubo largo de más de 10 m, se cierra en el extremo superior, se llena de agua, se abre en el fondo y el fondo se sumerge en el agua, entonces la presión atmosférica mantendría el agua en el tubo a una altura de 10 m al nivel del mar. Sobre la base de este principio, se diseña un condensador de chorro de alto nivel o barométrico. La figura siguiente muestra un condensador de chorro de alto nivel.
Condensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyecciónCondensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyección
En esta disposición, el agua que sale del fondo del condensador llega directamente al pozo caliente que está situado a nivel del suelo. El agua de refrigeración es alimentada a la cámara del condensador por medio de una bomba. El agua de refrigeración entra por el lado cercano a la parte superior de la cámara del condensador. El vapor de escape entra por el lado cerca del fondo del condensador. Esto es básicamente un contraflujo condensador de chorro. Aquí, los vapores viajan hacia arriba dentro del condensador mientras que los chorros de agua caen desde arriba. Los condensados y el agua de refrigeración llegan al pozo caliente a través del tubo de cola vertical debido a la fuerza gravitatoria. No hay necesidad de una bomba de extracción. El aire, el vapor no condensado se extrae de la cámara utilizando una bomba de aire seco en la parte superior del condensador. Aquí, la capacidad y el tamaño de la bomba de aire seco es bastante pequeña, ya que sólo tiene que tratar con aire, y vapor sin condensar, y no tiene que tratar con agua de refrigeración y vapor condensado.

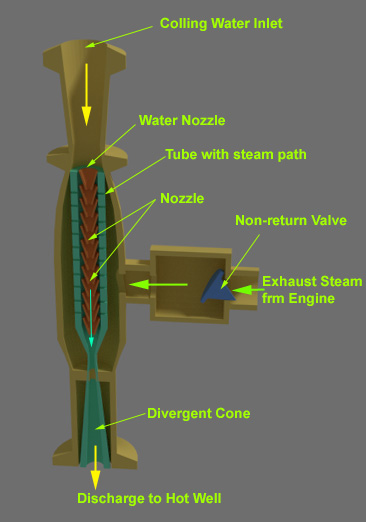

Condensador eyector

Condensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyecciónCondensador de chorro | Condensador de chorro de bajo nivel y alto nivel de eyección
En este tipo de condensador, el momento de la caída del agua se utiliza para extraer o expulsar el aire de los condensados. La cámara del condensador consiste en un tubo vertical central en el que hay una cadena de muchos conos o boquillas convergentes. El vapor de escape entra por la vía lateral de la cámara de condensado cilíndrica. El tubo central está provisto de varios orificios o puertos de vapor. El agua de refrigeración cae sobre la boquilla convergente superior a gran velocidad. Esta velocidad es alcanzada por el agua que cae porque el agua cae de 2 a 6 m de altura. Esta agua fluye hacia abajo a través de las boquillas convergentes una por una. El vapor entra en el puerto de vapor de las boquillas. A medida que este vapor entra en contacto con el agua de refrigeración, se condensa y crea un vacío parcial. Debido a este vacío, cada vez más vapor entra en los tubos verticales a través de la vapores y se condensa y resulta en un mayor vacío. La mezcla de agua de refrigeración, vapor condensado, vapor no condensado y aire húmedo baja hasta la boquilla divergente inferior como se muestra en la figura de al lado.
En las boquillas divergentes, la energía cinética se transforma en parte en energía de presión, de modo que los condensados y el aire se descargarán en el pozo caliente contra la presión de la atmósfera. El condensador del eyector suele estar equipado con una válvula antirretorno en la entrada de vapor de escape, como se muestra, para evitar una repentina retroceso del agua en el tubo de escape de la turbina en caso de que se produzca un fallo repentino en el suministro de agua al condensador.
Un condensador de eyección requiere más agua que otros condensadores de agua de eyección. El costo es bajo, el tamaño es pequeño. Es simple y fiable pero sólo adecuado para pequeñas generación de energía unidad.
