¿Cómo probar los condensadores?

Condensadorestodos sabemos que son dispositivos de almacenamiento de carga. Debería ser comprobado y probado durante el servicio o la resolución de problemas en casi todos los circuitos eléctricos y electrónicos. Para probando los condensadores…se adaptan diferentes métodos. A continuación se les informa.

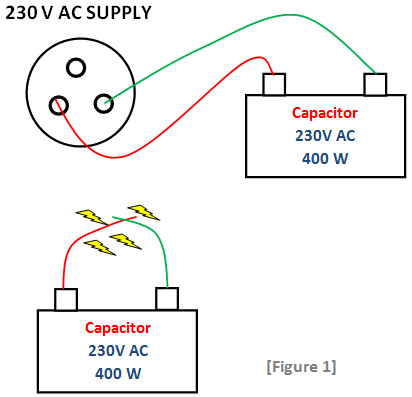

Método tradicional para probar los condensadores

Este método es realmente peligroso y se recomienda sólo para ingenieros eléctricos profesionales. Para este método, es seguro usar 24V DC o 220-224V AC que 230V AC.

Si se utilizan 220-224V AC, se deben conectar resistencias en serie entre el condensador.
¿Cómo probar los condensadores?¿Cómo probar los condensadores?
El procedimiento es el siguiente:

  1. El condensador que se va a probar debe ser desconectado o como mínimo un cable del condensador sospechoso debe ser desconectado.
  2. El condensador debería estar completamente en condiciones de descarga.
  3. Los cables deben ser conectados al terminal del condensador.
  4. A continuación, estos cables deben conectarse durante un tiempo muy corto (1-4 segundos) a un suministro de 230V AC.
  5. Ahora, quita los cables del suministro.
  6. Este es el paso más importante y peligroso. Poner en cortocircuito los terminales del condensador.
  7. Podemos ver que cuando el condensador es bueno, se produce una fuerte chispa.
  8. Cuando el condensador es malo o no está en buenas condiciones, se produce una chispa débil.

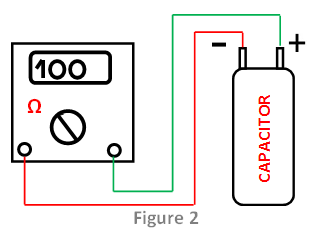

Usando el modo de ajuste del ohmiómetro de un multímetro

Este método se utiliza para encontrar el resistencia del condensador y encontrar la condición del condensador (Figura 2).
¿Cómo probar los condensadores?¿Cómo probar los condensadores?
El procedimiento es el siguiente:

  1. El condensador a comprobar debe estar en condiciones de descarga.
  2. El multímetro debe estar en el ajuste de ohmímetro.
  3. Ahora, conecte los cables del medidor a los terminales del condensador.
  4. La lectura debe ser anotada y el resultado debe ser comparado con lo siguiente.
  5. El valor de resistencia bajo indica un condensador corto.
  6. Si no hay desviación en el medidor; eso significa que es un condensador abierto.
  7. Cuando hay una condición que al principio el medidor muestra una baja resistencia y luego aumenta progresivamente hasta el infinito, entonces es un buen condensador.

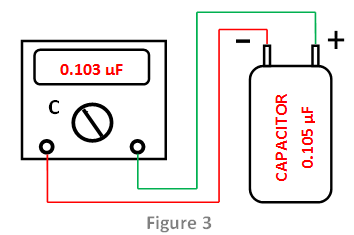

Usando el modo de ajuste de capacidad de un multímetro

Este es el más simple y excelente método para comprobar el condensador (Figura 3).
¿Cómo probar los condensadores?¿Cómo probar los condensadores?
El procedimiento es el siguiente:

  1. El condensador para ser revisado debe estar en condiciones de ser dado de alta.
  2. El multímetro debe estar en capacitancia …el ajuste.
  3. Ahora, conecte los cables del medidor a los terminales del condensador. La polaridad no es una preocupación aquí.
  4. El valor de la capacidad que está casi cerca de la capacidad nominal del condensador sospechoso se muestra en el medidor.
  5. Si el condensador está defectuoso, podemos ver un valor menor de la capacidad o ningún valor en el medidor.

Usando el voltímetro para probar los condensadores

Este método se utiliza para encontrar la diferencia de potencial entre el condensador. El procedimiento es el siguiente:

  1. El condensador se carga primero con un voltaje de corriente continua que es menor que la capacidad del condensador.
  2. La polaridad es importante aquí. El cable más largo (ánodo) del condensador que se va a conectar al voltaje positivo y el cable más corto (cátodo) se conecta a la tierra o al terminal negativo de voltaje.
  3. Los terminales de la voltímetro deben ser conectados a través de los terminales del condensador.
  4. Cuando lee el mismo voltaje que cargamos y luego disminuye, entonces el condensador está en buenas condiciones.
  5. Cuando el condensador no se está cargando y el voltímetro muestra la lectura, entonces el condensador no es bueno o está en condiciones defectuosas.

Las cuatro pruebas anteriores se llevan a cabo para encontrar la eficacia del condensador. Es decir, para determinar la condición de un condensador.
