Dos tipos de desfibriladores se muestran a continuación.
- Desfibriladores AC
- Desfibriladores de corriente continua
Desfibriladores AC
Desfibrilador AC es el tipo más antiguo y simple. La construcción del desfibrilador AC es tal que se dispone de valores apropiados para la desfibrilación interna y externa. En la desfibrilación AC, se aplica una descarga de 50 Hz de frecuencia a.c. en el pecho durante un tiempo de 0,25 a 1 segundo a través de electrodos. El procedimiento de aplicar una descarga eléctrica para resincronizar el corazón se conoce como contragolpe. La desfibrilación continúa hasta que el paciente responde al tratamiento.

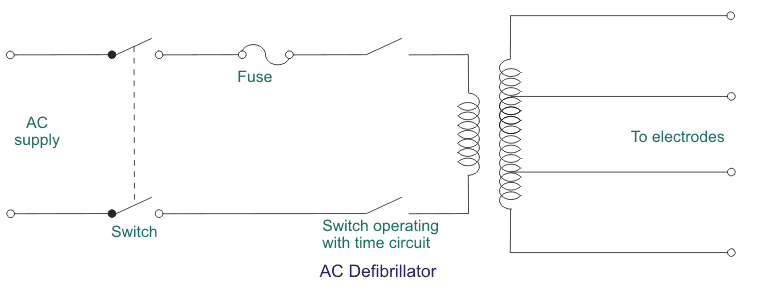

El desfibrilador AC consiste en un transformador de paso con bobinas primarias y secundarias, y dos interruptores. El suministro de C.A. se da a través de interruptores y fusibles al bobinado primario del transformador. El circuito de tiempo está conectado con el interruptor, que se utiliza para preestablecer el tiempo para el desfibrilador para dar un shock al paciente.
Una red de condensadores resistivos y simples o multivibrador monoestable forma el circuito de tiempo. Se activa con un interruptor de pie o un pulsador. Hay varias tomas disponibles a lo largo del bobinado secundario. Se conectan a los electrodos que suministran la descarga eléctrica al corazón del paciente. Se aplica un voltaje de entre 250 y 750 V para la desfibrilación externa de CA. Por razones de seguridad, la bobina secundaria debe ser aislada de la tierra para evitar el shock. Para la fibrilación interna se aplican valores de voltaje entre 60 V y 250 V. Para producir una contracción uniforme y simultánea de los músculos del corazón se utilizan grandes corrientes para la desfibrilación externa. Sin embargo, esto provoca quemaduras en la piel bajo los electrodos y una violenta contracción de los músculos del corazón. También resulta en fibrilación auricular y detiene la fibrilación ventricular.
Desfibriladores DC

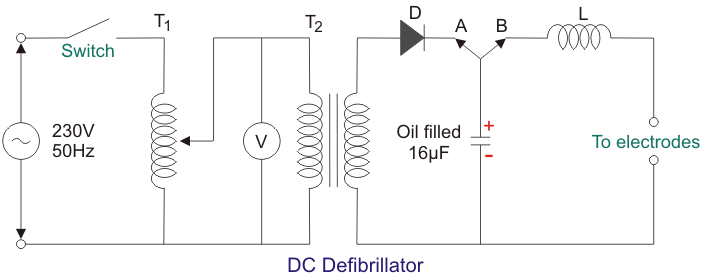

Desfibrilador DC no produce efectos secundarios y produce un latido normal. La fibrilación ventricular se evita cuando se pasa un choque de alta energía a través de un condensador de descarga que se expone al corazón o al pecho del paciente. El desfibrilador DC consiste en autotransformador T1 que actúa como primario de la transformador de alto voltaje T2. Un rectificador de diodos rectifica el voltaje de salida de T2. Está conectado a un interruptor de alto voltaje de tipo vacío. En la posición A, el interruptor está conectado a un extremo del condensador. Cuando se conecta en esta posición cargas de condensadores a un voltaje. Un interruptor de pie presente en el mango del electrodo se utiliza para administrar la descarga al paciente. Ahora el interruptor de alto voltaje cambia su posición a B que hace que el condensador se descargue al corazón a través de los electrodos. Para ralentizar la descarga del condensador y inductor L se coloca en uno de los cables del electrodo. Esta L induce un contravoltaje que reduce la descarga del condensador valor.
