Características del diodo Zener

Ordinario diodos están sesgados hacia adelante y trabajan en la dirección del futuro. Tienen una gran corriente hacia adelante que fluye a través de ellos con una insignificante Caída de tensión a través de ellos. Si operamos un diodo ordinario en modo inverso, conduce una corriente insignificante hasta que el voltaje aplicado a través de ellos excede el voltaje de ruptura inversa. Una vez que eso ocurre, grandes actual fluye a través de la unión y el diodo puede ser destruido. El Diodo Zener es un tipo particular de diodo que resuelve este problema. Operamos un diodo Zener en condiciones de polarización inversa, y este diodo no se daña incluso cuando el voltaje que lo atraviesa excede el voltaje de ruptura inversa. Aprendamos sobre este excitante y único tipo de diodo. Los diodos Zener están más dopados que los diodos ordinarios. Tienen una región de agotamiento extra fina. Cuando aplicamos un voltaje superior al Descomposición de Zener (puede variar entre 1,2 y 200 voltios), la región de agotamiento se desvanece y una gran corriente comienza a fluir a través de la unión. Hay una diferencia crucial entre un diodo ordinario y un diodo Zener. La región de agotamiento recupera su posición original después de la eliminación del voltaje inverso en el diodo de Zener, mientras que en los diodos ordinarios no lo hacen, y por lo tanto se destruyen.

Aquí está el símbolo del diodo Zener
Características del diodo ZenerCaracterísticas del diodo Zener

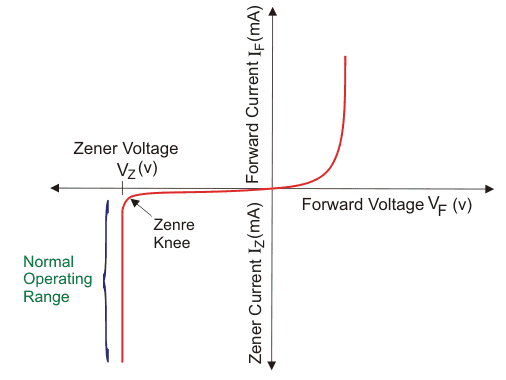

Veamos ahora el Característica del diodo Zener:
Características del diodo ZenerCaracterísticas del diodo Zener
Un gráfico de la corriente a través de vs. la voltaje a través del dispositivo se llama característica del diodo Zener. El primer cuadrante es la región sesgada hacia adelante. Aquí el diodo Zener actúa como un ordinario diodo. Cuando se aplica un voltaje de avance, actual fluye a través de ella. Pero debido a una mayor concentración de dopaje, una mayor corriente fluye a través de la Diodo Zener. En el tercer cuadrante, la magia ocurre. El gráfico muestra la curva de corriente vs. voltaje cuando aplicamos un sesgo inverso al diodo. El voltaje de ruptura de Zener es el voltaje de polarización inversa después del cual una cantidad significativa de corriente comienza a fluir a través del diodo Zener. Aquí en el diagrama, VZ se refiere al voltaje de ruptura de Zener. Hasta que el voltaje alcanza el nivel de ruptura Zener, una pequeña cantidad de corriente fluye a través del diodo. Una vez que el voltaje de polarización inversa se convierte en más que el Descomposición de Zener una cantidad significativa de corriente comienza a fluir a través del diodo debido a la ruptura de Zener. El voltaje permanece en el valor del voltaje de ruptura Zener, pero la corriente que pasa por el diodo aumenta cuando el voltaje de entrada se incrementa. Debido a la propiedad única del diodo Zener, la región de agotamiento recupera su posición original cuando se elimina el voltaje inverso. El Diodo Zener no se dañe a pesar de esta enorme cantidad de actual que fluye a través de él. Esta funcionalidad única lo hace muy útil para muchas aplicaciones.

Como el voltaje permanece en el Descomposición de Zener voltaje, usamos Diodos Zener para la regulación del voltaje. Los usamos en estabilizadores de voltaje y otros circuitos de protección. También los usamos en circuito de recorte y circuito de sujeción. Proporcionan una solución de bajo costo para la regulación del voltaje.
