Características del generador de corriente continua de herida en serie

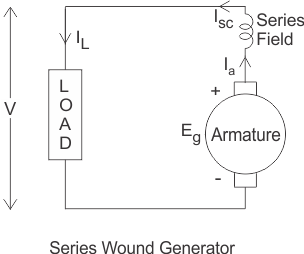

En este tipo de generadores, los campos de bobinas, bobinas de armadura y el circuito de carga externa, todos están conectados en serie como se muestra en la figura de abajo.
Características del generador de corriente continua de herida en serieCaracterísticas del generador de corriente continua de herida en serie

Por lo tanto, el mismo actual fluye a través del bobinado de la armadura, el bobinado de campo y la carga.
Deje, I = Ia = Isc = IL
Aquí, yoa = corriente de armadura
Isc = corriente de campo en serie
IL = corriente de carga
En general, hay tres más importantes… características del generador de corriente continua de bobinado en serie que muestran la relación entre diversas cantidades como la corriente de campo en serie o la corriente de excitación, el voltaje generado, el terminal voltaje y la corriente de carga.

Características magnéticas o de circuito abierto del generador de CC de bobinas en serie

La curva que muestra la relación entre el voltaje sin carga y la corriente de excitación del campo se llama la curva característica magnética o de circuito abierto. Como durante la ausencia de carga, los terminales de carga están abiertos, no habrá campo actual en el campo ya que, la armadura, el campo y la carga están conectados en serie y estos tres hacen un circuito cerrado. Así, esta curva se puede obtener prácticamente separando el devanado de campo y excitando el Generador de corriente continua por una fuente externa.

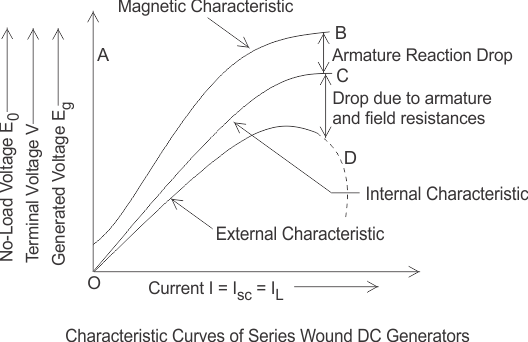

Aquí en el diagrama de abajo la curva AB muestra la característica magnética de generador de DC con bobinas en serie. La linealidad de la curva continuará hasta la saturación de los polos. Después de eso no habrá más cambios significativos en el voltaje terminal del generador de corriente continua para aumentar la corriente de campo. Debido al magnetismo residual, habrá un pequeño cambio inicial voltaje a través de la armadura, por eso la curva comenzó desde un punto A que está un poco más arriba del origen O.

Característica interna del generador de DC de herida en serie

El característica interna La curva da la relación entre el voltaje generado en la armadura y la corriente de carga. Esta curva se obtiene restando la caída debida al efecto desmagnetizador de la reacción de la armadura del voltaje sin carga. Por lo tanto, el voltaje realmente generado (Eg) será menor que el voltaje sin carga (E0). Es por eso que la curva está ligeramente descendiendo de la curva característica de circuito abierto. Aquí en el diagrama de abajo la curva OC muestra la característica interna o la característica total del generador de CC de bobinado en serie.

Característica externa del generador de CC de herida en serie

La curva característica externa muestra la variación del voltaje terminal (V) con la carga actual (IL). El voltaje terminal de este tipo de generador se obtiene restando la caída ohómica debida a la resistencia de la armadura (Ra) y la resistencia de campo en serie (Rsc) a partir de la realmente generada voltaje (Eg).
Tensión en los terminales V = Eg I(R)a + Rsc)
La curva característica externa se encuentra por debajo de la curva característica interna porque el valor de la tensión terminal es menor que la tensión generada. Aquí en la figura la curva OD muestra la característica externa del generador de CC de bobinado en serie.
Características del generador de corriente continua de herida en serieCaracterísticas del generador de corriente continua de herida en serie
Se puede observar desde el características del generador de corriente continua de bobinado en serieque con el aumento de la carga (la carga se incrementa cuando la corriente de carga aumenta) el voltaje terminal de la máquina aumenta. Pero después de alcanzar su valor máximo comienza a disminuir debido al excesivo efecto desmagnetizador de la reacción de la armadura. Este fenómeno se muestra en la figura por la línea de puntos. La parte punteada de la característica da una corriente aproximadamente constante independientemente de la carga externa resistencia. Esto se debe a que si se aumenta la carga, el campo actual se incrementa a medida que el campo es serie conectado con la carga. Del mismo modo, si se aumenta la carga, la corriente de la armadura se incrementa ya que la armadura también está conectada en serie con la carga. Pero debido a la saturación, no habrá más aumento significativo de campo magnético por lo tanto, cualquier aumento adicional en el voltaje inducido. Pero debido al aumento de la corriente de la armadura, el efecto de la reacción de la armadura aumenta significativamente lo que causa una caída significativa en el voltaje de carga. Si la carga voltaje la corriente de carga también se reduce proporcionalmente ya que la corriente es proporcional al voltaje según La ley de Ohms. Así que, aumentando la carga, tiende a aumentar la corriente de carga, pero disminuyendo el voltaje de carga, tiende a disminuir la corriente de carga. Debido a estos dos efectos simultáneos, no habrá un cambio significativo en la carga actual en la porción punteada de la características del generador de corriente continua de bobinado en serie. Por eso… generador de DC en serie se llama generador de corriente constante DC.
