Funcionamiento en paralelo de los generadores de corriente continua

En el moderno sistema de energíala energía es usualmente suministrada por muchos… generadores síncronos conectados en paralelo, lo que ayuda a mantener la continuidad de las operaciones de la planta. Hoy en día, un gran generador aislado está obsoleto. Cuando conectamos dos generadores en paralelo…tienen una tendencia a permanecer en el mismo paso. Haciendo algunos cambios en su corriente de armadura y conectando adecuadamente los generadores a la barra de distribución existente, este problema podría ser resuelto.

Conexión de los generadores de CC en paralelo

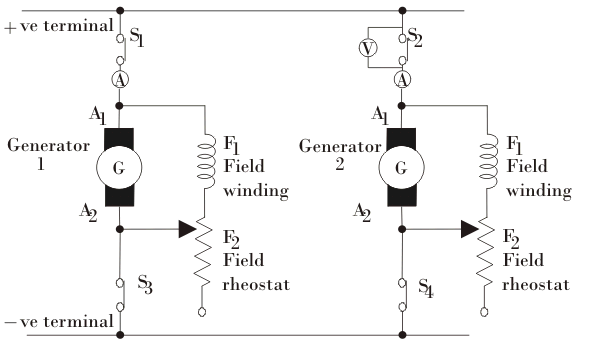

  1. Los generadores en un planta de energíaconectados por gruesas y pesadas barras de cobre, llamadas «bus-bars» que actúan como terminales positivos y negativos. Para conectar los generadores en paralelo, el terminal positivo de los generadores se conecta al terminal positivo de las barras colectoras y los terminales negativos de los generadores se conectan al terminal negativo de las barras colectoras, como se muestra en la figura.
  2. Para conectar los 2 generadores con los 1 generadores en funcionamiento, primero tenemos que llevar la velocidad del motor principal del 2º generador a la velocidad nominal. En este punto el interruptor S4 está cerrado.
  3. El interruptor de circuito… V2 (voltímetro) conectado a través del interruptor abierto S2 se cierra para completar el circuito. La excitación del generador 2 se incrementa con la ayuda del campo reóstato hasta que genera voltaje …igual al voltaje de las barras de autobús.
  4. El interruptor principal S2 se cierra y el generador 2 está listo para ser paralelo al generador existente. Pero en este momento el generador 2 no está tomando ninguna carga ya que su f.e.m. inducida es igual al voltaje de la barra colectora. La condición actual se llama flotante, es decir, listo para el suministro pero sin suministro actual a la carga.
  5. Para suministrar la corriente del generador 2, es necesario que su f.e.m. inducida sea mayor que el voltaje de la barra colectora V. Reforzando la corriente del campo, la f.e.m. inducida del generador 2 podría mejorarse y el suministro de corriente se pondrá en marcha. Para mantener la tensión de la barra colectora, el campo del generador 1 se debilita, de modo que el valor permanece constante.

La corriente de campo I dada porFuncionamiento en paralelo de los generadores de corriente continuaFuncionamiento en paralelo de los generadores de corriente continua ¿Dónde, Ra es resistencia de el arrollamiento de la armadura.

Funcionamiento en paralelo de los generadores de corriente continuaFuncionamiento en paralelo de los generadores de corriente continua

Compartir la carga de los generadores de CC conectados en paralelo

La carga se desplaza a otro generador mediante el ajuste de la f.e.m. inducida, pero en la actualidad planta de energíatodo se ha hecho por medio de un sicroscopio que da instrucciones al gobernador del primer motor. Supongamos que dos generadores con diferente carga voltaje. Entonces el reparto de la carga entre estos generadores seráFuncionamiento en paralelo de los generadores de corriente continuaFuncionamiento en paralelo de los generadores de corriente continuaEl valor de la salida de corriente depende de los valores de E1 y E3 que podría ser manejado por el campo reóstatos para mantener constante el voltaje de las barras del autobús.

Ventajas del funcionamiento en paralelo de los generadores de corriente continua

Efectividad de costos:-Energía eléctrica El costo se reduce cuando los generadores producen electricidad de acuerdo con su capacidad y gestionan fácilmente la demanda y la oferta. Si hay menos necesidad de energía, una o más unidades pueden ser puestas en espera o puesta en marcha viceversa.

Suministro de energía sin problemas:- En caso de avería del generador, el suministro de energía no se verá interrumpido. Si algo sale mal en un generador, la continuidad de la energía puede ser continuada por otras unidades sanas.

Fácil de mantener:- El mantenimiento rutinario del generador es necesario de vez en cuando. Pero para eso el suministro de energía no puede ser obstruido. En los generadores paralelos, el chequeo de rutina podría hacerse uno por uno.

Fácil de aumentar la capacidad de la planta:- La demanda de electricidad aumenta día a día. Para cumplir con el requisito de generación de energía…una nueva unidad adicional puede funcionar en paralelo con las unidades en funcionamiento.

Precauciones durante la conexión en paralelo

  1. Las especificaciones de cada generador son diferentes entre sí. Cuando se sincronizan entre sí, su velocidad se fija en la velocidad global del sistema.
  2. Toda la carga del sistema debe ser distribuida en todos los generadores.
  3. Debería haber un controlador para controlar los parámetros del motor. Esto se puede hacer con los modernos controladores digitales disponibles en el mercado.
  4. La regulación del voltaje en todo el sistema juega un papel importante. En el caso de Caída de tensión en una unidad comparada con otras unidades, terminan soportando el conjunto voltaje carga del sistema de generadores paralelos.
  5. Mientras se conectan las terminales a los bares, se deben tomar precauciones adicionales. Si el generador se conecta con una polaridad incorrecta de la barra, puede producirse un cortocircuito.
