Sistema de plomo de EEG

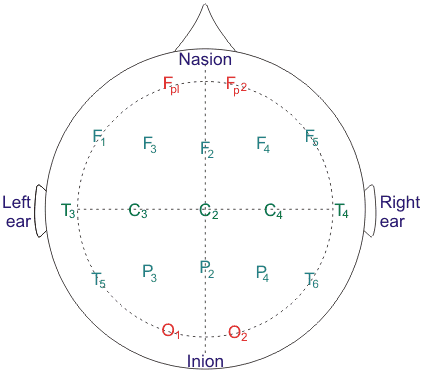

La Federación Internacional de Sociedades de EEG ha sugerido un sistema de colocación de 10 20 electrodos para Grabación de EEG. Los electrodos de plata / cloruro de plata se utilizan como electrodos de superficie en esta configuración. En el cuero cabelludo, las distancias entre dos electrodos se dan como el 10% y el 20% de la distancia entre los puntos especificados.

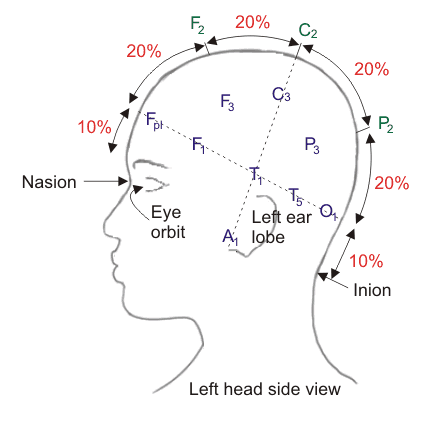

Nasion e Inion son los dos puntos de referencia cerca de los lóbulos de la oreja del humano. Sobre la cabeza, la distancia entre Nasion e Inion se dividen en 5 puntos. Se mide la distancia de inion nasion a través del vértice y se colocan tres electrodos: 1 en frontal, 1 en central y 1 en parietal.
Se colocan a una distancia del 10%, 20%, 20%, 20%, 20% y 10% de esta longitud. Ahora, de manera similar la distancia de la inión de nasion se mide a lo largo de los lóbulos temporales y se colocan cinco electrodos como dos en los lóbulos frontales, 2 en los temporales y 1 en los occipitales respectivamente. También se colocan a una distancia del 10%, 20%, 20%, 20%, 20% y 10% de esta longitud a cada lado.
Por último, en las periferias del círculo, los seis electrodos restantes se fijan como 2 en el frontal, 2 en el centro y 2 en el parietal. Así, en la configuración se colocan totalmente 19 electrodos en el cuero cabelludo del cerebro y un electrodo que actúa como referencia se coloca en el lóbulo de la oreja. Esto se conoce popularmente como 10 20 EEG sistema.

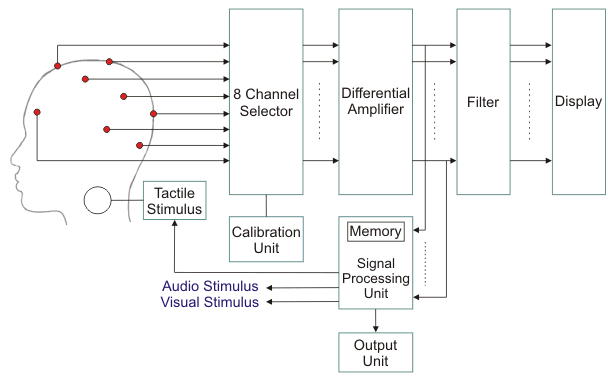

Configuración de la grabación del EEG
Aquí se utiliza un sistema de 21 electrodos. Los electrodos se conectan al selector de 8 canales. La salida del conector de 8 canales va al banco de amplificadores diferenciales. Amplificador diferencial está hecho de preamplificadores que se utilizan para reducir el ruido. El ruido de 50 Hz se crea debido a la interferencia de C.A. que puede ser reducida usando un amplificador diferencial. La salida obtenida del amplificador diferencial se conecta con la unidad de procesamiento de la señal. Después del procesamiento posterior, la unidad de visualización muestra los datos.
Este sistema ayuda a registrar los potenciales generados por las partes sensoriales del cerebro. Para lograr esto, la unidad de salida está conectada con el estímulo de audio, el estímulo visual y el estímulo táctil. También puede medir el tiempo de retraso entre el estímulo y la respuesta del cerebro. Además, tenemos un banco de filtros que consiste en filtros de paso bajo, filtros de paso alto y filtros de paso de banda. Ayudan a eliminar el ruido de las ondas cerebrales. Para la grabación de salida, podemos usar un grabador de pluma o CRO. Tres modos, a saber, unipolar, modo medio y grabación bipolar se utilizan para medida EEG.
Aplicaciones del EEG
- Diagnóstico de epilepsia.
- Nivel de anestesia.
- Lesión cerebral.
- Monitoreo durante la cirugía.
