Historia de Megger
El dispositivo se está utilizando desde 1889, la popularidad aumentó durante la década de 1920, ya que el dispositivo de espalda larga es el mismo en sus usos y propósito de las pruebas, pocas mejoras reales aparecieron en los últimos años con su diseño y calidad de probador. Ahora se dispone de opciones de alta calidad que son fáciles de usar y bastante seguras.
¿Qué es Megger?
Aislamiento resistencia La calidad IR de un sistema eléctrico se degrada con el tiempo, las condiciones del entorno, es decir, la temperatura, la humedad, la humedad y las partículas de polvo. También se ve afectado negativamente por la presencia de tensión eléctrica y mecánica, por lo que se hace muy necesario comprobar la IR (resistencia de aislamiento) del equipo a un intervalo regular constante para evitar cualquier medida fatal o choque eléctrico.
Usos de Megger
El dispositivo nos permite medir las fugas eléctricas en el cable, los resultados son muy fiables ya que vamos a pasar La corriente eléctrica a través del dispositivo mientras estamos haciendo pruebas. El equipo se utiliza básicamente para verificar el nivel de aislamiento eléctrico de cualquier dispositivo como motores, cables, generadores, bobinas, etc. Esta es una prueba muy popular que se lleva a cabo desde hace mucho tiempo. No es necesario que nos muestre el área exacta de la perforación eléctrica, pero muestra la cantidad de fuga actual y el nivel de humedad dentro del equipo/bobina/sistema eléctrico.
Tipos de Megger
Esto se puede separar en dos categorías principales:-
- Tipo Electrónico (Funciona con Batería)
- Tipo manual (operado a mano)
Pero hay otros tipos de megger que es de tipo motorizado que no utiliza batería para producir voltaje requiere una fuente externa para rotar una motor eléctrico que a su vez hace girar el generador del megger.

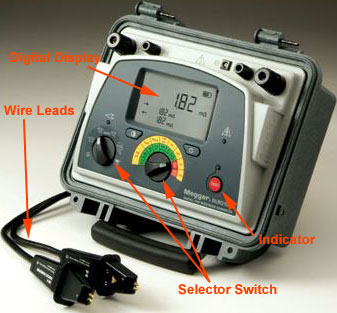

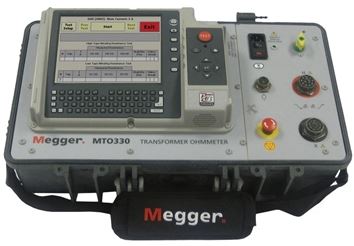

Tipo electrónico Megger
Partes importantes:-
- Pantalla digital :- Una pantalla digital para mostrar el valor de IR en forma digital.
- Cables de alambre :- Dos cables para conectar megger con un sistema eléctrico externo para ser probado.
- Interruptores de selección :- Los interruptores se usan para seleccionar los rangos de los parámetros eléctricos.
- Indicadores :- Para indicar el estado de varios parámetros, es decir, Encendido y Apagado. Por ejemplo, encendido, espera, advertencia, etc.
Nota: La construcción de arriba no es similar para cada mega, parece que la diferencia es de fabricación a fabricación pero la construcción básica y el funcionamiento son iguales para todos.
Ventajas del Megger de tipo electrónico
- El nivel de precisión es muy alto.
- El valor IR es de tipo digital, fácil de leer.
- Una persona puede operar muy fácilmente.
- Funciona perfectamente incluso en un espacio muy congestionado.
- Muy práctico y seguro de usar.
Desventajas del Megger de tipo electrónico
- Requiere una fuente de energía externa a las energías, es decir, una célula seca.
- Más costoso en el mercado.

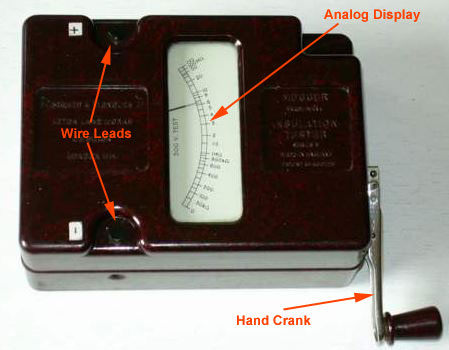

Megger operado a mano
Partes importantes:-
Pantalla analógica:- Pantalla analógica proporcionada en la cara delantera del probador para el registro de valores IR.
Manivela: – La manivela usada para rotar ayuda a alcanzar las RPM requeridas para generar el voltaje que corre a través del sistema eléctrico.
Cables de alambre:- Se utiliza igual que en el probador electrónico, es decir, para conectar el probador con el sistema eléctrico.
Ventajas de Megger operado a mano
- Sigue siendo importante en un mundo de alta tecnología como el más antiguo método para la determinación del valor de IR.
- No se requiere una fuente externa para operar.
- Más barato disponible en el mercado.
Desventajas del Megger operado a mano
- Se necesitan al menos 2 personas para operar, es decir, una para la rotación de la manivela y otra para conectar el megger con el sistema eléctrico que se va a probar.
- La precisión no está a la altura, ya que varía con la rotación de la manivela.
- Requiere una colocación muy estable para la operación, que es un poco difícil de encontrar en los lugares de trabajo.
- Una colocación inestable del probador puede afectar el resultado del mismo.
- Proporciona un resultado de pantalla analógica.
- Requiere un cuidado y una seguridad muy altos durante el uso de la misma.

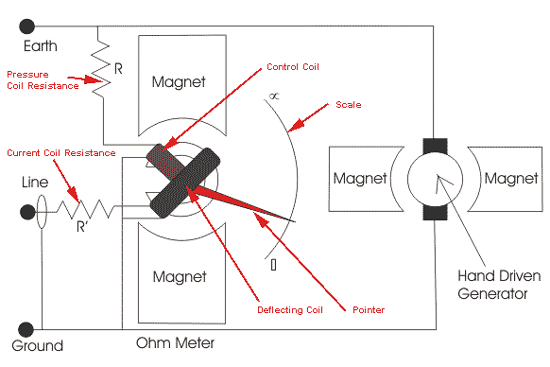

La construcción de Megger
Características de la construcción del circuito.
- Bobina de desviación y control: Conectados en paralelo al generador, montados en ángulo recto entre sí y mantienen las polaridades de tal manera que producen un par en dirección opuesta.
- Imanes permanentes: Producir campo magnético para desviar el puntero con el imán del polo Norte-Sur.
- Puntero : Un extremo del puntero conectado con la bobina otro extremo se desvía en la escala de infinito a cero.
- Escala : Se proporciona una escala en la parte delantera del megger desde el rango cero hasta el infinito, que nos permite leer el valor.
- Conexión de generador de D.C. o batería: Prueba voltaje se produce por medio de la operación manual Generador de corriente continua para Megger de operación manual. Se proporciona un cargador de batería/voltaje electrónico para el Megger de tipo automático para el mismo propósito.
- Resistencia de la bobina de presión y resistencia de la bobina actual : Proteja el instrumento de cualquier daño debido a la baja resistencia eléctrica externa que se está probando.
Principio de funcionamiento de Megger
- Voltaje para la prueba producido por el megger operado a mano por la rotación de la manivela en caso de tipo operado a mano, se utiliza una batería para el probador electrónico.
- 500 Voltios DC son suficientes para realizar la prueba en equipos de hasta 440 Voltios.
- 1000 V a 5000 V se utiliza para la prueba de sistemas eléctricos de alto voltaje.
- La bobina deflectora o bobina de corriente conectada en serie y permite hacer fluir la corriente eléctrica tomada por el circuito que se está probando.
- La bobina de control, también conocida como bobina de presión, está conectada a través del circuito.
- Limitación de corriente resistencia (CCR y PCR) conectadas en serie con la bobina de control y de desviación para proteger los daños en caso de una resistencia muy baja en el circuito externo.
- En el megger manual se utiliza el efecto de inducción electromagnética para producir el voltaje de prueba, es decir, la armadura se dispone para moverse en un campo magnético permanente o viceversa.
- Donde como en el tipo electrónico las baterías megger se usan para producir el voltaje de prueba.
- A medida que el voltaje aumenta en el circuito externo, la desviación de la aguja aumenta y la desviación de la aguja disminuye con el aumento de la corriente.
- Por lo tanto, el par resultante es directamente proporcional al voltaje e inversamente proporcional a la corriente.
- Cuando circuito eléctrico que se está probando está abierto, el par debido a la bobina de voltaje será máximo y el puntero muestra infinito significa que no hay cortocircuito en todo el circuito y tiene la máxima resistencia dentro del circuito bajo prueba.
- Si hay un cortocircuito, el indicador muestra cero, lo que significa que NO hay resistencia en el circuito que se está probando.
Filosofía de trabajo basada en el ohmímetro o el ratiómetro. El par de desviación se produce con el megómetro debido al campo magnético producido por el voltaje y la corriente, de manera similar aLey de Ohms.
El par del megger varía en una ración con V/I, (Ley de Ohms:- V = IR o R = V/I). La resistencia eléctrica a medir se conecta a través del generador y en serie con la bobina deflectora.
El par producido será en dirección opuesta si la corriente suministrada a la bobina.
- Alta Resistencia = Sin Corriente :- Ninguna corriente fluirá a través de la bobina deflectora, si la resistencia es muy alta, es decir, la posición infinita del puntero.
- Pequeña resistencia = Alta corriente :- Si el circuito mide una pequeña resistencia permite que una alta corriente eléctrica pase a través de la bobina deflectora, es decir, el par producido hace que el puntero se ponga en CERO.
- Resistencia intermedia = Corriente variada :- Si la resistencia medida es intermedia, el par producido se alinea o fija el puntero entre el rango de CERO a INIFINIDAD.

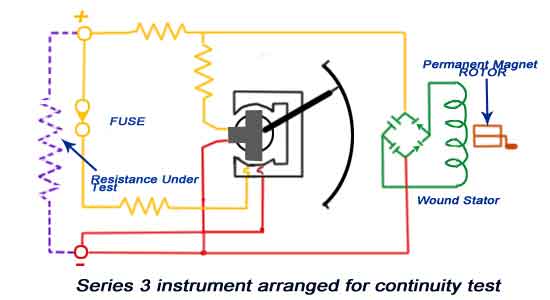

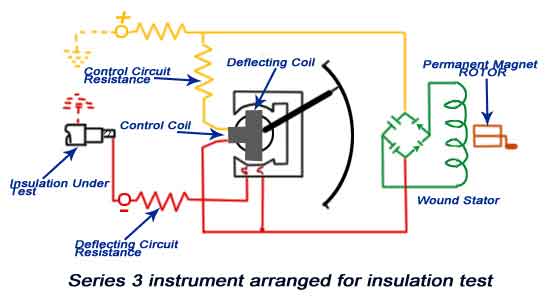

Diagrama de conexión de Megger para la prueba
