Interruptor de corriente residual

RCCB (Interruptor de corriente residual) entra en la categoría de amplia gama de interruptores de circuito…. Como sabemos, hay varios tipos de interruptores de circuito en miniatura como el MCCB que funciona con un principio operativo diferente y tiene diferentes propósitos de seguridad.
Función: El Interruptor de Corriente Residual es esencialmente un dispositivo que detecta la corriente y desconecta cualquier baja voltaje (corriente desequilibrada) siempre que se produzca algún fallo.
Propósito:Interruptor de corriente residual básicamente se instala para prevenir a los humanos de los choques o la muerte causada por los choques. Previene los accidentes desconectando el circuito principal en una fracción de segundos.

¿Cómo funciona el interruptor de corriente residual?

Tiene un funcionamiento muy simple basado en Ley actual de Kirchhoffs es decir, la entrada actual en un circuito debe ser igual a la corriente de salida de ese circuito. Este interruptor de circuito… se hace de tal manera que cuando se produce una falla el balance de corriente de línea y neutro no coincide (se produce un desequilibrio, ya que la corriente de falla encuentra otro camino de corriente a tierra).
Su circuito está hecho de tal manera que en cada instancia compara el valor de la corriente de circuito entrante y saliente. Cuando no es igual, la corriente residual, que es básicamente la diferencia entre las dos corrientes, hace que el circuito se dispare o se apague.

Principio de funcionamiento del interruptor de corriente residual

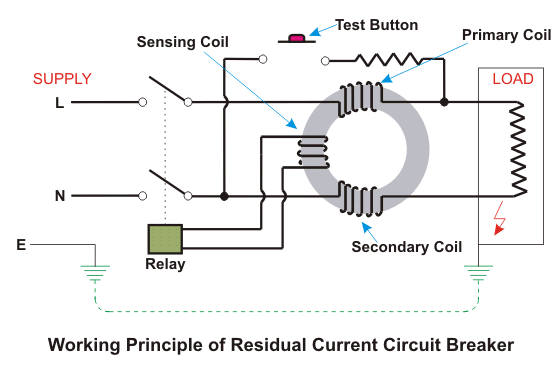

Interruptor de corriente residualInterruptor de corriente residual

El principio básico de funcionamiento reside en la Transformador toroidal que se muestra en el diagrama que contiene tres bobinas. Hay dos bobinas, una primaria (que contiene corriente de línea) y otra secundaria (que contiene corriente de neutro), que producen flujos iguales y opuestos si ambas corrientes son iguales.
Siempre que se produce un fallo y ambas corrientes cambian, se crea un flujo desequilibrado, que a su vez produce la corriente diferencial que fluye a través de la tercera bobina (bobina sensora mostrada en la figura) que está conectada al relé.

El Transformador toroidal…la bobina sensora y el relé juntos se conoce como Dispositivo de Corriente Residual RCD.
Circuito de prueba:
El circuito de prueba siempre se incluye con el RCD que básicamente conecta entre la línea director en el lado de la carga y el suministro neutral. Ayuda a probar el circuito cuando está encendido o apagado el suministro de energía. Cada vez que se presiona el botón de prueba, la corriente comienza a fluir a través del circuito de prueba dependiendo de la resistencia que se proporciona en este circuito. Esta corriente pasa a través de la bobina lateral de la línea RCD junto con la carga actual. Pero como este circuito pasa por alto la bobina del lado neutro del RCD, habrá un desequilibrio entre el lado de la línea y la bobina del lado neutro del dispositivo y, en consecuencia, el RCCB se dispara para desconectar el suministro incluso en condiciones normales. Así es como el circuito de prueba comprueba la fiabilidad de RCCB.

Tipos de interruptores de corriente residual

2 polos: Es para una línea monofásica que consiste en una línea viva y una ranura para cables neutros en ella.
4 polos: Está diseñado para una línea trifásica que consta de 4 ranuras donde se pueden conectar cables trifásicos y un cable neutro.
Conclusión:
Por lo tanto, proporciona un dispositivo de protección en tiempo real para los principales circuitos utilizados comercialmente en las industrias y otros lugares comerciales de alto voltaje donde siempre hay un riesgo de choques y muertes accidentales debido a ello.
