Generalmente el equipo de conmutación eléctrica con una capacidad de hasta 1KV se denomina conmutadores de bajo voltaje. El término Conmutador LV incluye el bajo voltaje interruptores de circuito……se apagan, se desconectan… aislantes eléctricos, Los fusibles de HRC, interruptor de circuito de fuga a tierra, interruptores de circuito en miniatura (MCB) y los disyuntores de caja moldeada (MCCB), etc., es decir, todos los accesorios necesarios para proteger el sistema de BT. El uso más común de Equipo de conmutación LV está en el tablero de distribución de LV. Este sistema tiene las siguientes partes
Incomer
El entrante alimenta a los que llegan… la energía eléctrica… …al autobús de entrada. El conmutadores utilizado en el entrante debe tener un dispositivo de conmutación principal. El conmutadores Los dispositivos conectados con la entrada deben ser capaces de soportar una corriente anormal durante un corto período de tiempo específico para permitir que funcionen los dispositivos posteriores. Pero debe ser cable de interrupción del valor máximo de la falla actual generada en el sistema. Debe tener una disposición de enclavamiento con los dispositivos de bajada. Generalmente interruptores de aire se utilizan preferentemente como dispositivo de interrupción. Bajo voltaje interruptor de circuito de aire es preferible para este propósito debido a las siguientes características
- Simplicidad
- Rendimiento eficiente
- Alta corriente normal hasta 600 A
- Alta capacidad de resistencia a las fallas de hasta 63 kA
Aunque interruptores de aire tienen un largo tiempo de viaje, gran tamaño, alto costo, pero aún así son los más adecuados para conmutadores de bajo voltaje para las características mencionadas.
Sub Incomer
La siguiente parte de la corriente descendente de la Tablero de distribución de LV es subingresor. Estos subingresos toman la energía del autobús principal de ingresos y la alimentan al autobús de alimentación. Los dispositivos instalados como partes de una subentrada deben tener las siguientes características
- Capacidad de lograr la economía sin sacrificar la protección y la seguridad
- Necesidad de un número relativamente menor de enclavamientos, ya que su cobertura es limitada.
ACBs (Disyuntores de aire) y las unidades de fusibles de conmutación se utilizan generalmente como subentradas junto con los disyuntores de cajas de muda (MCCB).
Feeders
Diferentes alimentadores están conectados al bus de alimentación para alimentar diferentes cargas como, motor cargas, cargas de iluminación, cargas de maquinaria industrial, cargas de aire acondicionado, sistema de refrigeración del transformador cargas, etc. Todos los alimentadores están protegidos principalmente por una unidad de fusibles de conmutación y además, según los tipos de carga conectados a los alimentadores, se eligen los diferentes dispositivos de conmutación para los distintos alimentadores. Veamos en detalle
- Alimentador de motor
- El alimentador del motor debe estar protegido contra la sobrecarga, el cortocircuito, la sobrecorriente hasta la condición de rotor bloqueado y la fase única.
- Alimentador de carga de maquinaria industrial
- Alimentador conectado a maquinaria industrial de carga como el horno, electrodeposición baño, etc., están comúnmente protegidos por el MCCBl y las unidades de desconexión de fusibles.
- Alimentador de carga de iluminación
- Esta protección es similar a la de la carga de la maquinaria industrial, pero en este caso se proporciona una protección adicional de corriente de fuga a tierra para reducir cualquier daño a la vida y a la propiedad que pudiera ser causado por fugas perjudiciales de corriente e incendio.
En Sistema de interruptores LVlos aparatos eléctricos están protegidos contra los cortocircuitos y las sobrecargas por fusibles eléctricos o un interruptor de circuito eléctrico. Sin embargo, el operador humano no está adecuadamente protegido contra los fallos que se producen en el interior de los aparatos. El problema puede superarse utilizando un interruptor de circuito de fuga a tierra. Este funciona con una corriente de fuga baja. El disyuntor de fuga a tierra puede detectar corrientes de fuga tan bajas como 100 mA y es capaz de desconectar el aparato en menos de 100 mseg.

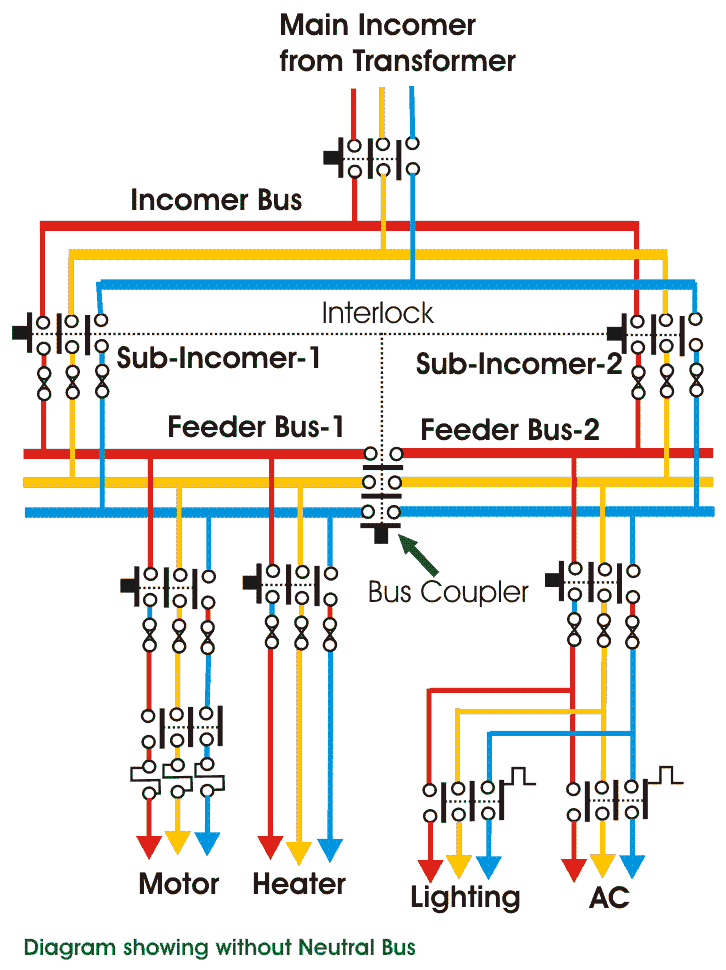

Se muestra un diagrama típico de un equipo de conmutación de bajo voltaje. Aquí la entrada principal viene del lado de baja tensión de un transformador eléctrico. Esta entrada a través de un aislante eléctrico así como un MCCB (no se muestra en la figura) alimenta el autobús de entrada. Dos sub-entradas están conectadas al bus de entrada y estas sub-entradas están protegidas por medio de una unidad de fusibles de interruptor o un interruptor de circuito de aire. Estos interruptores están tan enclavados junto con el interruptor de sección de la barra o el acoplador de la barra que sólo se puede poner un interruptor de entrada si el interruptor de sección de la barra está en posición de encendido y los dos interruptores de subentrada sólo pueden ponerse si el interruptor de sección de la barra está en posición de apagado. Esta disposición es fructífera para prevenir cualquier desajuste de la secuencia de fase entre los sub-ingresos. Los diferentes alimentadores de carga se conectan a cualquiera de las dos secciones del bus de alimentación. Aquí el alimentador motorizado está protegido por dispositivo de sobrecarga térmica junto con la unidad de fusibles convencionales. El alimentador del calentador está protegido sólo por la unidad de fusibles convencionales. La iluminación doméstica y las cargas de CA están protegidas por separado por un interruptor automático en miniatura junto con una unidad de fusibles de interruptor común y corriente. Este es el esquema más básico y simple para conmutadores de bajo voltaje o el tablero de distribución de LV.
