Análisis del punto Q o línea de carga del JFET

Cuando aplicamos una señal alterna al terminal de la puerta de un JFET, eso se amplificaría en el circuito de drenaje. La amplificación adecuada de una señal de puerta depende de la correcta predisposición de la puerta y de la sección de drenaje del JFET. El sesgo adecuado asegura que el JFET funcione en la zona activa o de saturación durante su acción de amplificación. Si durante la amplificación se produce un pico de oscilación (pico negativo o positivo) de la señal de salida bajo la región óhmica o de corte, la señal se corta y distorsiona y esto no es deseable. Para identificar los voltajes de polarización adecuados tanto en el circuito de entrada como en el de salida necesitamos análisis de la línea de carga y una ubicación adecuada… Punto Q en la curva característica del dispositivo.

El punto Q es la intersección entre la línea de carga DC y la curva característica del JFET.
Análisis del punto Q o línea de carga del JFETAnálisis del punto Q o línea de carga del JFET

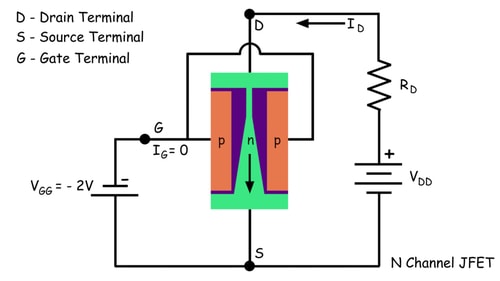

Para una mejor comprensión, consideremos un JFET de n canales con voltaje de entrada aplicado VGG y el voltaje de polarización de salida VDD. VDS y yoD son el drenaje de la fuente de voltaje a través del elemento JFET y el drenaje de la corriente a través del JFET respectivamente. Aplicando la Ley de Voltaje de Kirchhoff obtenemos, Análisis del punto Q o línea de carga del JFETAnálisis del punto Q o línea de carga del JFETDesde aquí, podemos decir que VDS obtiene su máximo valor cuando la corriente ID es cero y el máximo VDS es,La máxima corriente de drenaje se produce cuando VDS se convierte en cero y entonces el valor máximo de la corriente de drenaje es,Análisis del punto Q o línea de carga del JFETAnálisis del punto Q o línea de carga del JFETAhora conectaremos la coordenada del máximo VDS y máximo ID en JFET caracterizado por una línea recta. Esta línea se llama línea de carga dc. Esta línea se llama así porque durante la determinación de la línea no hay ninguna señal de CA presente en el circuito, sólo los componentes de CC están allí con el propósito de sesgar.
Análisis del punto Q o línea de carga del JFETAnálisis del punto Q o línea de carga del JFET
Durante el funcionamiento de un JFET como punto de operación de un amplificador puede elegirse en algún lugar bien dentro de la zona activa de la característica. Pero cuando se determina mediante el análisis de la línea de carga de CC, sería la posición más optimizada del punto Q.

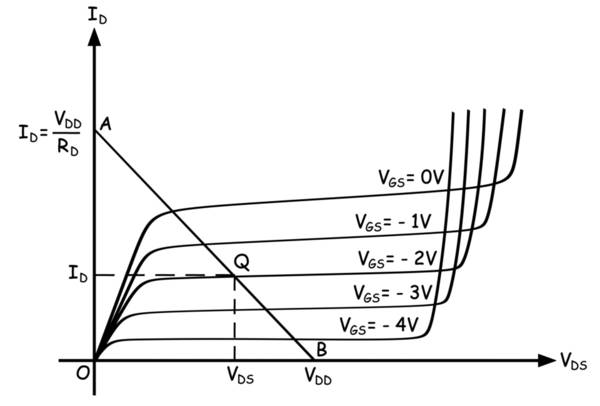

La curva característica del JFET para un voltaje de polarización de la puerta de CC VG (VG = 2 V como se muestra en la característica dada arriba) corta la línea de carga en el punto Q. En ese Q el mundo de corriente de drenaje correspondiente sea ID y drenan a la fuente de voltaje VDS como se indica por las líneas de puntos en el gráfico característico anterior.
