Circuito de conexión de la luz del tubo y diagrama de cableado

Componentes de cableado requeridos

Una luz de tubo no está conectado en la red de suministro directamente. Aunque funciona a 230 V, 50 Hz, se utilizan algunos componentes eléctricos auxiliares para insertar en esta instalación para apoyar el principio operativo de la luz de tubo. El total de los componentes eléctricos para la instalación de la luz de tubo simple son

  1. Estrangulador: es un balasto electromagnético o balasto electrónico
  2. Arranque: Pequeña lámpara de neón con brillo
  3. Cambiar
  4. Cables

Por favor, asegúrese de tomar la apropiada precauciones de seguridad eléctrica cuando se realiza cualquier tipo de instalación eléctrica.

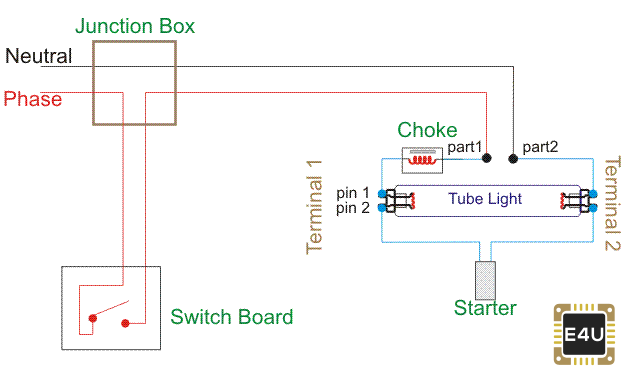

Diagrama de cableado de la instalación de luz de un solo tubo con balasto electromagnético

Diferente símbolos eléctricos se utilizan para hacer el siguiente diagrama de cableado:

Circuito de conexión de la luz del tubo y diagrama de cableadoCircuito de conexión de la luz del tubo y diagrama de cableado

Cómo instalar una luz de un solo tubo con balasto electromagnético

  • Desde el caja de conexiones el cable neutro no se saca al tablero de conmutación, sino que se saca de la caja de conexiones y se lleva al puerto 2 del tubo de luz, según la figura anterior. Un cable ya conecta el puerto 2 y la clavija 1 de la terminal 2. Así que el cable neutro se continúa desde el puerto 2 hasta la clavija 1 de la terminal 2.
  • El cable o fase con corriente se lleva desde la caja de conexiones hasta el tablero de conmutación. El cable bajo tensión se conecta al único terminal del conmutador. Desde otro terminal del conmutador el cable se lleva hasta el tubo de luz instalado y conectado al puerto 1.
  • Una terminal de estrangulamiento o de lastre está conectada al puerto 1 y otra terminal está conectada a la clavija 1 de la terminal 1.
  • Un extremo del arrancador se conecta al pin 2 del terminal 1 y otro extremo del arrancador se conecta al pin 2 del terminal 2.

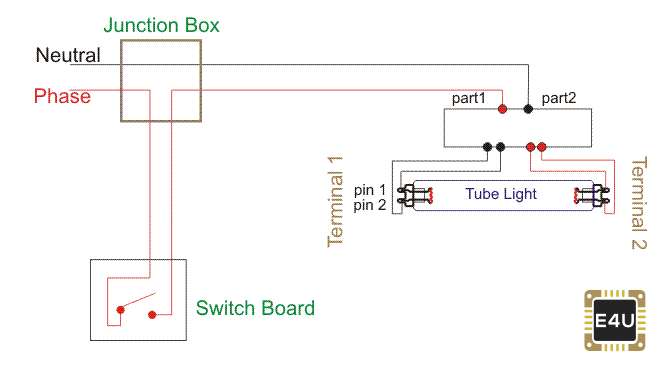

Diagrama de cableado de la instalación de luz de un solo tubo con balasto electrónico

Circuito de conexión de la luz del tubo y diagrama de cableadoCircuito de conexión de la luz del tubo y diagrama de cableado

Cómo instalar una lámpara de un solo tubo con balasto electromagnético

  • Como no se utiliza un arrancador en el caso de la aplicación de balasto electrónico, el diagrama de cableado es ligeramente diferente.
  • El balasto electrónico tiene seis puertos, dos de los seis puertos son para la entrada y los cuatro restantes son para la salida. Supongamos que se denominan puerto 1 y puerto 2 para la entrada; el puerto 3, el puerto 4, el puerto 5 y el puerto 6 son para la salida del balasto.
  • De la caja de conexiones se saca el cable neutro y se lleva al puerto 2 del balasto electrónico para conectarlo, según la figura anterior.
  • El cable o fase con corriente se lleva desde la caja de conexiones hasta el tablero de conmutación. El cable con corriente se conecta a un terminal del interruptor. Desde otro terminal del interruptor, el cable es llevado hasta el tubo de luz instalado y conectado al puerto 1 del balasto electrónico.
  • Let, el color de los cables del puerto 3 y del puerto 4 son negros, y del puerto 5 y del puerto 6 son rojos o de cualquier otro color.
  • El puerto 3 y el pin 2 de la terminal 1 y el puerto 4 y el pin 1 de la terminal 1 están conectados.
  • El puerto 6 y el pin 2 de la terminal 2 y el puerto 5 y el pin 1 de la terminal 2 están conectados.

[NB: La entrada voltaje del puerto 1 y el puerto 2 del balasto electrónico es sólo de 230 V, 50 Hz. Pero los puertos de salida 3, 4, 5 y 6 dan un voltaje muy alto en el momento del encendido, puede ser de 1000 V a 40 kHz o más. Cuando la luz del tubo comienza a funcionar, los voltajes de los puertos de salida son menores a 230 V a 40 kHz o más].
