Principio de funcionamiento del ohmiómetro

El OHMMETER es un instrumento que mide resistencia de una cantidad. La resistencia en el sentido eléctrico significa la oposición que ofrece una sustancia a la actual flujo en el dispositivo. Cada dispositivo tiene una resistencia, puede ser grande o pequeña y aumenta con la temperatura para conductoressin embargo, para los dispositivos semiconductores ocurre lo contrario.
Hay muchos tipos de ohmímetros disponible como

  1. Un ohmímetro en serie.
  2. Un ohmímetro de derivación.
  3. Un ohmímetro de rango múltiple.

Principio de funcionamiento del Ohmmetro

Principio de funcionamiento del ohmiómetroPrincipio de funcionamiento del ohmiómetro

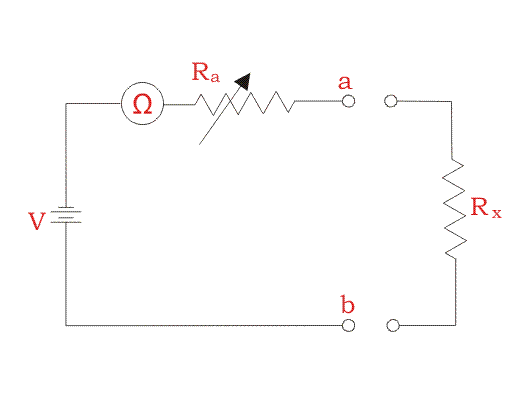

El instrumento está conectado con un bateríauna serie de resistencias ajustables y un instrumento que da la lectura. El resistencia para ser medido está conectado en la terminal ob. Cuando el circuito se completa conectando la resistencia de salida, la corriente del circuito fluye y así se mide la desviación.

Cuando la resistencia a ser medida es muy alta entonces actual en el circuito será muy pequeña y la lectura de ese instrumento se supone que es la máxima resistencia a medir.
Cuando la resistencia a medir es cero, la lectura del instrumento se pone en posición cero, lo que da una resistencia cero.

Movimiento Darsonval

Este tipo de movimiento se utiliza en DC instrumentos de medición. El principio fundamental de este tipo de instrumentos es que cuando una bobina portadora de corriente que se coloca en un campo magnéticose siente una fuerza y esa fuerza puede desviar la aguja de un medidor y obtenemos la lectura en el instrumento.

Principio de funcionamiento del ohmiómetroPrincipio de funcionamiento del ohmiómetro
Principio de funcionamiento del ohmiómetroPrincipio de funcionamiento del ohmiómetro

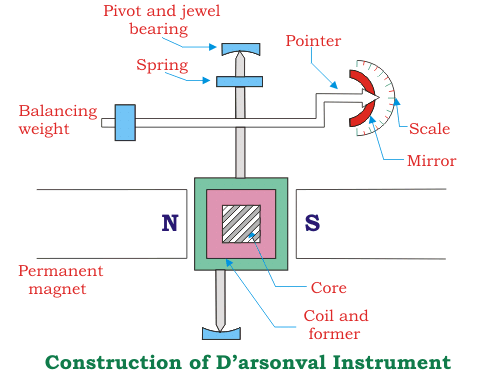

Este tipo de instrumentos consiste en un imán permanente y una bobina que transporta la corriente y se coloca entre ellos. La bobina puede ser de forma rectangular o circular. El núcleo de hierro se utiliza para proporcionar flujo de baja reticencia por lo que produce un campo magnético de alta intensidad. Debido a los campos magnéticos de alta intensidad, el par de desviación producido es de gran valor, por lo que la sensibilidad del medidor también aumenta. La corriente que entra sale de dos resortes de control, uno en la parte superior y otro en la inferior.
Si la dirección de actual se invierte en este tipo de instrumentos, entonces la dirección de la torsión también se invertirá, por lo que este tipo de instrumentos sólo es aplicable en mediciones de CC. El par de desviación es directamente proporcional al ángulo de desviación, por lo que estos tipos de instrumentos tienen la escala lineal. Para limitar la deflexión de la aguja tenemos que utilizar una amortiguación que proporciona una fuerza igual y opuesta al par de desviación y por lo tanto la aguja se detiene en un determinado valor.
La indicación de la cría está dada por un espejo en el que se refleja un rayo de luz en la escala y por lo tanto se puede medir la desviación.
Hay muchas ventajas por las que usamos un instrumento tipo DArsonval. Son…

  1. Tienen una escala uniforme.
  2. Amortiguación efectiva de las corrientes de remolino.
  3. Bajo consumo de energía.
  4. No hay pérdida de histéresis.
  5. No se ven afectados por los campos perdidos.

Debido a que posee esas grandes ventajas podemos utilizar este tipo de instrumento. Sin embargo, sufren de inconvenientes tales como…

  1. No se puede usar en AC.
  2. Es más costoso comparado con los instrumentos de IM.
  3. Puede haber un error debido al envejecimiento de los muelles por lo que no podemos obtener un resultado exacto.

Sin embargo, en el caso de la medición de la resistencia nos decantamos por la medición de la DC debido a las ventajas que ofrece Instrumentos PMMC y multiplicamos eso resistencia por 1,6 para averiguar la resistencia de la CA, por lo que estos instrumentos son muy utilizados debido a sus ventajas. Las desventajas que ofrece están dominadas por las ventajas, por lo que se utilizan.

Ohmímetro de tipo serie

Principio de funcionamiento del ohmiómetroPrincipio de funcionamiento del ohmiómetro

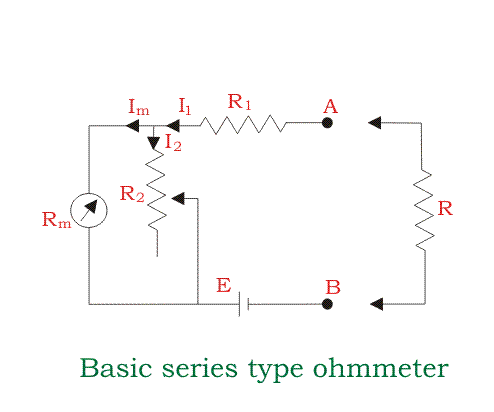

El tipo de serie ohmmetro consiste en una resistencia limitadora de corriente R1Resistencia de ajuste cero R2, EMF fuente E, Resistencia interna del movimiento DArsonval Rm y la resistencia a ser medida R.
Cuando no hay resistencia que medir, actual …que el circuito atraiga será máximo y el medidor mostrará una desviación. Al ajustar R2 el medidor se ajusta a un valor actual de escala completa ya que la resistencia será cero en ese momento. La indicación del puntero corresponsal está marcada como cero. Una vez más, cuando se abre el terminal AB, proporciona una resistencia muy alta y por lo tanto la corriente casi cero fluirá a través del circuito. En ese caso la desviación de la aguja es cero, que está marcada con un valor muy alto para la medición de la resistencia. Así que un resistencia entre los ceros hasta un valor muy alto está marcado y por lo tanto puede ser medido. Así pues, cuando hay que medir una resistencia, el valor actual será algo menor que el máximo y se registra la desviación y, en consecuencia, se mide la resistencia. Este método es bueno, pero tiene ciertas limitaciones, como la disminución del potencial del batería con su uso, por lo que se deben hacer ajustes para cada uso. El medidor puede no leer el cero cuando los terminales están en cortocircuito, pueden surgir este tipo de problemas que se contrarrestan con la resistencia ajustable conectada en serie con la batería.

Tipo de derivación Ohmmeter

Principio de funcionamiento del ohmiómetroPrincipio de funcionamiento del ohmiómetro

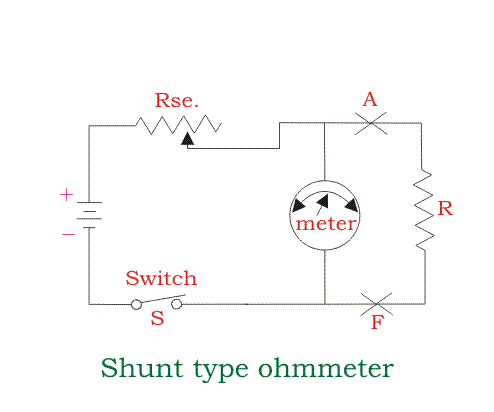

En este tipo de medidores tenemos una fuente de batería y una resistencia ajustable conectada en serie con la fuente. Hemos conectado el medidor en paralelo a la resistencia que se va a medir. Hay un interruptor con el que podemos activar o desactivar el circuito. El interruptor se abre cuando no está en uso. Cuando la resistencia a medir es cero, los terminales A y F se ponen en cortocircuito para que el actual a través del medidor será cero. La posición cero del medidor denota que la resistencia será cero. Cuando el resistencia conectado es muy alta, entonces una pequeña corriente fluirá el terminal AF y por lo tanto se permite que la corriente de escala completa fluya a través del medidor ajustando la resistencia en serie conectada con la batería. Así que la desviación a escala completa mide una resistencia muy alta. Cuando la resistencia a medir está conectada entre A y F, el puntero muestra una desviación por la cual podemos medir los valores de resistencia.
También en este caso, puede surgir el problema de la batería que puede ser contrarrestado ajustando la resistencia. El medidor puede tener algún error debido a su uso repetido también.

Ohmímetro de rango múltiple

Principio de funcionamiento del ohmiómetroPrincipio de funcionamiento del ohmiómetro

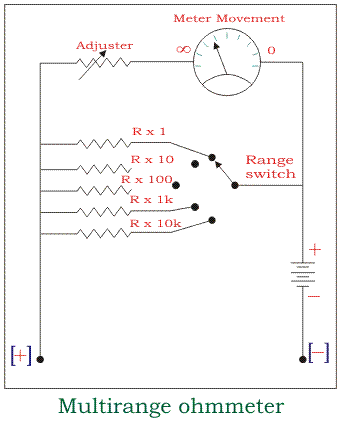

Este instrumento proporciona la lectura hasta un rango muy amplio. En este caso tenemos que seleccionar el interruptor de rango de acuerdo a nuestro requerimiento. Se proporciona un ajustador para que podamos ajustar la lectura inicial a cero. El resistencia para ser medido está conectado en paralelo al medidor. El medidor se ajusta de forma que muestre la desviación de escala completa cuando los terminales en los que la resistencia conectada está en el rango de escala completa a través del interruptor de rango. Cuando la resistencia es cero o un cortocircuito, no hay actual fluyen a través del medidor y por lo tanto no hay desviación. Supongamos que tenemos que medir una resistencia por debajo de 1 ohmio, entonces el interruptor de rango se selecciona en el rango de 1 ohmio al principio. Luego esa resistencia se conecta en paralelo y se anota la correspondiente desviación del medidor. Para la resistencia de 1 ohmio muestra una desviación de escala completa, pero para la resistencia que no es de 1 ohmio muestra una desviación que es menor que el valor de carga completa y por lo tanto se puede medir la resistencia. Este es el método más adecuado de todos los ohmímetros ya que podemos obtener una lectura precisa en este tipo de medidores. Así que este medidor es el más utilizado hoy en día.
