Prueba de Swinburne de la máquina de DC

Este método es un método indirecto de probar una máquina de DC. Se llama así por Sir James Swinburne. La prueba de Swinburnes es el método más comúnmente usado y simple de probar las máquinas de corriente continua con flujo constante. En esta prueba la eficiencia de la máquina en cualquier carga está predeterminada. Podemos hacer funcionar la máquina como un motor o como un generador. En este método de prueba no se miden las pérdidas de carga por separado y eventualmente podemos determinar la eficiencia.

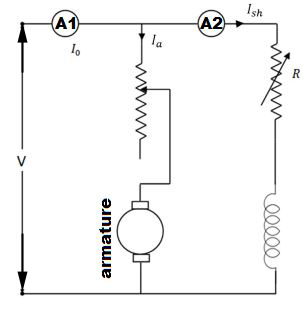

La conexión del circuito para La prueba de Swinburnes se muestra en la siguiente figura. La velocidad de la máquina se ajusta a la velocidad nominal con la ayuda del regulador de derivación R como se muestra en la figura.

Cálculo de la eficiencia

Deje, yo0 es la corriente sin carga (puede ser medida por amperímetro A1)
Ish es el campo de derivación actual (se puede medir con el amperímetro A2)

Entonces, la corriente de armadura sin carga =
Además, V es el voltaje de suministro. Por lo tanto, la entrada de energía sin carga = VI0 vatios.
En La prueba de Swinburnes La entrada de energía sin carga sólo se requiere para suplir las pérdidas. Las pérdidas que se producen en la máquina son principalmente:

• Las pérdidas de hierro en el núcleo
• Pérdidas por fricción y bobinas
• Pérdida de cobre de la armadura.

Como la salida mecánica sin carga de la máquina es cero en la prueba de Swinburnes, la potencia de entrada sin carga sólo se utiliza para alimentar las pérdidas.
El valor de la pérdida de cobre de la armadura =
Aquí, Ra es la resistencia de la armadura.
Ahora, no para obtener las pérdidas constantes tenemos que restar la pérdida de cobre de la armadura de la entrada de energía sin carga.

Entonces..,
Después de calcular las pérdidas constantes sin carga ahora podemos determinar la eficiencia en cualquier carga.
Let, I es la corriente de carga con la que tenemos que calcular la eficiencia de la máquina.
Entonces, la corriente de armadura (Ia) será (I I Ish), cuando la máquina está en marcha.
Y cuando la máquina está generando.

Cálculo de la eficiencia cuando la máquina está en marcha con carga

Entrada de energía = VI
Pérdida de cobre de la armadura,
Pérdidas constantes,

Eficiencia del motor:

Cálculo de la eficiencia cuando la máquina se genera con carga

Entrada de energía = VI
Pérdida de cobre de la armadura,
Pérdidas constantes,

Eficiencia del generador:

Ventajas de la prueba Swinburnes

Las principales ventajas de esta prueba son:

1. 1. Esta prueba es muy conveniente y económica ya que se requiere muy poca energía de la fuente para realizar la prueba.
   2. Como se conocen las pérdidas constantes, la eficiencia de La prueba de Swinburnes puede ser predeterminado en cualquier carga.

Desventajas de la prueba de Swinburnes

Las principales desventajas de esta prueba son:

1. 1. La pérdida de hierro es descuidada aunque hay un cambio en la pérdida de hierro de ninguna carga a carga completa debido a la reacción de la armadura.
   2. No podemos estar seguros de la conmutación satisfactoria con carga porque la prueba se hace sin carga.
   3. No podemos medir el aumento de la temperatura cuando la máquina está cargada. Las pérdidas de energía pueden variar con la temperatura.
   4. En Los motores de la serie DCla prueba de Swinburnes no se puede hacer para encontrar su eficiencia ya que es una prueba sin carga.
