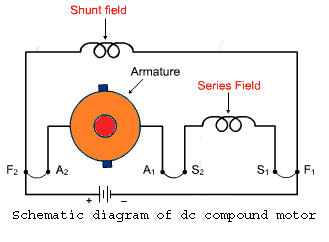

A motor de corriente continua de bobinado compuesto (también conocido como motor compuesto de DC) es un tipo de motor auto-excitado, y está compuesto de ambas series las bobinas de campo S1 S2 y bobinas de campo de derivación F1 F2 conectado a la el arrollamiento de la armadura como se muestra en la siguiente figura.
Las dos bobinas de campo proporcionan la cantidad necesaria de flujo magnéticoque se une a la bobina de la armadura y produce el par necesario para facilitar la rotación a la velocidad deseada. Como podemos entender, un motor de corriente continua de bobinado compuesto se forma básicamente por la amalgama de un Motor de corriente continua con bobina de derivación y motor de corriente continua con devanado en serie para lograr las mejores propiedades de ambos tipos. Como un motor de corriente continua con bobinado en derivación, está dotado de una característica de regulación de velocidad extremadamente eficiente, mientras que el El motor de la serie DC tiene un alto par de arranque.
Así que el motor de corriente continua de bobinado compuesto llega a un compromiso en términos de estas dos características y tiene una buena combinación de regulación de velocidad adecuada y un alto par de arranque.
Aunque su par de arranque no es tan alto como en el caso de Motor de corriente continuani su regulación de velocidad es tan buena como una motor de corriente continua de derivación. Las características generales del motor de derivación de CC se encuentran entre estos dos límites extremos. Puedes aprender más sobre los motores estudiando nuestro MCQs eléctricos.
Tipos de motor de corriente continua de herida compuesta
El motor de corriente continua de bobinado compuesto puede subdividirse en dos tipos principales sobre la base de su conexión del devanado de campo con respecto a la el arrollamiento de la armaduray lo son:
Motor de corriente continua con herida compuesta de derivación larga
En el caso de un motor de CC de bobinado compuesto de derivación larga, el devanado de campo de derivación se conecta en paralelo a través de la combinación en serie de la armadura y la bobina de campo en serie, como se muestra en el siguiente diagrama.
Ecuación de voltaje y corriente del motor de CC de larga derivación.
Deja que E y yototal ser el suministro total voltaje y actual suministrados a los terminales de entrada del motor. Y yo…a, Ise , Ish sean los valores de la corriente que fluye a través de la resistencia de la armadura Ra, la resistencia de la serie de bobinas Rse y la resistencia del bobinado de la derivación Rsh respectivamente.
Ahora sabemos que en el motor de derivación,
Y en el motor en serie
Por lo tanto, la ecuación de corriente de un motor de corriente continua de bobinado compuesto viene dada por
Y su ecuación de voltaje es,
Motor de corriente continua con compuesto de derivación corto.
En el caso de un motor de corriente continua de bobinado compuesto corto, el bobinado del campo de derivación está conectado en paralelo a través de la el arrollamiento de la armadura sólo. Y la bobina de campo en serie se expone a toda la corriente de suministro, antes de ser dividida en corriente de campo de inducido y de derivación como se muestra en el siguiente diagrama.
Ecuación de voltaje y corriente del motor de corriente continua con compuesto de cortocircuito
Aquí también dejemos que E y yototal ser el suministro total voltaje y la corriente suministrada a los terminales de entrada del motor. Y yo…a, Ise, Ish sean los valores de la corriente que fluye a través de la resistencia de la armadura Ra, la resistencia de la serie de bobinas Rse y la resistencia del bobinado de la derivación Rsh respectivamente.
Pero en el diagrama de arriba podemos ver,
Ya que toda la corriente de suministro fluye a través del bobinado de campo en serie.
Y como en el caso de un motor de derivación de corriente continua,
La ecuación (2) y (3) da la ecuación de corriente de un motor de corriente continua de bobinado compuesto corto.
Ahora para igualar la ecuación del voltaje, aplicamos La ley de Kirchoffs …al circuito y llegar,
Pero desde que
Por lo tanto, el último voltaje La ecuación puede ser escrita como,
Aparte de la clasificación arriba mencionada, un motor de corriente continua con bobinado compuesto puede ser subdividido en dos tipos dependiendo de la excitación o la naturaleza del compuesto, es decir.
La composición acumulativa del motor de corriente continua
Se dice que un motor de corriente continua de bobinado compuesto se compone de forma acumulativa cuando el flujo del campo de derivación producido por el bobinado de derivación ayuda o mejora el efecto del flujo del campo principal, producido por el bobinado en serie.
Compuesto diferencial del motor de corriente continua
De manera similar a motor de corriente continua de bobinado compuesto se dice que se compone de manera deferente cuando el flujo debido a que el bobinado del campo de derivación disminuye el efecto del bobinado de la serie principal. Este rasgo particular no es realmente deseable, y por lo tanto no encuentra mucha aplicación práctica.
El flujo neto producido en este caso es menor que el flujo original y por lo tanto no encuentra mucha aplicación práctica.

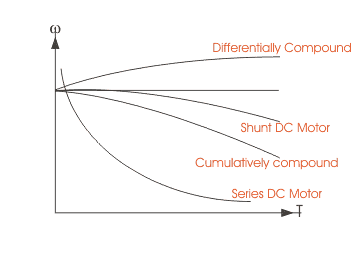

La característica de composición del motor de corriente continua autoexcitado se muestra en la siguiente figura.
