Multivibrador biestable

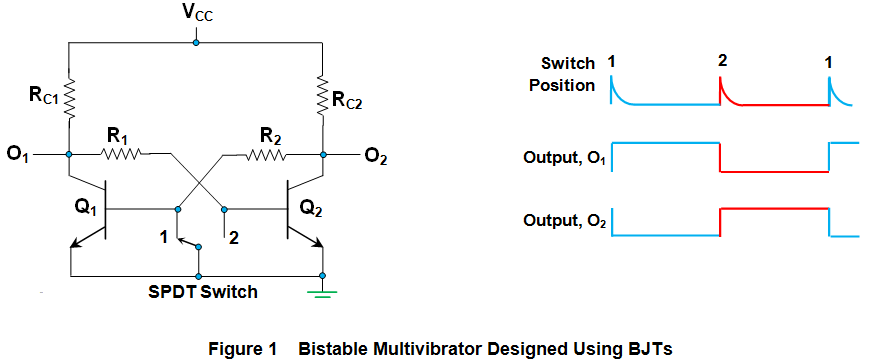

Multivibradores biestables son los multivibradores que dependen de los disparadores externos para cambiar entre sus dos estados estables permitidos. Estos circuitos también se conocen como Circuitos de Disparo o Circuitos Eccles Jordon o Circuitos de Conmutación de Escala 2 o Binarios o más popularmente como Chancletasformando los bloques básicos de construcción de los sistemas digitales secuenciales. Estos circuitos pueden ser diseñados de diferentes maneras, por ejemplo, pueden componerse de transistores o Op-Amps o 555 temporizador Los CI junto con los componentes pasivos, el resistencias. La figura 1 muestra tal circuito diseñado usando dos Transistores de unión bipolar NPN (BJTs) Q1 y Q2 y cuatro resistencias RC1, RC2, R1 y R2.

Multivibrador biestableMultivibrador biestable

Inicialmente, consideremos que el interruptor del SPDT está en la posición 1, lo que hace que la base del transistor Q se convierta en la base.1. Como resultado, Q1 será OFF (región de corte) mientras que su colector se mantendrá en VCCdebido a que la salida en O1 …se irá a lo alto. Este giro hacia adelante sesga la unión BE del transistor Q2…encendiéndolo (en el modo de saturación de operación). Debido a esto, el colector actual fluye a través de la resistencia del colector RC2…haciendo un cortocircuito en el terminal colector de Q…2 a la tierra. Así, para este caso, la salida en O2 la terminal se baja.

Este estado del circuito permanece inalterado durante un período de tiempo indefinido, a menos que sea activado externamente. En este caso, el acto de cambiar la posición del interruptor de 1 a 2 actúa como un disparador externo para el circuito. Al hacerlo, la base del transistor Q2 se pondrá a tierra, apagándolo (región de corte). Esto también causa que la VCC para aparecer en la terminal de colectores de Q2que a su vez resulta en un alto rendimiento en O2 terminal. Además, en este estado, Q1 se encenderá (se pone en modo de saturación de operación) cuando tenga su base conectada al terminal colector de Q2 a través de R2. Debido a esto, el terminal colector de Q1 se pondrá en cortocircuito a tierra, causando que la salida en la terminal O1 …para ir a lo más bajo. Este estado del circuito se mantiene de nuevo hasta que se dispara de nuevo.

De la explicación presentada, se pueden concluir los dos puntos siguientes sobre la naturaleza de los circuitos biestables.

  1. Los circuitos biestables no se disparan solos, ya que dependen de las entradas de disparo proporcionadas por el usuario para cambiar su estado.
  2. En estos circuitos, las formas de onda de salida obtenidas en la terminal O1 y O2 son complementarias entre sí, siempre.

Además, cabe señalar que la activación en el caso del circuito biestable se experimenta más convenientemente por medios electrónicos que mecánicamente. Este tipo de activación puede ser de naturaleza asimétrica o simétrica. En el caso del disparo asimétrico, el disparo para cada uno de los transistores se obtiene de fuentes separadas y es independiente de cada una de ellas. A continuación, el disparo simétrico puede ser de cualquiera de los siguientes tipos: disparo de base simétrica o disparo de colector simétrico o disparo híbrido simétrico.
Estos circuitos biestables se utilizan como dispositivos de almacenamiento de memoria, circuitos de cronometraje, divisores de frecuencia, conmutadores electrónicos, circuitos de conteo, registros de turno…generadores de pulsos de reloj, controladores de relé e incluso en el campo de los radares y las comunicaciones.
