El placa de circuito impreso también se llama tablero de cableado impreso, PCB …para abreviar. Una placa aislante como material base, cortada en alguna dimensión con un patrón y un orificio conductor (como los orificios de los componentes, los orificios de sujeción, los orificios de paso chapados, etc.) para reemplazar la almohadilla de los dispositivos electrónicos, y hacer una interconexión entre los componentes electrónicos. Lo que es más, el PCB es un componente electrónico importante, es un soporte de los componentes electrónicos y las conexiones eléctricas. Así que la razón por la que se llama placa de circuito impreso es que hacer con la impresión electrónica.
¿Qué papel juega el PCB?
PCB juega un papel importante en evitar los errores de cableado manual, implementando la conexión automática o el montaje de componentes electrónicos soldando estaño, y probando como la consistencia de PCB, también tiene una buena calidad para los dispositivos electrónicos, mejora la productividad laboral y ahorra el costo para que la reparación después de PCB se utilice en los dispositivos electrónicos.
¿Cómo se está desarrollando la placa de circuito impreso?
El placa de circuito impreso mantiene las propias tendencias de una sola capa a doble capa, multicapa y flexible. Se puede ver que el PCB tiene un gran auge en el proceso de desarrollo de los dispositivos electrónicos con el desarrollo del PCB hacia la alta precisión, alta densidad y fiabilidad, y haciendo bien en ahorrar el costo, mejorar las propiedades y acortar el volumen.
No hay duda de que tenemos la misma opinión sobre las tendencias de desarrollo de la tecnología de fabricación de PCB en el futuro, que se mueven en la dirección de la alta densidad, la alta precisión, el tamaño de los agujeros pequeños, el cableado pequeño, el paso pequeño, la fiabilidad, la multicapa, la transmisión de alta velocidad, el peso ligero y el tipo delgado. Tiende a mejorar la fabricación de PCB, ahorrando el costo, reduciendo la contaminación, y siendo variedades de fabricación de PCB de pequeño volumen.
Historia del Circuito Impreso (PCB)
Paul Eisler, de Austria, el primero en hacer el circuito impreso, desde 1936, aprovechó el PCB en la radio. Y en 1943, el placa de circuito impreso se usó para la radio militar en América y en 1948, PCB se utilizó formalmente para los negocios. Así que la placa de circuito impreso fue popular y tuvo un gran auge desde mediados de los 50.
La interconexión de los componentes electrónicos está terminada en base a la conexión de los cables antes de la llegada de los PCB. Sin embargo, ahora el cable sólo se utiliza para hacer un experimento en el laboratorio; no se puede negar que el PCB tiene que ser una posición de liderazgo en la industria electrónica.
¿En qué consiste un PCB?
Un PCB se compone principalmente de una almohadilla, agujeros pasantes, agujeros de montaje, cables, componentes, conectores, rellenos, límites eléctricos y así sucesivamente. Desempeñan un papel diferente como el siguiente:
- Almohadilla: Se utiliza para soldar el agujero de los componentes de la clavija.
- A través del agujero: Hay una vía con cobre y una vía no metálica, y la vía metálica se utiliza para conectar los pines componentes entre cada capa.
- Agujero de montaje: Se utiliza para fijar la placa de circuito impreso.
- Cableado: Para conectar la película de cobre eléctrico de los pines de los componentes.
- Conector: Para conectar los componentes entre el PCB.
- Relleno: Se utiliza para el revestimiento de cobre de la red de tierra, de modo que tiene un gran efecto en la reducción del control de la impedancia.
- Límite eléctrico: Se utiliza para asegurar la dimensión del PCB, y los componentes no pueden ir más allá de su límite.
¿Cuáles son las ventajas del PCB?
Las razones por las que el PCB es popular es que el PCB tiene algunas ventajas especiales.
Alta Densidad : Durante décadas, el PCB de alta densidad se ha actualizado con la mejora de la integración de los circuitos integrados y la técnica de montaje.
Alta fiabilidad: Puede asegurar que el PCB es genial para trabajar durante mucho tiempo con una serie de pruebas.
Diseñabilidad : Hay algunas demandas para las propiedades del PCB, puede tener un gran efecto en el diseño del PCB con un diseño estandarizado. Como el ahorro de tiempo, y tener una alta eficiencia en la fabricación.
La fabricación: Puede ser fabricado con estandarización, escala y automatización, y asegurar la calidad de la fabricación de PCB consistente por la gestión de modernización.
La prueba: Establecer una gran forma de prueba y estándar para probar y detectar el rendimiento y la vida útil del PCB.
Mountablity : El PCB no sólo es conveniente de montar en gran medida, sino que también se fabrica de forma automática y normal. Lo que es más, el PCB y algunos componentes se montan en los componentes grandes y en la máquina.
Mantenimiento : Los componentes se están normalizando como PCB y los componentes se están diseñando y fabricando en gran medida. Por lo tanto, es conveniente y rápido de cambiar y recuperar una vez que el sistema se está descomponiendo.

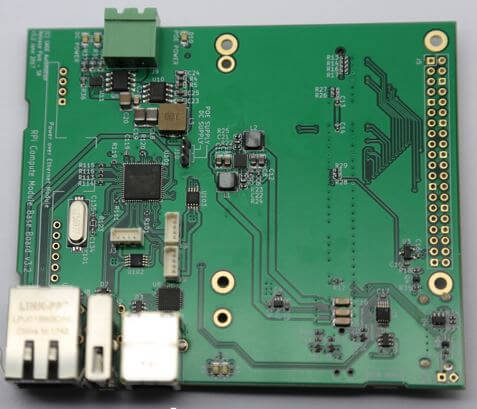

¿Por qué los circuitos impresos suelen ser de color verde?

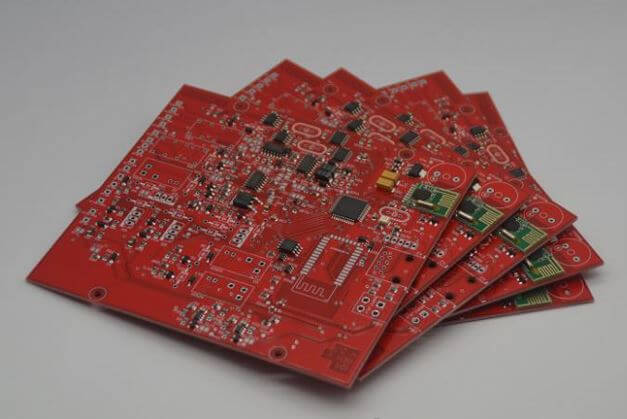

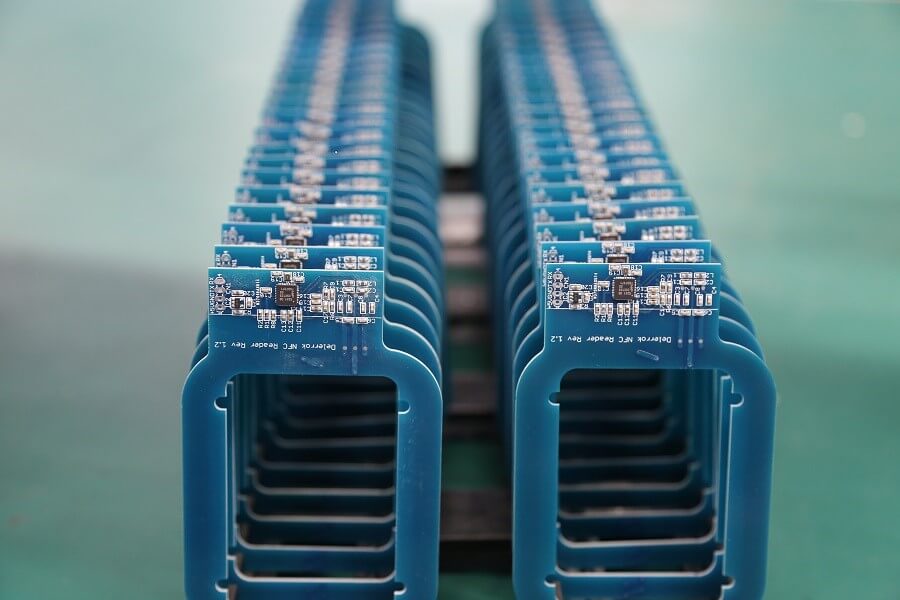

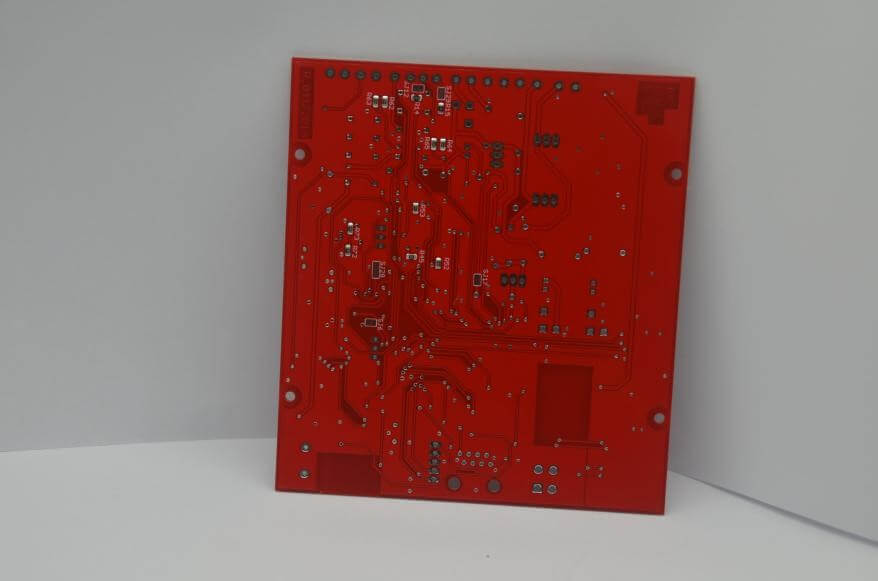

Hay una confusión acerca de por qué están placas de circuito impreso normalmente de color verde para los aficionados a la electrónica e ingenieros. Sin embargo, ¿cuál es el color del PCB antes de que aprendamos la pregunta? De hecho, eso se llama máscara de soldadura. El propósito de la máscara de soldadura es proteger los rastros electrónicos debajo de la humedad y el polvo y controlar el flujo de la soldadura fundida. Y hay algunos otros colores para el PCB, como el amarillo, el azul, el rojo, el negro y así sucesivamente, así que ¿por qué el verde?
Para empezar, es el más popular y tiene una larga historia para hacer máscaras de soldadura de color verde. Y lo que es más, es más barata que otros colores.
En segundo lugar, como todos sabemos, todas las placas necesitan ser fabricadas y ensambladas con PCB, hay algunos procesos para pasar a través de la sala amarilla en la fabricación de PCB, Lo que es más, necesita hacer pruebas de HAL, PCBA y AOI como SMT de soldadura, que son con calibración de posicionamiento óptico, por lo que el color del verde es más fácil y efectivo de escoger.

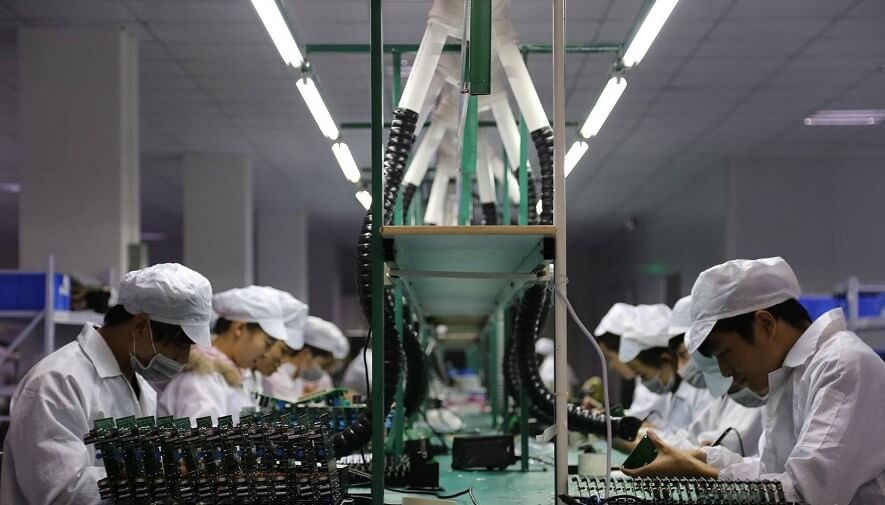

En tercer lugar, es obvio que hay algunos colores comunes para el PCB, como el rojo, el amarillo, el verde, el azul y el negro. Como el problema de proceso, una gran cantidad de líneas de prueba se basa en los trabajadores para comprobar con los ojos en el pasado, es duro y difícil para ellos hacer este trabajo con la luz dura, por lo que el color verde es bueno para sus ojos. Afortunadamente, ahora es popular usar la prueba de la sonda voladora. Sin embargo, el color verde continúa.

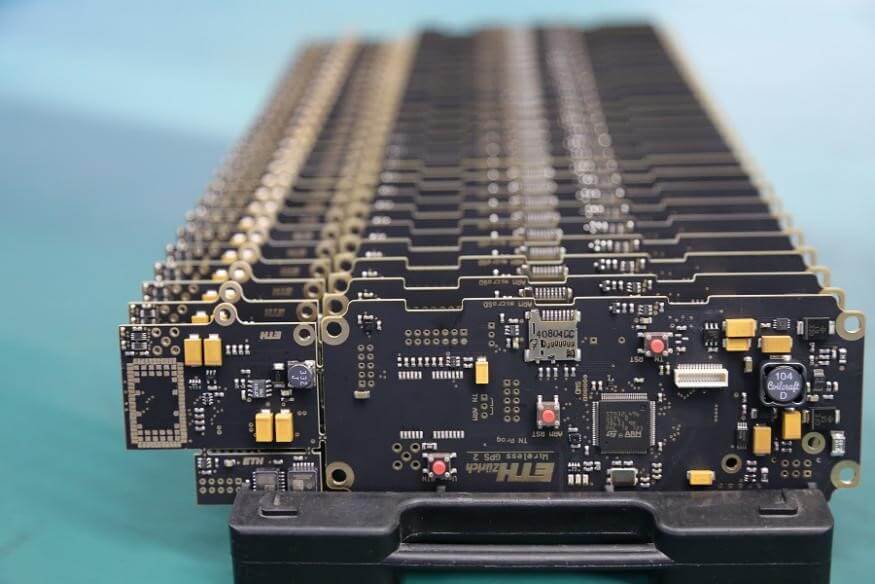

En cuarto lugar, el color del azul se mezcla con el cobalto, y el negro es el carbono, que es conductivo, por lo que es peligroso acortar. Además, el color verde es mejor para el medio ambiente, y no desprende un gas venenoso a altas temperaturas.
