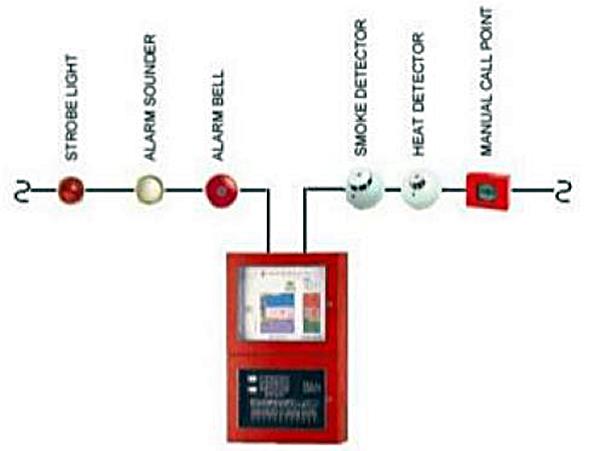

Introducción del sistema de detección y alarma de incendios
Detectores de fuego están diseñados para detectar una o más de las tres características del fuego: humo, calor y llamas. Además, cada sistema de detección de incendios debe incluir puntos de llamada manual (rotura de cristales), para que en caso de incendio pueda ser de ayuda inmediata.
Durante un incendio la importancia de la activación de los ocupantes a través de la alarma o la campana es de lo más vital y esto puede realizarse a través de sistema de alarma.
Sistema de alarma contra incendios se diseñará para proporcionar seguridad contra el fuego las 24 horas del día en la completa planta de energía …en la zona.
Tipo analógico direccionable basado en microprocesador sistema de alarma y detección de incendios que se utilizará en varios edificios/áreas para detectar y proporcionar una señal de alarma en el panel principal de alarma contra incendios que se ubicará en la sala de control central. La alarma de incendios se repetirá en un panel de alarma repetidor en la estación de bomberos.
El anuncio del panel principal de la alarma de incendios estará ubicado en el edificio de control. En el cuartel de bomberos habrá un panel repetidor. El número total de anuncios se basará en las necesidades específicas de la planta.
Se prevé una (1) sirena de 10 Km de alcance para avisar en caso de incendio.
Además, el panel PLC se proporcionará en la casa de bombas de incendio y en la casa de bombas de espuma.
¿Por qué se requiere un sistema de detección y alarma de incendios
Sistema de detección y protección contra incendios se requiere por las siguientes razones:
- Para detectar el fuego en la zona durante la etapa inicial.
- Para alertar a los ocupantes, para que escapen del edificio con seguridad.
- Convoca a personal entrenado para que se encargue de controlar el fuego lo antes posible.
- Para iniciar el control automático de fuego y el sistema de supresión.
- Para apoyar y supervisar el control de incendios y sistema de supresión.
Tipo de detectores de incendios

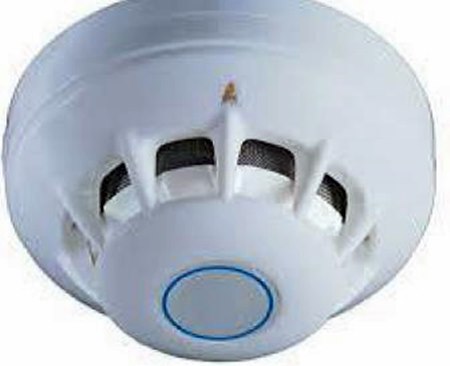

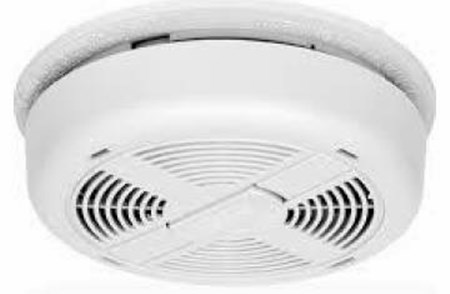

- Detector de humo
- Detector de incendios

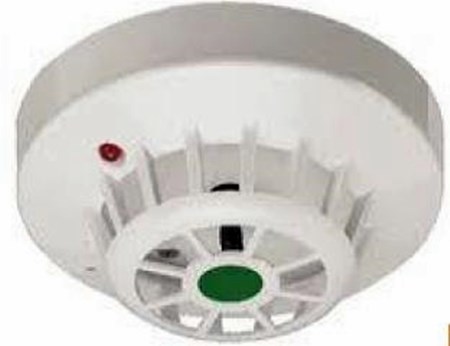

- Detector de calor
Área que será cubierta por el Sistema de Detección y Protección de Incendios
| Sl. No. | Sistema de detección de incendios | Área a ser cubierta |
| 1 | Sistema de detección de humo |
|
| 2 | Sistema de detección de cable de detección de calor lineal |
|
| 3 | Sistema de detección de calor de bombilla de cuarzo |
|
| 4 | Detectores de infrarrojos |
|
Filosofía de diseño del sistema de detección y alarma de incendios
- El Panel de control basado en PLC en las casas de bombas indicará el estado de cada bomba, la presión del sistema, el funcionamiento de los hidrantes o del sistema de rociado, el fallo de arranque de las bombas, la salubridad y el fallo de las baterías/cargadores, el suministro principal, el nivel bajo/muy bajo de agua en el sistema de suministro de agua, el estado de los compresores, la estación de selección de las baterías y los cargadores de los paneles y los motores diesel, etc. Las alarmas de estos paneles también estarán disponibles en la estación de bomberos en un panel repetidor y en el panel principal de alarma de incendios en la sala de control.
- El Paneles de tipo direccionable basados en PLC en las salas de control central recibirán la señal de sensor de varias áreas/equipos de las respectivas unidades.
- El Panel direccionable basado en microprocesador evaluará las señales recibidas de los detectores, transmitirá las alarmas de incendio o de avería (audiovisuales) a los puntos preestablecidos, supervisará y vigilará la completa detección de incendios y circuitos de extinción, iniciar funciones de control como el cierre de puertas contra incendios, apagado de ventiladores de tiro, planta/equipo de aire acondicionado y ventilación, cierre de compuertas contra incendios en el sistema de aire acondicionado y ventilación, etc. Abrir las rejillas de extracción de humo, encender el equipo de extracción de humo, encender la iluminación de emergencia, activar los relés de bloqueo de los transformadores, etc.
- Todos los circuitos de los detectores a los paneles y los circuitos de los paneles a los dispositivos de accionamiento (como válvulas solenoides, válvulas de diluvio, pulsadores, etc.) estarán en circuito cerrado y en estrecha vigilancia para la apertura y el cierre de los circuitos.
- En el panel principal de alarma contra incendios se dispondrá de instalaciones para ajustar la sensibilidad, aislar los detectores, etc. del panel.
- Panel de detección de incendiosEl sistema de monitoreo y anuncio de alarmas funcionará con suministro de corriente continua, junto con el banco rectificador asociado. Además, cada panel tendrá la provisión de baterías para su carga.
- Cada juego de baterías tendrá la capacidad para un período de 12 horas a partir del instante de cargador/Fallo del CA.
- Las señales de salida serán pintadas con chapa de acero laminado en frío de calibre 18. Esta lámina debe ser adecuada para ser fijada en las paredes o colgada del techo. Las señales de salida de emergencia o de no emergencia se mostrarán a ambos lados de las señales de salida.
