Aplicaciones del Puente Hays

Antes de presentar El puente Hays recordemos las limitaciones de El puente Maxwellpara comprender la necesidad de Aplicaciones del Puente Hays. El puente Maxwell sólo es adecuado para medir las bobinas de factor de calidad media, sin embargo no es adecuado para medir el factor de alta calidad (Q > 10). Para superar esta limitación es necesario hacer una modificación en el puente Maxwell para que sea adecuado para medir el factor Q en un amplio rango. Este puente Maxwell modificado se conoce como puente Hays.

Teoría del Puente Hays

Como dije antes que El puente Hays es el puente Maxwell modificado, ahora surge la pregunta aquí en nuestra mente de que donde

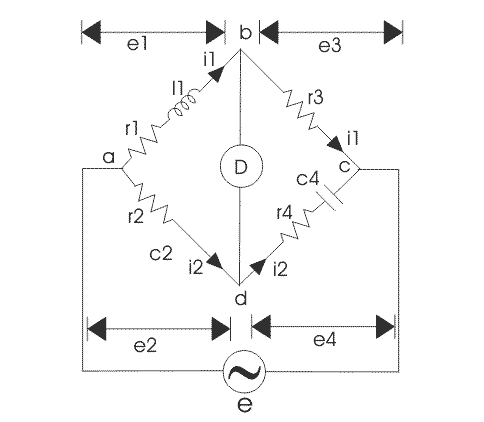

necesitan hacer modificaciones. Para entender esto, consideremos el diagrama de conexión que se da a continuación:
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones

En este puente el resistencia eléctrica está conectado en serie con el estándar condensador. Aquí.1 es desconocido inductor conectado en serie con la resistencia r1. c4 es un condensador estándar y r2, r3, r4 son pura resistencia eléctrica que forman otros brazos del puente.
De la teoría del puente de CA podemos escribir en el punto de equilibrio,
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones

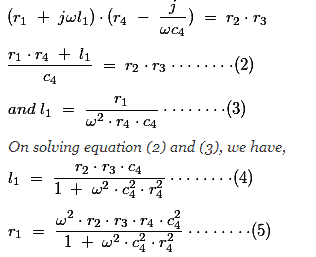

Sustituyendo los valores de z1, z2, z3 y z4 en la ecuación (1) que obtenemos,
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones

Ahora, el factor Q de una bobina viene dado por
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones
Las ecuaciones (4) y (5) dependen de la frecuencia de la fuente, por lo tanto, para encontrar el valor exacto de l1 y r1 deberíamos saber el valor correcto de la frecuencia de la fuente.
Reescribamos la expresión para l1,
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones
Ahora, si sustituimos Q >10, entonces 1/Q2 = 1 / 100 y por lo tanto podemos descuidar este valor, por lo tanto descuidar 1/Q2 tenemos r2r3c4 que es el mismo que hemos obtenido en El puente Maxwell por lo tanto El circuito del puente de Hays es más adecuado para la medición de altos inductores.

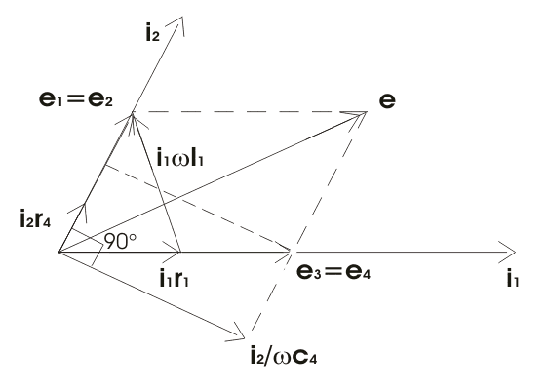

Háganos saber más acerca de El circuito del puente de Hays diagrama del puente de Hays que será muy útil para entender el El diagrama de fáseres del puente Hays. Un medidor está conectado entre los puntos b y d del puente. El brazo ab consiste en resistencia r1 e inductor, l1 (la caída total a través de esto es e1) y el brazo ad consiste en la resistencia pura r2 (la caída total a través de esto es e2). El brazo bc consiste en la resistencia pura haciendo una gota de e3 mientras que el CD del brazo consiste en resistencia r4 y un condensador que hace que la caída total de e4. Ahora vamos a dibujar diagrama de fases del puente Haysen el punto nulo e1 debe ser igual a e2 y también e3 debe ser igual a e4 como el actual El flujo a través del BD es cero. Vamos a tomar i1 como el eje de referencia y por lo tanto la corriente i2 conduce por i1 por algún ángulo (como se muestra en El diagrama de fáseres del puente Hays abajo) porque un condensador está conectado en la rama cd haciendo que la corriente i2 liderado por yo1. Marquemos e1 y e2 y la resultante de e1 y e2 por supuesto igual a e. La diferencia de fase entre el Caída de tensión a través de la resistencia eléctrica r4 y >capacitador c4 es de 90o (medido en grados) se muestra claramente en el diagrama de fases del Puente de Hays.
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones
En muchas situaciones prácticas el circuito puente que utiliza la fuente de CA, un rayo electrónico indicador se utiliza para averiguar la condición de equilibrio abriendo y cerrando el área de sombra del tubo. Para el equilibrio auditivo se utilizan auriculares, pero la precisión se reduce debido a este método. Para controlar la potencia de funcionamiento del puente y completar el circuito detector se utilizan varios interruptores. Muchas veces las dos funciones de conmutación se fusionan en una sola llave, conocida como llave de puente, esto es para asegurar que la energía aplicada al puente antes que al circuito detector, debido a esta secuencia el efecto del inductor y capacitancia se reduce.

Ventajas del Puente Hays

El puente da una expresión muy simple para el cálculo del inductor desconocido de alto valor. El puente de Hays requiere un valor bajo de r4 mientras que El puente Maxwell requiere un alto valor de r4. Ahora analicemos por qué deberíamos poner un valor bajo de r4 en este puente:
Considere la expresión del factor de calidad,
Teoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases AplicacionesTeoría de Circuitos del Puente Hays Ventajas del Diagrama de Fases Aplicaciones
Como r4 se presenta en el denominador por lo tanto para el factor de alta calidad, r4 debe ser pequeño.

Desventajas del Puente Hays

El puente Hays no es adecuado para la medición del factor de calidad (Q<10) para Q<10 debemos usar el puente de Maxwell.
