INHIBIR la puerta

Ya hemos discutido mucho sobre las puertas lógicas de electrónica digital sistema. Sabemos acerca de las tres puertas básicas, es decir. Y la puerta, Puerta de la sala de operaciones y NO las puertas y las otras puertas como NAND, NOR, EX-OR, EX-NOR etc. Ahora, cuando sepamos lo básico del circuito lógico, discutiremos sobre un tipo especial de puerta, es decir. INHIBIR la puerta. Muchas veces surgen muchas situaciones en las que es necesario habilitar o inhibir las señales lógicas, lo que depende de ciertas otras entradas de control. Aquí es donde surge la necesidad de este tipo de puerta lógica.
Aquí el término INHIBIT significa que la puerta que lo tiene produce una salida cierta o fija, sean cuales sean las entradas o incluso las entradas que se cambien. Podemos explicar esto con una ilustración, supongamos que hay una entrada de cuatro Puerta NOR que tiene un nivel lógico de entrada fijo1.
Entonces obtendremos la salida fija 0 independientemente de lo que sean las otras entradas. Como una entrada es permanentemente 1 la salida será siempre 0. Así que podemos decir que fijar esta única entrada inhibe permanentemente la función de la puerta. Esta puerta funcionará como una normal Puerta NOR sólo cuando esa entrada se cambia a nivel 0. La ilustración anterior explica la función INHIBIR.

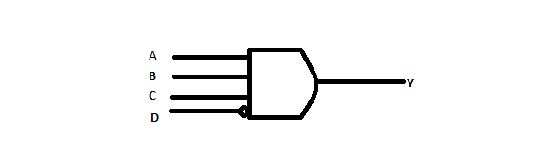

Esta función también está disponible en circuito integrado… formulario para un Y la puerta. Es básicamente una puerta Y que tiene una de sus entradas negada por un inversor. La entrada que es negada actúa para inhibir la puerta. O podemos decir que la puerta se comportará como una puerta Y sólo cuando la entrada negada se establezca en un nivel lógico 0. Ahora veremos esto a través del símbolo del circuito y tabla de la verdad para una entrada de cuatro INHIBIR la puerta.
INHIBIR la puertaINHIBIR la puerta

Ahora, en el diagrama anterior, si todas las entradas de la puerta están permanentemente ligadas al nivel lógico 1, entonces el 0 lógico en la entrada de inhibición producirá un 1 lógico en la salida y un 1 lógico en la entrada de inhibición resultará en una salida de 0 lógico. Ahora veremos la tabla de verdad de la puerta dibujada arriba.

A B C D Y
0 0 0 0 0
0 0 0 1 0
0 0 1 0 0
0 0 1 1 0
0 1 0 0 0
0 1 0 1 0
0 1 1 0 0
0 1 1 1 0
1 0 0 0 0
1 0 0 1 0
1 0 1 0 0
1 0 1 1 0
1 1 0 0 0
1 1 0 1 0
1 1 1 0 1
1 1 1 1 0
