NOT Gate: Principio de funcionamiento y diagrama de circuito

¿Qué es una Puerta NO?

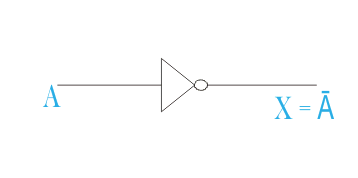

A NO es una puerta es una puerta lógica que sólo invierte la señal digital de entrada. Por eso, una puerta NOT a veces se denomina inversor (no confundir con una inversor de potencia). Una puerta NOT siempre tiene una salida alta o un 1 lógico cuando su entrada es baja o un 0 lógico. Por otro lado una puerta lógica NO siempre tienen una salida baja o lógica 0 cuando la entrada es alta o lógica 1. A continuación se muestra el símbolo lógico de una puerta NOT,
NOT Gate: Principio de funcionamiento y diagrama de circuitoNOT Gate: Principio de funcionamiento y diagrama de circuito

Si la variable binaria de entrada de una puerta NOT se considera como A, entonces la variable binaria de salida de la puerta será . Como el símbolo de no operación es ( ) bar. Si el valor de A es 1.
entonces = 0 y en el opuesto si el valor de A es entonces = 1.
El tabla de la verdad de un NO es una puerta por lo tanto puede ser representado como,
NOT Gate: Principio de funcionamiento y diagrama de circuitoNOT Gate: Principio de funcionamiento y diagrama de circuito

Realización de la puerta NOT

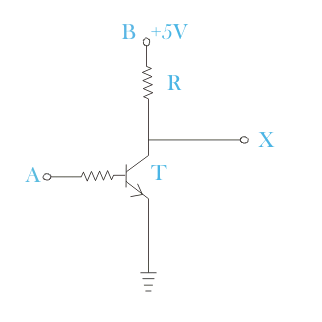

Una puerta NOT se puede realizar fácilmente usando un simple transistor bipolar. A continuación se muestra el circuito de una puerta NOT o de un inversor de transistores,
NOT Gate: Principio de funcionamiento y diagrama de circuitoNOT Gate: Principio de funcionamiento y diagrama de circuito

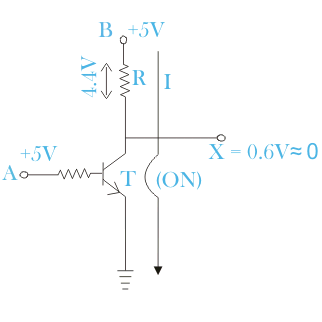

Examinemos el simple circuito anterior aplicando la variable de entrada alta, es decir, +5V.
NOT Gate: Principio de funcionamiento y diagrama de circuitoNOT Gate: Principio de funcionamiento y diagrama de circuito
En esa condición, el transistor T tiene suficiente potencial de base para encenderse.

Tan pronto como el transistor se enciende, el suministro voltaje (+5V) en B obtendrá un camino a la tierra a través de la resistencia R. En la condición ON el transistor se comportará en cortocircuito idealmente, por lo tanto todo el voltaje de suministro caerá a través de resistencia R y no voltaje aparecerá en X y por lo tanto la salida del inversor o NO es una puerta será cero. En el caso real, habrá algunos Caída de tensión a través del colector y el emisor incluso en condición ON, de transistor.
El voltaje de este colector-emisor es de unos 0,6V. Por lo tanto, en la condición de entrada mencionada arriba, el voltaje de suministro completo +5V no caerá a través de la resistencia, sino que será de 5 0,6 = 4,4V. Por lo tanto, 0,6V es prácticamente considerado como el cero lógico o bajo.
Ahora vamos a examinar la condición,

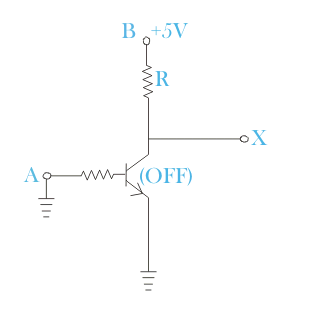

Donde la entrada A = 0V, es decir, el terminal base del transistor se da con 0V o conectado a tierra.
NOT Gate: Principio de funcionamiento y diagrama de circuitoNOT Gate: Principio de funcionamiento y diagrama de circuito
En esa condición, como la base del transistor está a 0 potencial, el transistor T estará en condición OFF y, por lo tanto, el voltaje de suministro no tendrá ningún camino hacia la tierra y todo el voltaje de suministro aparecerá en el terminal de salida de la puerta NOT alto o lógico 1, cuando el terminal de entrada A sea bajo o lógico cero.

NO Puerta IC

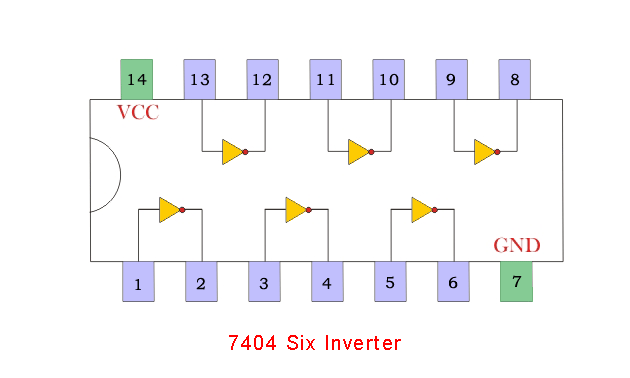

El CI disponible en el mercado para NO es una puerta es IC 7404. Un IC 7404 contiene un total de seis transistores inversores o simplemente seis NO es una puerta.
NOT Gate: Principio de funcionamiento y diagrama de circuitoNOT Gate: Principio de funcionamiento y diagrama de circuito
