El circuito que puede fijar el pico positivo o negativo de la señal de CA de entrada a un nivel requerido es lo que llamamos un circuito de sujeción. Este circuito añade o sustrae rápidamente un elemento de CC a la señal de CA de entrada. Aparte del nombre circuito de sujeciónTambién se utilizan frecuentemente el estabilizador de base, el reintegrador de CC, el desplazador de nivel o el restaurador de CC.

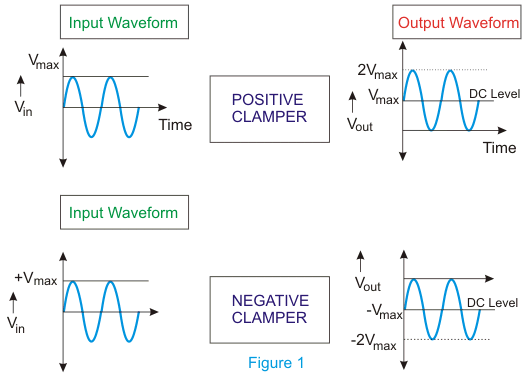

El requisito de Circuito de pinzas… es similar a la de los receptores de televisión; donde la señal se mueve a través de la red de acoplamiento capacitivo, entonces el componente de cc de estas señales se perderá. Este componente de CC (no exactamente el mismo que el de la perdida) se restaurará usando este circuito de sujeción. Este circuito añadirá el elemento de CC que será positivo o negativo a la señal de entrada de CA. Empuja la señal hacia el lado positivo o negativo (mostrado abajo). Aquí; cuando desplaza la señal hacia el lado positivo o hacia arriba, tanto el pico negativo como el nivel cero se encontrarán, lo que se denomina circuito de pinza positivo.
Cuando cambia la señal al lado negativo o negativo, tanto el pico positivo como el nivel cero se encontrarán, lo que llamamos el circuito de abrazadera negativo.
El número mínimo de componentes de una circuito de sujeción es tres a condensador, a resistencia y un diodo. En algunos casos, el suministro de DC también es necesario para dar un cambio adicional. La naturaleza de la forma de onda permanece igual, pero la diferencia está en el nivel de desplazamiento. El valor pico a pico de la forma de onda nunca cambiará.
El valor máximo y el valor medio de la forma de onda de entrada y la salida fijada serán diferentes. La constante de tiempo del circuito (RC) debe ser diez veces el periodo de tiempo del voltaje de entrada (entrada) de CA para una mejor acción de sujeción.

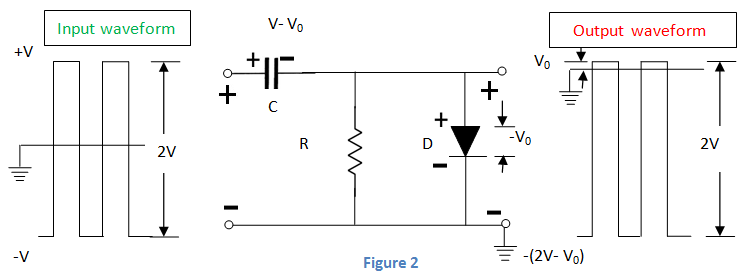

Ahora, podemos asumir una abrazadera negativa que se muestra en la figura 2. A lo largo del medio ciclo positivo de entrada, el diodo D conducirá, y el voltaje de salida será el mismo que el potencial de barrera del diodo (V0). En ese momento, el condensador se cargará a (V V0). A lo largo del medio ciclo negativo de la entrada, el diodo se convertirá en un sesgo negativo, y no tiene ningún papel en el voltaje del condensador. El condensador no puede descargar mucho debido al alto valor de R. Por lo tanto el voltaje de salida será (2V- V0). El pico a pico voltaje será 2V. La forma de onda de salida que obtendremos será la señal original desplazada en dirección descendente.

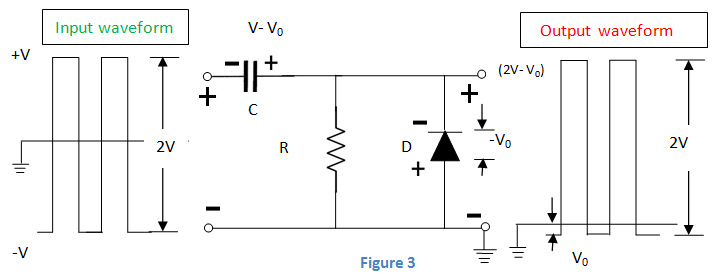

A continuación, podemos asumir una abrazadera positiva que se muestra en la figura 3. La única distinción del circuito anterior es que diodo está en polaridad inversa. Así que la salida será la señal original desplazada en dirección ascendente.
La explicación y el funcionamiento son los mismos que los del circuito de la abrazadera de arriba. Así podemos concluir que obtenemos la abrazadera positiva si el diodo del circuito apunta hacia arriba y obtenemos la abrazadera negativa cuando el diodo apunta hacia abajo.
Principio de funcionamiento del circuito de sujeción
En general, el circuito de pinza depende de una variación en la constante de tiempo del condensador
La constante de tiempo debería ser suficiente para que la tensión del condensador no se descargue considerablemente durante todo el período de diodos no conductores. Se deben seleccionar los valores de capacitancia y resistencia de tal manera que el circuito mantiene el tiempo constante alto. Para evitar una rápida descarga del condensador, el valor de la resistencia debe ser alto. A lo largo de todo el diodo período de conducción, la carga del condensador debería ser muy rápida. Para ello, seleccionamos un pequeño valor de capacitancia.
La C en la pinza positiva se carga rápidamente durante la primera fase negativa del voltaje de entrada de CA. Cuando Ven se convierte en +ve, la C sirve como doblador de voltaje y cuando Ven es ve, la C opera como una batería con el voltaje Ven. Por lo tanto, podemos concluir que el condensador y el voltaje de entrada actúan uno contra el otro. Esto da como resultado un voltaje neto nulo como se ve por la carga.

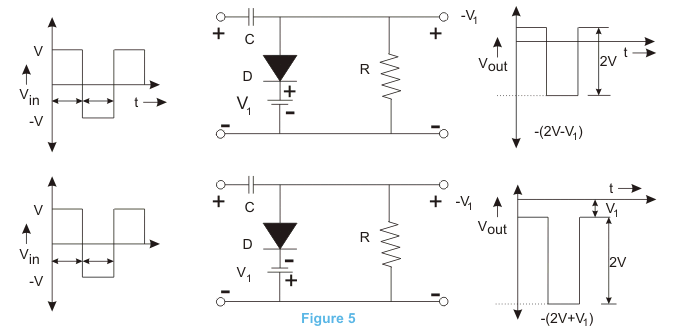

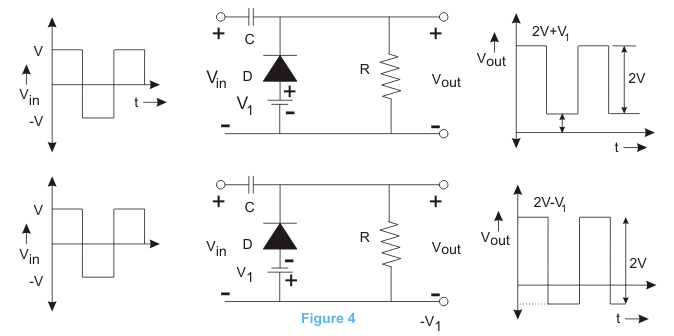

El circuito de sujeción positivo y el circuito de sujeción negativo se muestran en las figuras 4 y 5 respectivamente.
