El diodo funciona sólo cuando está en sesgo hacia adelante, sólo el actual fluye a través de diodo de unión p-n y se encuentra una corriente de salida a través de la carga.
Si dos diodos están conectados de tal manera que un diodo conduce durante una mitad de la entrada voltaje y la otra conduce durante la siguiente mitad del ciclo, en una unidireccional puede fluir a través de la carga durante el ciclo completo del voltaje de impacto.
Esto se conoce como rectificador de onda completa.
Según el diagrama que se muestra a continuación, un centro tocado transformador D1y D2 son dos p-n diodos de unión con características similares D1 conduce por la mitad negativa del voltaje de salida. Así obtenemos la salida voltaje y la salida actual para todo el ciclo de entrada.
Diagrama de circuito del rectificador de diodo de onda completa
El diagrama de circuito de la rectificador de diodos de onda completa …que se indican a continuación,

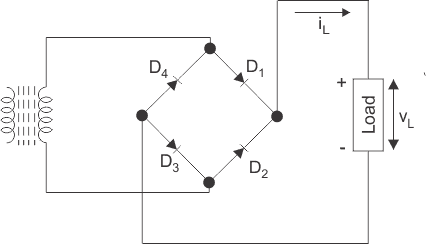

La rectificación de onda completa también puede lograrse utilizando un puente rectificador que está hecho de cuatro diodos.
Según la figura, cuando D1 y D3 son sesgados hacia adelante, se conducen pero D2 y D4 y en D1 y D3 están sesgadas al revés en ambos casos la corriente de carga en la misma dirección.
El puente rectificador tiene varias ventajas sobre el rectificador de onda completa simple. Su rendimiento y eficiencia es mejor que el del rectificador simple de onda completa.

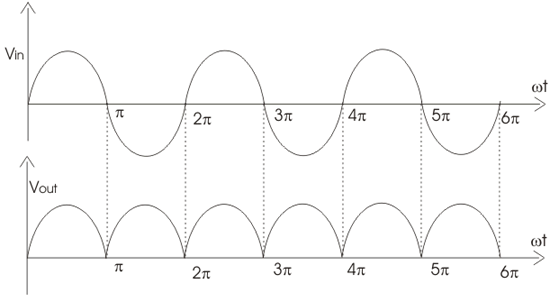

Voltaje de entrada y forma de onda de voltaje de salida
Ahora, los diferentes parámetros para una rectificador de onda completa se da a continuación:
El promedio de la corriente de carga (Idc):
Dejemos que la corriente de carga sea iL = Imsint
El factor de ondulación del rectificador de onda completa es igual a
