Principio de funcionamiento del relé de la copa de inducción Construcción y tipos

Relevo de la copa de inducción

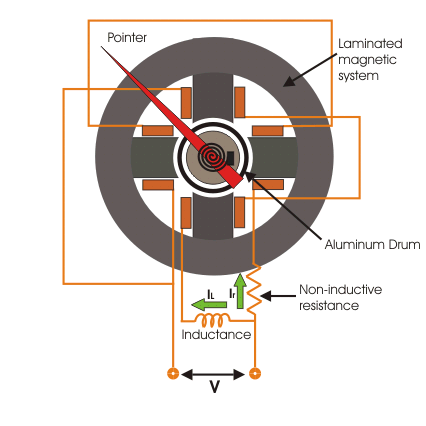

Este relé no es más que una versión del relé del disco de inducción. Relevo de la copa de inducción funcionan con el mismo principio de la inducción de discos de transmisión. La construcción básica de este relé es como cuatro u ocho polos motor de inducción. El número de polos en el relé de protección depende del número de bobinas que se acomoden. La figura muestra un relé de copa de inducción de cuatro polos.
En realidad, cuando cualquiera reemplaza el disco del relé de inducción por una copa de aluminio, la inercia del sistema rotativo del relé se reduce significativamente. Debido a la baja inercia mecánica, la velocidad de funcionamiento del relé de la taza de inducción es mucho mayor que la del relé del disco de inducción. Además, el sistema de polos proyectados está diseñado para dar el máximo par por entrada de VA.

En la unidad de cuatro polos, que se muestra en nuestro ejemplo, el corriente de remolino producido en la copa debido a un par de postes, aparece directamente debajo de otro par de postes. Esto hace que el par por VA de este relé sea unas tres veces mayor que el del relé de tipo disco de inducción con un electroimán en forma de C. Si saturación magnética de los polos puede evitarse mediante el diseño, las características de funcionamiento del relé pueden hacerse lineales y precisas para una amplia gama de operaciones.

Principio de funcionamiento del relé de la copa de inducción

Como dijimos antes, el principio de funcionamiento del relé de la copa de inducciónes el mismo que el motor de inducción. A el campo magnético rotativo se produce por diferentes pares de polos de campo. En el diseño de cuatro polos, ambos pares de polos se suministran de la misma transformadores de corriente secundaria, pero la diferencia de fase entre las corrientes de dos pares de polos es de 90 grados. inductor en serie con la bobina de un par de polos, e insertando un resistencia en serie con la bobina de otro par de polos.

El campo magnético rotativo induce corriente en el aluminio de la copa. Según principio de funcionamiento del motor de inducciónla copa comienza a girar en la dirección del campo magnético giratorio, con una velocidad ligeramente menor que la velocidad de el campo magnético rotativo. La copa de aluminio se sujeta con un resorte de pelo: En condiciones normales el par de restauración del resorte es mayor que el par de desviación de la copa. Así que no hay movimiento de la copa. Pero durante una condición defectuosa del sistema, el actual a través de la bobina es bastante alta, por lo tanto, el par de desviación producido en la copa es mucho más alto que el par de restauración del resorte, por lo que la copa comienza a girar como rotor del motor de inducción. Los contactos unidos al movimiento de la copa a un ángulo de rotación específico.

Construcción del Relevo de la Copa de Inducción

El sistema magnético del relé se construye uniendo números de láminas de acero de corte circular. El polo magnético se proyecta en la periferia interior de estas láminas laminadas.
Las bobinas de campo se enrollan en estos postes laminados. Las bobinas de campo de dos polos opuestos se conectan en serie.
La copa o tambor de aluminio, montado en un núcleo de hierro laminado es llevado por un husillo cuyos extremos encajan en copas o cojinetes de joyas. El campo magnético laminado se proporciona en el interior de la copa o tambor para fortalecer el campo magnético cortando la copa.
Principio de funcionamiento del relé de la copa de inducción Construcción y tiposPrincipio de funcionamiento del relé de la copa de inducción Construcción y tipos

Copa de inducción direccional o relé de potencia

El relé de la copa de inducción es muy adecuado para unidades de comparación direccional o de fase. Esto se debe a que, además de la sensibilidad, los relés de copa de inducción tienen un par constante sin vibración y pares parásitos debido a actual o el voltaje solo son pequeños.

En la taza de inducción direccional o el relé de potencia, las bobinas de un par de polos están conectadas a través de fuente de tensióny las bobinas de otro par de polos están conectadas con fuente de corriente del sistema. Por lo tanto, flujo producido por un par de polos es proporcional al voltaje y el flujo producido por otro par de polos es proporcional a la corriente eléctrica.

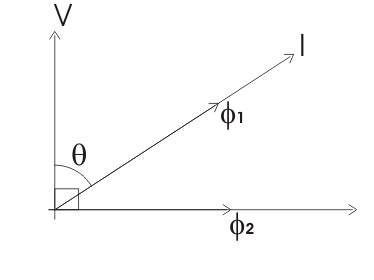

El diagrama vectorial de este relé puede representarse de la siguiente manera,
Principio de funcionamiento del relé de la copa de inducción Construcción y tiposPrincipio de funcionamiento del relé de la copa de inducción Construcción y tipos
Aquí, en el diagrama vectorial, el ángulo entre el voltaje del sistema V y la corriente I es
El flujo producido por la corriente I es1 que está en fase con I.
El flujo producido por el voltaje V, es2 que está en cuadratura con V.
Por lo tanto, el ángulo entre1 y2 es (90o ).
Por lo tanto, si el par producido por estos dos flujos es Td.

Donde, K es la constante de proporcionalidad.
Aquí en esta ecuación hemos asumido que, flujo producido por los desfases de la bobina de voltaje 90o detrás de su voltaje. Diseñando este ángulo se puede hacer que se acerque a cualquier valor y una ecuación de par T = KVIcos ( ) obtenida donde es el ángulo entre V e I. Por consiguiente, los relés de copa de inducción pueden ser diseñados para producir el máximo par cuando el ángulo = 0 o 30o, 45o o 60o.
Los relés que están diseñados de tal manera, que, producen el máximo par a = 0, es el relé de potencia de la copa de inducción P.
Los relés producen un par máximo cuando = 45o o 60o…se usan como un relé de protección direccional.

Reactancia y Relevo de la Copa de Inducción tipo MHO

Manipulando la disposición de la bobina de voltaje actual y los ángulos relativos de desplazamiento de fase entre los diversos flujos, Relevo de la taza de inducción puede hacerse para medir la reactancia pura o admisión. Estas características se examinan con mayor detalle en una sesión sobre la retransmisión de distancia electromagnética.
