Interruptor de circuito de vacío o VCB e interruptor de vacío

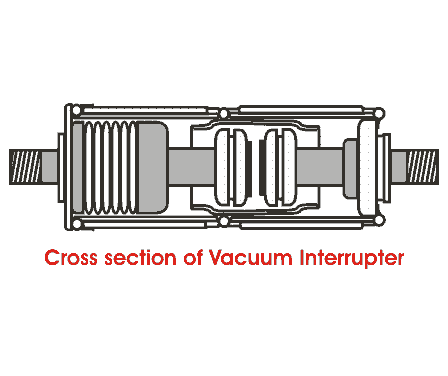

A interruptor de circuito de vacío es una especie de interruptor de circuito… donde el apagado de arco tiene lugar en el vacío. La tecnología es adecuada principalmente para el medio voltaje aplicación. Para el alto voltaje se ha desarrollado la tecnología del vacío pero no es comercialmente viable. La operación de apertura y cierre de actual llevando contactos y asociados… interrupción del arco tienen lugar en una cámara de vacío en el interruptor que se llama interruptor de vacío. El interruptor de vacío consiste en una cámara de arco de acero en el centro de los aislantes de cerámica simétricos. La presión del vacío en el interior de un interruptor de vacío se mantiene normalmente a 10– 6 bar.

El material utilizado para los contactos portadores de corriente desempeña un papel importante en el desempeño de la interruptor de circuito de vacío. El Cu/Cr es el material ideal para hacer contactos de VCB. La tecnología de los interruptores al vacío se introdujo por primera vez en el año 1960. Pero aún así, es una tecnología en desarrollo. A medida que pasa el tiempo, el tamaño del interruptor al vacío se está reduciendo desde su tamaño de principios de los 60 debido a los diferentes desarrollos técnicos en este campo de la ingeniería. La geometría de contacto también está mejorando con el tiempo, desde el contacto a tope de los primeros días cambia gradualmente a la forma espiral, la forma de copa y axial campo magnético contacto. El disyuntor de vacío es reconocido hoy en día como la tecnología de interrupción de corriente más fiable para equipo de conmutación de media tensión. Se requiere un mínimo mantenimiento en comparación con otros interruptores tecnologías.

Ventajas del interruptor de vacío o VCB

La vida útil de interruptor de circuito de vacío es mucho más largo que otros tipos de interruptores. No hay posibilidad de riesgo de incendio como interruptor de circuito de aceite. Es mucho más respetuoso con el medio ambiente que SF6 Interruptor de circuito…. Además de que la contracción del VCB es fácil de usar. El reemplazo del interruptor de vacío (VI) es muy conveniente.

Funcionamiento del interruptor de vacío

El objetivo principal de cualquier interruptor de circuito… es apagar el arco durante el cruce de corriente cero, estableciendo una alta fuerza dieléctrica entre los contactos para que el restablecimiento del arco después de actual el cero se vuelve imposible.

La fuerza dieléctrica del vacío es ocho veces mayor que la del aire y cuatro veces mayor que la de SF6 gas. Esta alta fuerza dieléctrica hace posible apagar una arco de vacío dentro de una brecha de contacto muy pequeña. Para una brecha de contacto corta, baja masa de contacto y sin compresión del medio, la energía de accionamiento requerida en el interruptor de vacío es mínima. Cuando dos áreas de contacto cara a cara están siendo separadas una de la otra, no se separan instantáneamente, el área de contacto en la cara de contacto se reduce y finalmente llega a un punto y luego son finalmente destocadas. Aunque esto ocurre en una fracción de microsegundo, es un hecho. En este instante de destoque de los contactos en el vacío, la corriente a través de los contactos se concentra en ese último punto de contacto en la superficie de contacto y crea un punto caliente.

Como es un vacío, el metal de la superficie de contacto se vaporiza fácilmente debido a ese punto caliente y crea un medio conductor para la trayectoria del arco. Entonces el arc se iniciará y continuará hasta el próximo cero actual.
Interruptor de circuito de vacío o VCB e interruptor de vacíoInterruptor de circuito de vacío o VCB e interruptor de vacío
En actual cero este arco de vacío se extingue y el vapor metálico conductor se vuelve a condensar en la superficie de contacto. En este punto, los contactos ya están separados, por lo que no hay duda de la re-vaporización de la superficie de contacto, para el siguiente ciclo de corriente. Esto significa que el arco no puede ser reestablecido de nuevo. De esta manera interruptor de circuito de vacío impide el restablecimiento del arco produciendo una alta fuerza dieléctrica en la brecha de contacto después de la corriente cero.

Hay dos tipos de formas de arco. Para interrumpir la corriente hasta 10 kA, el arco permanece difuso y la forma de descarga de vapor y cubre toda la superficie de contacto. Por encima de 10 kA el arco difuso se constriñe considerablemente por su propia campo magnético y se contrae. El fenómeno da lugar a un sobrecalentamiento del contacto en su centro. Para evitarlo, el diseño de los contactos debe ser tal que el arc no permanece estacionario sino que sigue viajando por su propio campo magnético. La forma de contacto especialmente diseñada de interruptor de circuito de vacío hace que el arco estacionario constreñido se desplace a lo largo de la superficie de los contactos, causando así una erosión mínima y uniforme de los contactos.
