El propósito de un torre de refrigeración es reducir la temperatura del agua caliente en circulación para reutilizarla de nuevo en el caldera. Esta agua caliente viene del condensador.
¿Cómo funciona la torre de enfriamiento?
El agua caliente llega a la entrada de la torre y se bombea hasta el cabezal. El cabezal contiene boquillas y rociadores que se utilizan para rociar agua, y aumentará la superficie de agua. Después de eso, el agua llega al relleno de PVC; se utiliza para reducir la velocidad del agua. En la parte superior de la torre de enfriamiento, se utilizan ventiladores para elevar el aire de abajo hacia arriba.
Debido a la baja velocidad y a la mayor área de contacto del agua, hace una buena conexión entre el aire y el agua caliente. El proceso reducirá la temperatura del agua por medio de un proceso de evaporación y el agua enfriada se recoge en la parte inferior de la torre de refrigeración, y esta agua enfriada se utiliza de nuevo en la caldera.

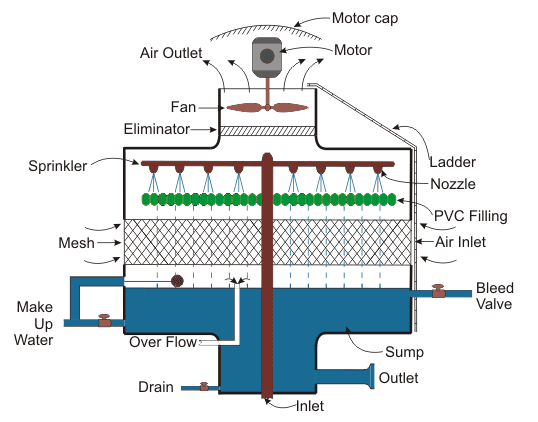

Diferentes partes de la torre de enfriamiento
- Eliminador: No se permite pasar el agua. El eliminador se coloca en la parte superior de la torre, de la cual sólo puede pasar aire caliente.
- Boquillas de pulverización y cabezal: Estas partes se utilizan para aumentar la tasa de evaporación al aumentar la superficie del agua.
- Caída del PVC: Reduce la velocidad de caída del agua caliente y es similar a una colmena.
- Malla: Cuando el ventilador está encendido, utiliza el aire de la atmósfera que contiene algunas partículas de polvo no deseadas. La malla se utiliza para detener estas partículas y no permitir que entre el polvo en torre de refrigeración.
- Válvula de flotación: Se utiliza para mantener el nivel de agua.
- Válvula de sangrado: Se utiliza para controlar la concertación de los minerales y la sal.
- Cuerpo: El cuerpo o la superficie exterior de la torre de enfriamiento a menudo está hecha de FRP (plástico reforzado con fibra), que protege las partes internas de la torre de enfriamiento.
Tipos de torre de refrigeración
Las torres de refrigeración pueden clasificarse en dos tipos

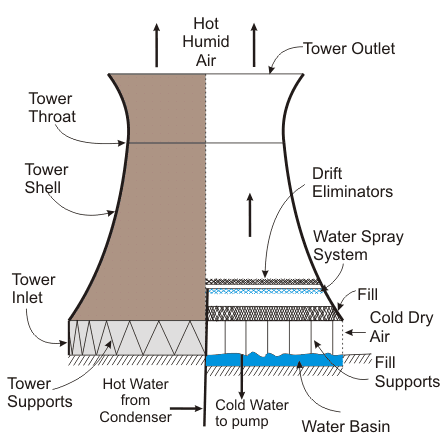

1) Torre de refrigeración de tiro natural: En este tipo de torre de refrigeración, el ventilador no se utiliza para hacer circular el aire sino aquí, encerrando el aire calentado en la chimenea y creará una diferencia de presión entre el aire calentado y el aire circundante. Debido a esta diferencia de presión, el aire entra en la torre de refrigeración. Requiere una gran torre hiperbólica, por lo que el costo de capital es alto pero el costo de operación es bajo debido a la ausencia de un ventilador eléctrico. Hay dos tipos de torre de refrigeración de tiro natural…una torre rectangular de madera y una torre hiperbólica de hormigón armado.

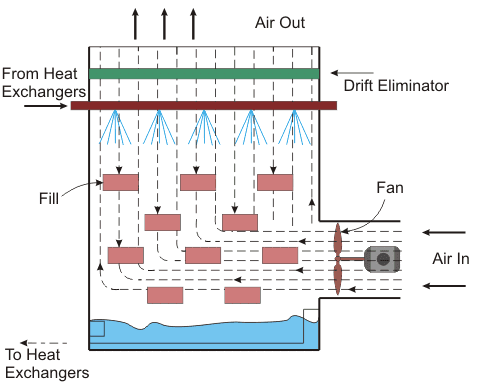

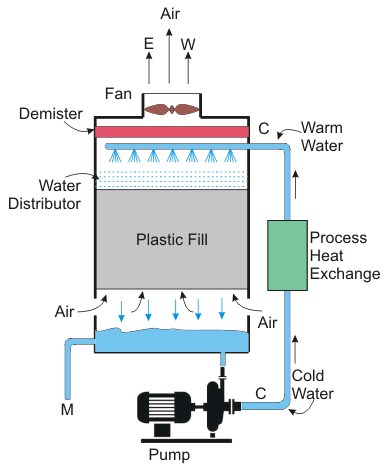

2) Torre de refrigeración mecánica o de tiro forzado: En este tipo de torre de refrigeración, se utiliza un ventilador para hacer circular el aire. Cuando planta de energía funciona con una carga máxima, requiere una tasa muy alta de agua de refrigeración. Para girar el ventilador, utiliza un motor con una velocidad de alrededor de 1000 rpm. El principio de funcionamiento es el mismo que torre de refrigeración de tiro naturalLa única diferencia es que aquí el ventilador está montado en la torre de refrigeración. Si el ventilador se monta en la parte superior de la torre se llama como torre de refrigeración de tiro inducido que es más popular para la instalación de gran capacidad y requiere gran capacidad de ventilador. Así que, torre de refrigeración de tiro forzado contiene un eje horizontal para el ventilador y se coloca en la parte inferior de la torre y la torre de refrigeración de tiro inducido contiene un eje vertical y se coloca en la parte superior de la torre de refrigeración.
