¿Qué es un transductor?
Un transductor eléctrico es un dispositivo capaz de convertir cantidades físicas en una cantidad eléctrica proporcional como voltaje o La corriente eléctrica. Por lo tanto, convierte cualquier cantidad a medir en una señal eléctrica utilizable. Esta cantidad física que debe ser medida puede ser la presión, el nivel, la temperatura, el desplazamiento, etc. La salida que se obtiene del transductor está en la forma eléctrica y es equivalente a la cantidad medida. Por ejemplo, un transductor de temperatura convertirá la temperatura en un potencial eléctrico equivalente. Esta señal de salida puede utilizarse para controlar la cantidad física o mostrarla.
La instrumentación es el corazón de las aplicaciones industriales. La instrumentación es el arte y la ciencia de medir y controlar diferentes variables como el flujo, el nivel, la temperatura, el ángulo, el desplazamiento, etc. Un sistema de instrumentación básica consiste en varios dispositivos. Uno de estos varios dispositivos es un transductor. A transductor juega un papel muy importante en cualquier sistema de instrumentación.
Tenga en cuenta que cualquier dispositivo que sea capaz de convertir una forma de energía en otra forma se llama transductor. Por ejemplo, incluso un altavoz puede ser llamado como un transductor ya que convierte la señal eléctrica en ondas de presión (sonido). Pero un transductor eléctrico convertirá una cantidad física en una eléctrica.
Tipos de transductores
Hay muchos y diferentes tipos de transductoresse pueden clasificar en base a varios criterios como:
Tipos de transductores basados en la cantidad a medir
- Transductores de temperatura (por ejemplo, un termopar)
- Transductores de presión (por ejemplo, un diafragma)
- Los transductores de desplazamiento (por ejemplo. LVDT)
- Transductor del oscilador
- Transductores de flujo
- Transductor inductivo
Tipos de transductores basados en el principio de funcionamiento
- Fotovoltaica (por ejemplo, una célula solar)
- Transductor piezoeléctrico
- Química
- Inducción mutua
- Electromagnética
- Efecto Hall
- Fotoconductores
Tipos de transductores basados en si se requiere o no una fuente de energía externa
Transductor activo
Los transductores activos son aquellos que no requieren ninguna fuente de energía para su funcionamiento. Trabajan con el principio de conversión de energía. Producen una señal eléctrica proporcional a la entrada (cantidad física). Por ejemplo, un termopar es un transductor activo.
Transductores pasivos
Los transductores que requieren una fuente de energía externa para su funcionamiento se llaman transductores pasivos. Producen una señal de salida en forma de alguna variación en resistencia, capacitancia o cualquier otro parámetro eléctrico, que tiene que ser convertido en una señal de corriente o voltaje equivalente. Por ejemplo, una fotocélula (LDR) es un transductor pasivo que variará la resistencia de la célula cuando la luz caiga sobre ella. Este cambio de resistencia se convierte en una señal proporcional con la ayuda de un circuito puente. Por lo tanto, una fotocélula puede ser usada para medir la intensidad de la luz.

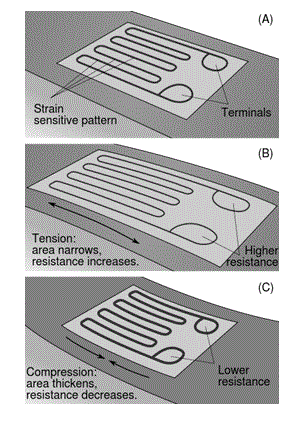

Arriba se muestra una figura de un medidor de tensión adherido que es un transductor pasivo utilizado para medir la tensión o la presión. Como la tensión en el El extensómetro… aumenta o disminuye las curvas o compresiones del calibre extensométrico haciendo que la resistencia del alambre unido a él aumente o disminuya. El cambio en resistencia que equivale al cambio de tensión se mide con la ayuda de un puente. Por lo tanto, la tensión se mide.
