Bobinado de aceite e indicador remoto de temperatura del transformador

Indicador de temperatura del transformador

Estos son generalmente instrumentos de precisión. Un indicador de temperatura de transformador de potencia está especialmente diseñado para protección del transformador además de sus características de indicación de temperatura y control de enfriamiento. Eso significa que este dispositivo realiza tres funciones.

  1. Estos instrumentos indican la temperatura instantánea del aceite y los bobinados del transformador.
  2. También registran el aumento de la temperatura máxima del petróleo y de los bobinados.
  3. Estos instrumentos operan con una alarma de alta temperatura a un valor predeterminado de límite de temperatura permisible.
  4. Los indicadores de temperatura del transformador también pueden activar la interruptores de circuito… asociado con el transformador de potencia cuando la temperatura del aceite o del devanado alcanza un límite predeterminado.
  5. Estos dispositivos también controlan la sistema de refrigeración del transformador. Encienda el equipo de refrigeración cuando el devanado alcance una temperatura alta preestablecida y apáguelo cuando la temperatura baje por un diferencial establecido.

Tipos de indicador de temperatura del transformador

Hay principalmente dos tipos de indicadores de temperatura utilizados en transformador. Principalmente ambos instrumentos son los mismos pero, uno se usa para la temperatura del aceite y el otro para la temperatura de la bobina. Hay otro tipo de indicador de temperatura que se utiliza a menudo en transformador de potenciaque es un poco diferente principalmente y este es un indicador de temperatura remoto.

Los tipos de indicador de temperatura del transformador son…

  1. Indicador de la temperatura del aceite (OTI)
  2. Indicador de temperatura de la bobina (WTI)
  3. Indicador de temperatura a distancia (RTI)

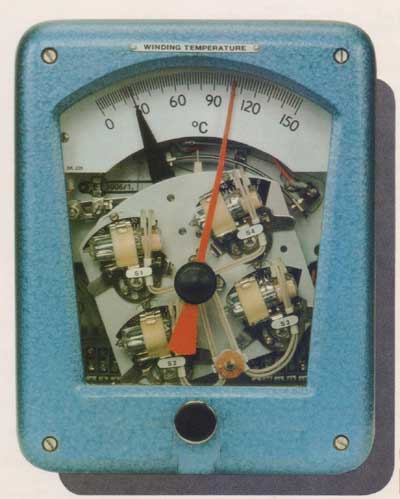

Construcción del indicador de temperatura del transformador

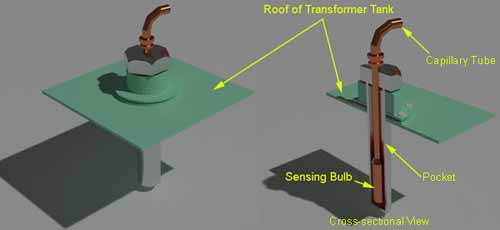

Estos indicadores están provistos de una bombilla sensora. Esta bombilla sensorial está colocada en un bolsillo en el techo del tanque del transformador. El bolsillo está lleno de aceite para transformadores. La bombilla está conectada a la carcasa del instrumento por medio de un tubo flexible de conexión que consiste en dos tubos capilares. Un tubo capilar está conectado al fuelle operativo del instrumento y el otro a un fuelle de compensación. El fuelle de compensación compensa la variación de la temperatura ambiente. La aguja se fija con un carro de acero en el que normalmente se montan cuatro interruptores de mercurio. La temperatura de apertura y cierre de estos interruptores de mercurio puede ajustarse por separado. Un interruptor de mercurio se usa para operar los ventiladores de refrigeración, un interruptor de mercurio se usa para encender las bombas de aceite, un interruptor de mercurio es para la alarma de alta temperatura y el último interruptor se usa para activar el transformador en condiciones de temperatura extremadamente alta.

Además de estos el dial de indicador de la temperatura del aceite también está provisto de un puntero falso que es empujado por el puntero principal cuando la temperatura aumenta. Cuando el puntero principal retrocede debido a la disminución de la temperatura, el puntero ficticio permanece en la posición de temperatura máxima del puntero principal. Esto indica el máximo aumento de temperatura del transformador durante un período de tiempo preestablecido.
Bobinado de aceite e indicador remoto de temperatura del transformadorBobinado de aceite e indicador remoto de temperatura del transformador

Indicador de la temperatura del aceite o OTI

Este dispositivo se utiliza para medir la temperatura superior del aceite. Un indicador de la temperatura del aceite o OTI también se utiliza para la protección del transformador.

Principio operativo del indicador de temperatura del petróleo

Este dispositivo mide la temperatura máxima del aceite con la ayuda de un bulbo sensor sumergido en el bolsillo utilizando la expansión del líquido en el bulbo a través de una línea capilar hasta el mecanismo de funcionamiento. Un mecanismo de enlace y palanca amplifica este movimiento al disco que lleva el puntero y los interruptores de mercurio. Cuando el volumen del líquido en el mecanismo de operación cambia, el fuelle unido al extremo del tubo capilar se expande y contrae. Este movimiento del fuelle se transmite al indicador de temperatura del puntero del transformador a través de un mecanismo de enlace de palanca.

Indicador de temperatura de la bobina o WTI

Este dispositivo mide la temperatura de las bobinas de LV y HV. Un indicador de temperatura del devanado o WTI también se utiliza como protección del transformador.
Bobinado de aceite e indicador remoto de temperatura del transformadorBobinado de aceite e indicador remoto de temperatura del transformador

Principio de funcionamiento del indicador de temperatura del devanado

El principio básico de funcionamiento del WTI es el mismo que el del OTI. Pero la única diferencia es que el bolsillo de la bombilla sensora en la cubierta superior del transformador se calienta por una bobina calefactora que lo rodea. Esta bobina calentadora es alimentada por el secundario de transformadores de corriente asociado con el devanado de los transformadores. Por lo tanto, el actual a través de la bobina del calentador es directamente proporcional a la corriente que fluye por el bobinado del transformador. Esto se debe a que no hay posibilidad de medir directamente la temperatura dentro de un bobinado. Cuando la carga del transformador aumenta, la temperatura del devanado también aumenta y este aumento de temperatura es detectado por el bulbo sensor que rodea la bobina del calentador. El resto del principio de funcionamiento del indicador de temperatura del devanado es el mismo que el del indicador de temperatura del aceite.

Indicador remoto de temperatura

Una precisión potenciómetro montado en el interior de la caja del instrumento funciona como un transmisor y opera un repetidor eléctrico para la lectura remota de la temperatura medida. En un esquema, el transmisor está conectado directamente a los repetidores y el esquema alternativo es conectar el transmisor a un resistenciatransductorque suministrará corriente directa para operar el repetidor.
