Respirador de gel de sílice del transformador

Respirador de gel de sílice del transformador

Siempre que un transformador de energía eléctrica está cargada, la temperatura de la aceite aislante para transformadores aumenta, por lo que el volumen del aceite se incrementa. A medida que el volumen del aceite aumenta, el aire por encima del nivel de aceite en el conservador saldrá. De nuevo a baja temperatura del aceite; el volumen del aceite se reduce, lo que hace que el volumen del aceite se reduzca, lo que hace que el aire vuelva a entrar en tanque conservador.
El aire natural siempre consiste en más o menos humedad en él y esta humedad puede ser mezclada con aceite si se le permite entrar en el transformador. La humedad del aire debe ser resistida durante la entrada del aire en el transformadorporque la humedad es muy dañina para el aislamiento de los transformadores. Un respiradero de gel de sílice es la forma más común de filtrar el aire de la humedad.
Respirador de gel de sílice para el transformador está conectado con el tanque conservador por medio de un tubo de respiración.

Respirador de gel de sílice del transformadorRespirador de gel de sílice del transformador

Construcción de un respirador de gel de sílice

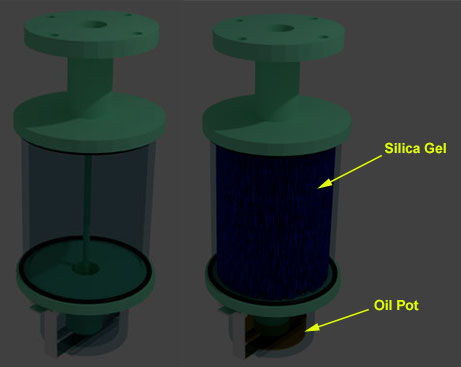

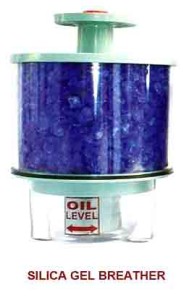

El respiradero de gel de sílice del transformador es muy simple en el aspecto del diseño. No es más que una olla de gel de sílice a través de la cual, el aire pasa durante la respiración del transformador. El gel de sílice es un muy buen absorbente de la humedad. El gel recién regenerado es muy eficiente, puede secar el aire hasta un punto de rocío de menos de -40oC. Un respiradero de gel de sílice bien mantenido funcionará generalmente con un punto de rocío de -35oC siempre y cuando se haya utilizado una cantidad suficientemente grande de gel. La imagen muestra una respiradero de gel de sílice del transformador.

Principio de funcionamiento del respirador de gel de sílice

El cristal de gel de sílice tiene una enorme capacidad de absorber la humedad. Cuando el aire pasa a través de estos cristales en el respiradero, la humedad del aire es absorbida por ellos. Por lo tanto, el aire que llega al conservador es bastante seco, las partículas de polvo del aire quedan atrapadas por el aceite en la taza de sellado del aceite. El aceite en la copa de sellado de aceite actúa como barrera entre el cristal de gel de sílice y el aire cuando no hay flujo de aire a través del respiradero de gel de sílice. El color del cristal de gel de sílice es azul oscuro pero, cuando absorbe la humedad, se vuelve rosa.

Cuando hay suficiente diferencia entre el aire del interior del conservador y el aire exterior, el nivel de aceite de dos componentes del sello de aceite cambia hasta que el nivel de aceite inferior llega justo al borde de la taza invertida, el aire pasa entonces del compartimento de alta presión al compartimento de baja presión del sello de aceite. Ambas cosas suceden cuando el aceite actúa como filtro del núcleo y elimina el polvo del aire exterior.
Respirador de gel de sílice del transformadorRespirador de gel de sílice del transformador
