Resistencia y fuga Reactancia o impedimento del transformador

Reactancia de fuga del transformador

Todos los flujo en el transformador no podrá conectarse con los bobinados primario y secundario. Una pequeña porción de flujo enlazará cualquiera de los dos bobinados pero no ambos. Esta porción de flujo se llama flujo de fuga. Debido a esto fuga de flujo en el transformador…habrá una auto-reacción en el devanado en cuestión. Esta auto-reactividad del transformador se conoce alternativamente como reactancia de fuga del transformador. Esta auto-reacción asociada con resistencia del transformador es la impedancia. Debido a esto impedancia del transformadorhabrá caídas de tensión en los bobinados de los transformadores primarios y secundarios.

Resistencia del transformador

Generalmente, tanto los bobinados primarios como los secundarios de transformador de energía eléctrica están hechos de cobre. El cobre es un muy buen director de actual pero no un superconductor. En realidad, tanto el superconductor como la superconductividad son conceptuales, prácticamente no están disponibles. Así que ambos bobinados tendrán alguna resistencia. Esta resistencia interna de los bobinados primarios y secundarios se conoce colectivamente como resistencia del transformador.

Impedancia del transformador

Como dijimos, tanto los bobinados primarios como los secundarios tendrán resistencia y la reactancia de fuga. Estas resistencias y reactancias estarán en combinación, no es nada más que impedancia del transformador. Si R1 y R2 y X1 y X2 son la resistencia primaria y secundaria y reactancia de fuga del transformador respectivamente, entonces Z1 y Z2 La impedancia de los bobinados primarios y secundarios son respectivamente,

La impedancia del transformador juega un papel vital durante funcionamiento en paralelo del transformador.

Fuga de flujo en el transformador

En transformador idealtodo el flujo se enlazará con los devanados primarios y secundarios, pero en realidad, es imposible enlazar todo el flujo del transformador con los devanados primarios y secundarios. Aunque el flujo máximo se enlazará con ambos devanados a través de la núcleo del transformador pero aún así habrá una pequeña cantidad de flujo que unirá cualquiera de las dos bobinas, pero no ambas. Este flujo se llama flujo de fuga que pasará a través del aislamiento de la bobina y aceite aislante para transformadores en lugar de pasar por el núcleo. Debido a esto fuga de flujo en el transformador…tanto los bobinados primarios como los secundarios tienen una reactancia de fuga. La reactancia del transformador no es más que reactancia de fuga del transformador. Este fenómeno en el transformador se conoce como fuga magnética.
Resistencia y fuga Reactancia o impedimento del transformadorResistencia y fuga Reactancia o impedimento del transformador

Las caídas de tensión en los bobinados ocurren debido a impedancia del transformador. La impedancia es una combinación de resistencia y reactancia de fuga del transformador. Si aplicamos voltaje V1 a través del primario del transformador, habrá un componente I1X1 para equilibrar la EMF autoinducida primaria debido a la reactancia de fuga primaria. (Aquí, X1 es la reactancia de fuga primaria). Ahora bien, si también consideramos la caída de voltaje debido a la resistencia primaria del transformador, entonces la ecuación de voltaje de un transformador puede ser fácilmente escrito como,

De manera similar para la reactancia de fuga secundaria, la ecuación de voltaje del lado secundario es,

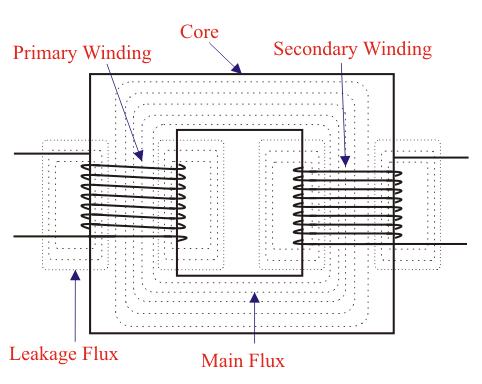

Aquí en la figura de arriba, los bobinados primario y secundario se muestran en extremidades separadas, y esta disposición podría resultar en una gran flujo de fuga en el transformador porque hay un gran espacio para las fugas. Las fugas en los devanados primarios y secundarios podrían eliminarse si los devanados pudieran ocupar el mismo espacio. Esto, por supuesto, es físicamente imposible pero, colocando el secundario y el primario de manera concéntrica puede resolver el problema en buena medida.
