Protección restringida de Falla de Tierra del Transformador | Protección del REF

Protección restringida de la falla terrestre del transformador

Una falla externa en el lado de la estrella resultará en actual que fluye en la línea transformador de corriente de la fase afectada y al mismo tiempo una corriente de equilibrio fluye en la corriente neutra transformador…por lo que la corriente resultante en el relé es, por lo tanto, cero. Por lo tanto, este relé REF no se activará por un fallo de tierra externo. Pero durante un fallo interno, el transformador de corriente del neutro sólo lleva la corriente de fallo de desequilibrio y el funcionamiento de Falla terrestre restringida El relevo tiene lugar. Este esquema de protección restringida contra fallas de tierra es muy sensible para la falla interna de la tierra de transformador de energía eléctrica. El esquema de protección es comparativamente más barato que el esquema de protección diferencial.

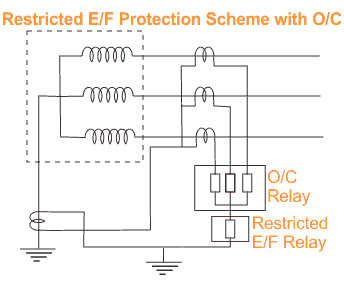

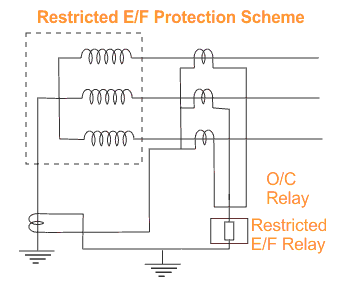

Protección restringida de fallos a tierra se proporciona en el transformador de energía eléctrica para detectar fallos internos de tierra del transformador. En este esquema, los secundarios CT de cada fase de un transformador de energía eléctrica están conectados entre sí como se muestra en la figura. Luego se conectan los terminales comunes al secundario de un Transformador de Corriente Neutro o NCT.

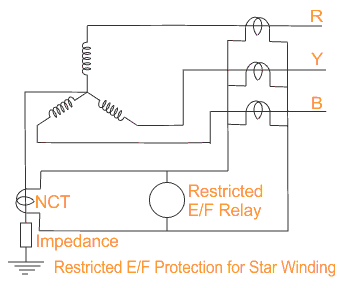

El CT o Transformador de Corriente conectado al neutro de un transformador de potencia se llama Transformador de Corriente del Neutro o CT del Neutro o simplemente NCT. Cuando hay un desequilibrio entre tres fases del transformador de potencia, una corriente de desequilibrio resultante fluye por el camino cerrado conectado a los terminales comunes de los secundarios del CT. Una corriente de desequilibrio también fluirá a través del neutro del transformador de potencia y, por lo tanto, habrá una corriente secundaria en el Neutro CT debido a esta corriente de desequilibrio del neutro.

En Falla terrestre restringida los terminales comunes de los TC de fase están conectados al secundario del TC de neutro de tal manera que la corriente secundaria de desequilibrio de los TC de fase y la corriente secundaria del TC de neutro se opondrán entre sí. Si estas dos corrientes son iguales en amplitud no habrá ninguna corriente resultante que circule por dicho camino cerrado. El Falla terrestre restringida El relé está conectado en este camino cerrado. Por lo tanto, el relé no responderá aunque haya una corriente desequilibrada en fase del transformador de energía.

Protección restringida de Falla de Tierra del Transformador | Protección del REFProtección restringida de Falla de Tierra del Transformador | Protección del REF

Protección restringida de Falla de Tierra del Transformador | Protección del REFProtección restringida de Falla de Tierra del Transformador | Protección del REF Protección restringida de Falla de Tierra del Transformador | Protección del REFProtección restringida de Falla de Tierra del Transformador | Protección del REF
