Prueba de tensión y relación de giro del transformador

Prueba de la relación de transformación

La realización de un transformador depende en gran medida de la perfección de los giros específicos o voltaje relación de transformación. Así que prueba de la ración del transformador es una prueba de tipo esencial del transformador. El voltaje debe aplicarse sólo en el bobinado de alto voltaje para evitar un voltaje inseguro.

Prueba de relación del transformador y comprobación del desplazamiento de fase

En realidad, la relación de voltaje sin carga del transformador es igual a la relación de giro. Así que la prueba de la relación de transformación.

Procedimiento de la prueba de relación de transformación

  1. Primero, el cambiador de tomas del transformador se mantiene en la posición más baja y los terminales de BT se mantienen abiertos.
  2. Luego aplique un suministro trifásico de 415 V en los terminales HV. Mida los voltajes aplicados en cada fase (Fase) en HV y los voltajes inducidos en los terminales de LV simultáneamente.
  3. Después de medir los voltajes en los terminales de AT y BT, el cambiador de tomas del transformador debe levantarse una posición y repetir la prueba.
  4. Repita lo mismo para cada una de las posiciones de los grifos por separado.

Lo anterior prueba de relación de transformación también puede realizarse mediante un medidor de relación de giro de transformador portátil (TTR). Tienen una fuente de alimentación incorporada, siendo los voltajes comúnmente utilizados muy bajos, como 8-10 V y 50 Hz. Los bobinados de AT y BT de una fase de un transformador se conectan al instrumento, y los elementos del puente interno se varían para producir una indicación nula en el detector.

Hablemos del método de medición de la relación de transformación (TTR) del medidor de prueba de la relación de giro del transformador.

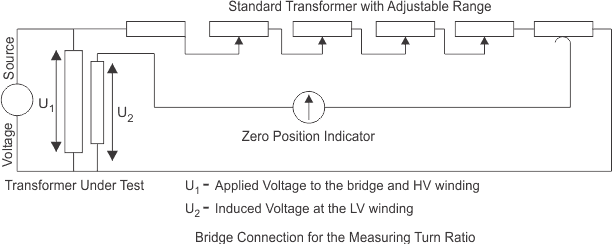

Se aplica un voltaje de fase a uno de los devanados por medio de un circuito puente y se mide la relación de voltaje inducido en el puente. La precisión de la instrumento de medición es < 0,1 %. Prueba de tensión y relación de giro del transformadorPrueba de tensión y relación de giro del transformador
Prueba de tensión y relación de giro del transformadorPrueba de tensión y relación de giro del transformador
Esta relación de giro teórica se ajusta en la relación de giro del transformador probado o TTR por el transformador ajustable, como se muestra en la figura anterior, y debe cambiarse hasta que se produzca un equilibrio en el indicador de porcentaje de error.

La lectura de este indicador implica la desviación de la relación de giro medida de la relación de giro esperada en porcentaje.
Prueba de tensión y relación de giro del transformadorPrueba de tensión y relación de giro del transformador
Fuera de la tolerancia, prueba de relación del transformador puede deberse a los giros en cortocircuito, especialmente si hay una corriente de excitación alta asociada. Los giros abiertos en el devanado HV indicarán una excitación muy baja actual y no hay voltaje de salida ya que las vueltas abiertas en el bobinado de HV no causan corriente de excitación en el bobinado significa que no flujo por lo tanto no hay voltaje inducido.

Pero el giro abierto en el devanado LV causa, baja fluctuación LV pero corriente de excitación normal en el devanado HV. Por lo tanto, los giros abiertos en el devanado LV serán indicados por niveles normales de corriente de excitación, pero niveles muy bajos de voltaje de salida inestable. El prueba de la relación de giro del transformador también detecta alta resistencia conexiones en los circuitos de plomo o una alta resistencia de contacto en los cambiadores de tomas por una mayor corriente de excitación y una dificultad para equilibrar el puente.
