Transformador de distribución

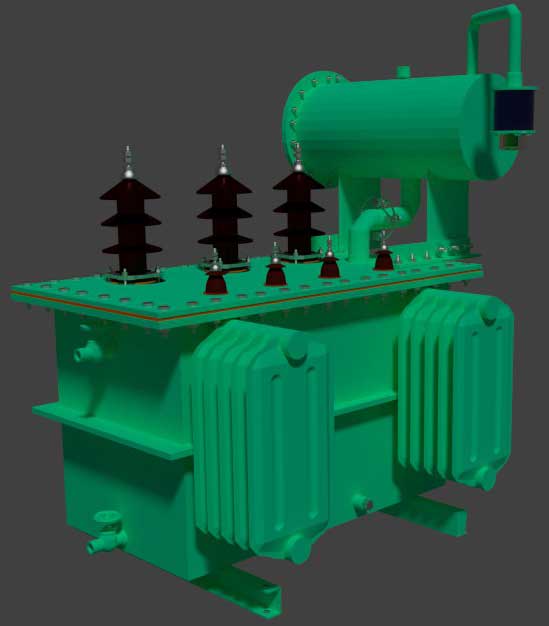

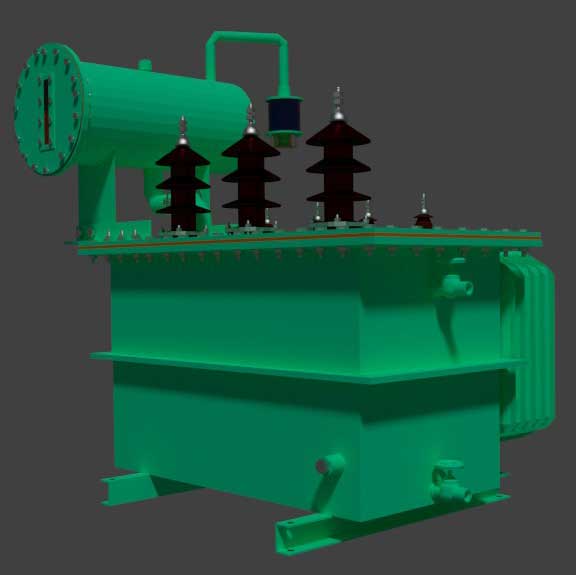

El transformadores de bajada usado para energía eléctrica propósito de distribución se denominan transformador de distribución. Hay varios tipos de transformadores utilizados en el sistema de distribución. Como el transformador monofásico, el trifásico, el de poste, el de pedestal y el subterráneo. Transformadores de distribución son generalmente de tamaño pequeño y llenos de aceite aislante. Estos transformadores están disponibles en el mercado en varios tamaños y eficiencias. La selección del transformador de distribución depende del propósito y el presupuesto de los usuarios finales.
Terminales secundarios del transformador de distribución
Los terminales secundarios del transformador de distribución entregan la energía eléctrica en una utilización voltaje hasta el final del consumidor a través del sistema de medición de energía. En el caso del sistema de distribución trifásico se adoptan sistemas secundarios de tres fases y cuatro cables. Aquí, las tres fases, es decir, los conductores de fase rojos, amarillos y azules, salen de tres pernos de casquillo de baja tensión del transformador. El cable neutro se conecta al cuarto casquillo, que también se denomina casquillo neutro del transformador.
El punto neutro del transformador de distribución se proyecta desde el punto de unión del bobinado trifásico dentro del transformador. En el caso de carga trifásica pesada industrial, el sistema de cuatro cables se entrega directamente al extremo del consumidor, pero en el caso de carga ligera monofásica, la conexión de una fase y el neutro del transformador de distribución trifásico, se conectan a los consumidores contador de energía.
Los terminales secundarios del transformador de distribución están conectados en primer lugar al bus trifásico del quiosco de distribución, situado cerca del transformador. Esta conexión se realiza esencialmente a través de una unidad de fusibles para proporcionar protección contra fallos externos al transformador. Desde este bus trifásico del quiosco de distribución se conectan diferentes subdistribuidores o redes de servicio trifásicos o monofásicos.
En los Estados Unidos de América se dispone de un tipo típico de sistema de fase única para el suministro de toneladas residenciales de fase única. Aquí, el transformador monofásico montado en poste se utiliza para suministrar carga residencial monofásica. Este tipo de transformador montado en poste tiene en total tres terminales secundarios, uno de los cuales es de tierra y otros dos son terminales de fase. Dos cables de fase proveen 240 voltios a través de ellos, y el voltaje a través de cualquiera de los cables de fase y el de tierra es de 120 voltios. Así que un consumidor puede recibir un suministro de 240 o 120 voltios dependiendo de su necesidad. En realidad en este sistema, el devanado secundario del transformador de distribución tiene una derivación central. El cable central está conectado a tierra y marcado como neutro. Los dos extremos conductores del bobinado se llama alambre caliente.
Eficiencia del transformador de distribución
El eficiencia del transformador de distribución se define como la relación entre la potencia de salida y la potencia de entrada del transformador en condición de plena carga, pero en el caso de un transformador de distribución, el concepto es un poco diferente ya que la posibilidad de hacer funcionar un transformador de distribución en condición de plena carga es casi nula. La eficiencia del transformador es máxima al 50% de la carga completa.
Un transformador tiene principalmente dos tipos de pérdidas, estas son, las pérdidas de hierro y las pérdidas de cobre. La pérdida de hierro, que también se conoce como pérdida de núcleo, consiste en pérdida de histéresis y pérdida de corrientes de Foucault. Estas dos pérdidas son constantes cuando el transformador está cargado. Eso significa que la cantidad de estas pérdidas no depende de la condición de carga secundaria del transformador. En todas las condiciones de carga, estas son fijas. Pero la pérdida de cobre, que también se conoce como I2La pérdida de R depende enteramente de la carga I. A transformador de distribución no puede funcionar con una carga constante a lo largo de 24 horas. En la hora punta del día su carga es alta, mientras que en la hora punta de la noche su carga puede ser insignificante.
Así que seleccionar un transformador en función de su eficiencia convencional no es práctico ni económico. Como solución a estos problemas, el concepto de la eficiencia durante todo el día del transformador de distribución entró en escena. Así que esta eficiencia es la misma que la eficiencia del transformador de distribución.
En este concepto, usamos la relación de la energía total entregada por el transformador y la energía total alimentada al transformador, durante un lapso de tiempo de 24 horas en lugar de la relación de la potencia de salida y entrada del transformador. Por lo tanto, eficiencia durante todo el día se determina como, el total de KWh en el secundario al total de KWh en el primario del transformador durante un largo período de tiempo específico, preferentemente 24 horas, es decir,
Esto es muy útil para juzgar el desempeño de un transformador de distribucióncuyo primario está conectado al sistema para siempre, pero la carga secundaria varía enormemente a lo largo del día.
