Construcción de circuitos AC y funcionamiento de los circuitos AC

El circuito del puente no es más que el circuito eléctrico configuración que se utiliza para medir valores desconocidos de la resistencia, impedancia, inducción y capacitancia. Muchos puentes como El puente de WheatstoneEl Puente Maxwell, El puente Kelviny muchos más son muy útiles para medir cantidades con precisión y trabajar con el mismo principio. Aquí hay una breve descripción del funcionamiento de algunos de los puentes que se dan a continuación:

El puente de Wheatstone

A El puente de Wheatstone es un circuito eléctrico desarrollado por Charles Wheatstone, y se utiliza para determinar el valor de un resistencia eléctrica en el circuito. El puente de Wheatstone es muy capaz de calcular resistencias de muy bajo valor que otros instrumentos como Multímetro no calcula con precisión.

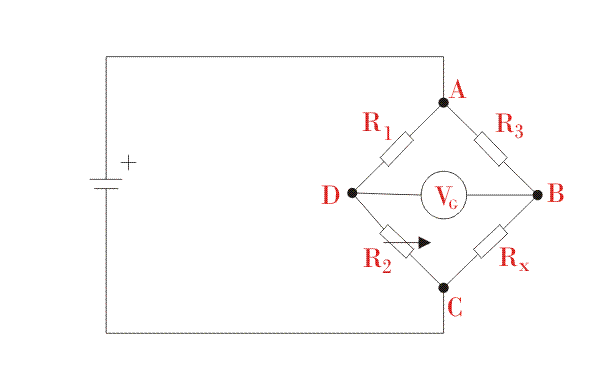

El circuito del puente de Wheatstone es una disposición en forma de diamante de cuatro resistencias. Tiene dos patas paralelas y cada pata tiene dos resistencias en serie. Una tercera pata conectada entre las dos patas paralelas en algún punto dentro de las patas, como se dibuja en la figura. Entre las cuatro resistencias, un valor de resistencia puede ser determinado equilibrando las dos patas. De las cuatro resistencias, el valor de dos resistencias R1 y R3 se conocen, el valor de R2 es ajustable, y el valor de Rx debe ser calculado. Entonces este ajuste se conecta a la alimentación eléctrica y a un galvanómetro entre el terminal D y el terminal B. Ahora se ajusta el valor de una resistencia ajustable hasta que la relación de las dos ramas resistencias se convierten en iguales, es decir (R1/ R2) = (R3/Rx), y el galvanómetro lee cero como actual dejar de fluir a través del circuito. Ahora el circuito está equilibrado y el valor de la resistencia desconocida podría ser medido fácilmente. La lectura de la R3 decide la dirección del flujo de la corriente. Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC

El puente de Maxwells

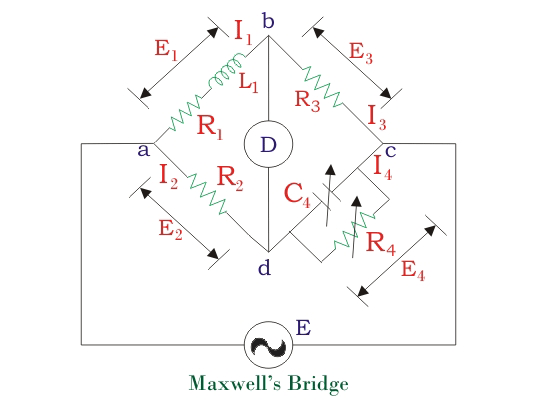

El principio de funcionamiento del puente de inducción de Maxwells es el mismo que el del puente de Wheatstone. Sólo se han hecho pequeñas modificaciones en el puente de Wheatstone. En este puente, los cuatro ramales consisten en desconocidos inductancia (L1), una variable condensador (C4), cuatro resistencias y un detector en lugar de un galvanómetro como se muestra en la figura. Se utiliza para medir el valor de la inductancia comparando el valor desconocido con la capacitancia variable estándar.

El principio básico del puente es compensar la fase de ángulo positivo de la impedancia desconocida con la fase negativa de una capacitancia poniéndola en la rama opuesta. Al hacerlo, la diferencia de potencial a través del detector se convertirá en cero y ninguna corriente fluirá a través de él. El condensador C4 y la resistencia R4 están conectados en paralelo y el valor de ambos se ajusta para que el puente se equilibre.
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC

El puente Kelvin

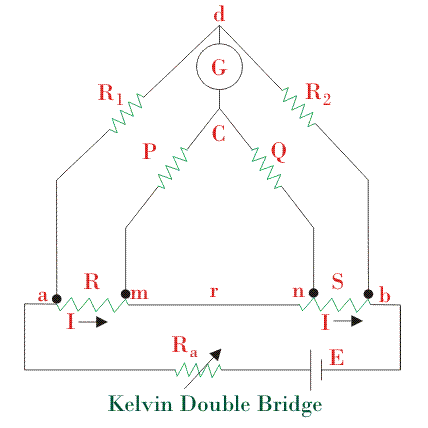

El puente Kelvin es otra modificación del puente de Wheatstone que se utiliza para medir la baja resistencia en el rango de 1m a 1k con gran precisión. Para una medición precisa de la baja resistencia…alto… voltaje y un galvanómetro sensible son necesarios en el puente Kelvin. Mientras se mide la baja resistencia, la resistencia de los cables de conexión juega un papel importante. Se utiliza el puente de Wheatstone que tiene dos resistencias adicionales como se muestra en la figura. Las resistencias R1 y R2 se conectan al segundo conjunto de brazos racionales y construyen cuatro resistencias terminales. Aquí R es desconocida y S es la resistencia estándar. Se coloca un galvanómetro entre c y d para que la resistencia del cable de conexión r pueda ser descuidada y no afecte al valor de la medición. En la condición de equilibrio, el galvanómetro muestra cero y no fluye ninguna corriente a través del circuito. La ecuación en la condición de equilibrio es:
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC

El circuito del puente Hays

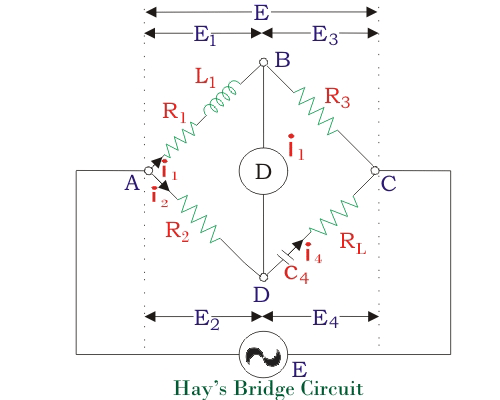

El puente Hays es otra variación del circuito del puente de Maxwells. En el circuito de Maxwells la resistencia se mantiene en paralelo al condensador donde, como en el circuito de Hays, la resistencia está conectada en serie con el condensador estándar como se muestra en la figura. Es muy útil si el ángulo de fase de la impedancia inductiva es muy grande, lo que podría superarse tomando una resistencia baja en serie.
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC

El puente de Andersons

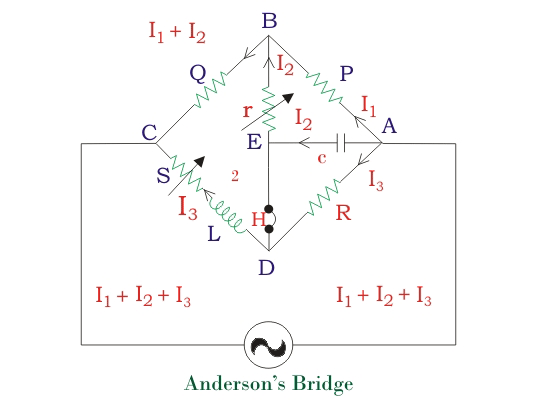

El Puente de Anderson es una versión modificada de El puente de capacitancia del inductor de Maxwells. Se utiliza principalmente para medir autoinducción en una bobina utilizando condensadores y resistencias estándar. La principal ventaja de este puente es que no requiere el frecuente balanceo del mismo. Para equilibrar el puente con una corriente constante, se ajusta la resistencia variable r y se sustituye la fuente de CA por batería y auriculares por galvanómetro de bobina móvil. Una vez que el puente está equilibrado, el potencial en el terminal D es similar al potencial en el E. El flujo de corriente en las respectivas ramas se denotan por I1, I2…y yo…3 como se muestra en la figura.
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC

Circuito del puente de diodos

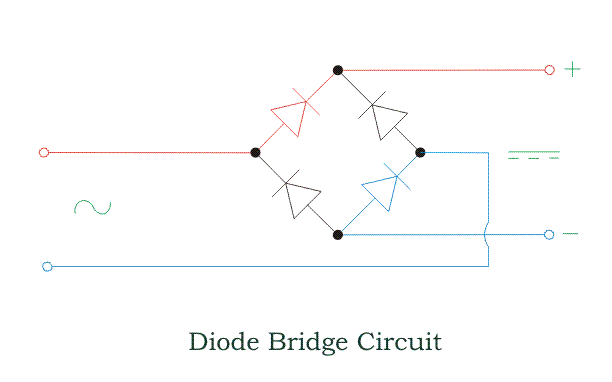

Es un circuito puente que tiene una disposición de cuatro diodos que da la misma polaridad de salida para cada polaridad de entrada. Puente de diodos El circuito que también se llama puente rectificador se usa dondequiera que haya necesidad de cambiar la corriente alterna por la corriente continua. También se utiliza para detectar la amplitud de las señales de radio. Cuando el terminal positivo de la entrada está conectado a la parte superior izquierda y el negativo a la parte inferior derecha, la corriente fluye desde el terminal superior de suministro a la salida que fluye por el camino rojo y regresa al terminal inferior de suministro por el camino azul como se muestra en la figura.
Construcción de circuitos AC y funcionamiento de los circuitos ACConstrucción de circuitos AC y funcionamiento de los circuitos AC
