Gráficas planas y no planas del circuito

Teoría de grafos juega un papel muy crucial en la comprensión de las complicadas circuitos eléctricos. Ahora lo que eso significa en realidad es un circuito que consiste en más de seis bucles son muy complicados de manejar manualmente con lápiz y papel. Si tenemos ordenador con multisim entonces se convierte en una tarea fácil de manejar, pero sin ordenador la tarea se vuelve demasiado complicada, así que a menudo preferimos el análisis simple de dicho circuito Teoría de Gráficos.

¿Cómo se forman los gráficos?

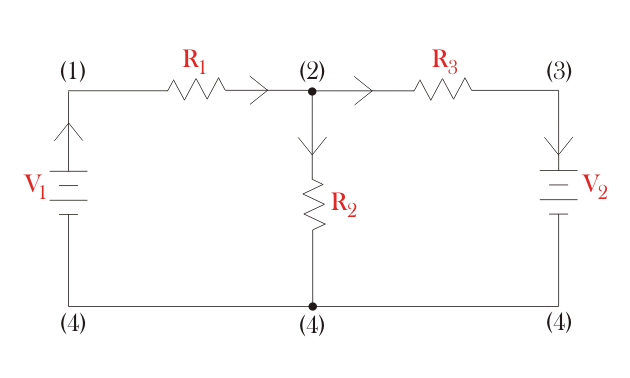

Cada elemento presente en el circuito actúa como una sola rama del gráfico mientras que las fuentes activas como fuente de tensión y fuente de corriente son reemplazados por su impedancia interna (reemplazar la fuente de voltaje por un cortocircuito mientras que reemplazar la fuente de corriente por un circuito abierto).

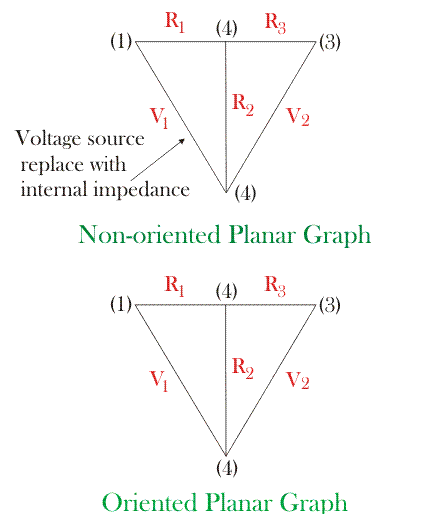

El gráfico orientado es uno que contiene la dirección en cada rama que son la dirección del flujo de actual en un circuito eléctrico para ser analizado.
Gráficas planas y no planas del circuitoGráficas planas y no planas del circuito
Gráficas planas y no planas del circuitoGráficas planas y no planas del circuito

Gráfico plano

Gráfico planar es un gráfico que puede ser representado en el plano sin cruzar ninguna otra rama. La siguiente figura muestra un ejemplo de gráfico que es de naturaleza plana ya que ninguna rama corta ninguna otra rama del gráfico.

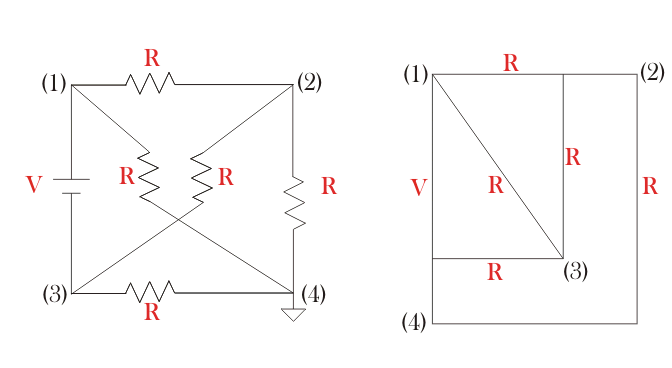

A primera vista parece como Gráfico no planar desde hace dos resistencia se cruzan entre sí, pero es Gráfico planar que se puede dibujar como se muestra a continuación.
Gráficas planas y no planas del circuitoGráficas planas y no planas del circuito

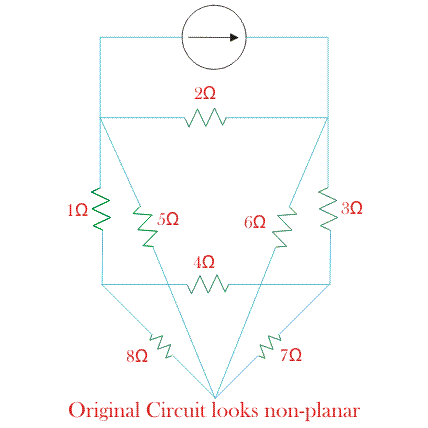

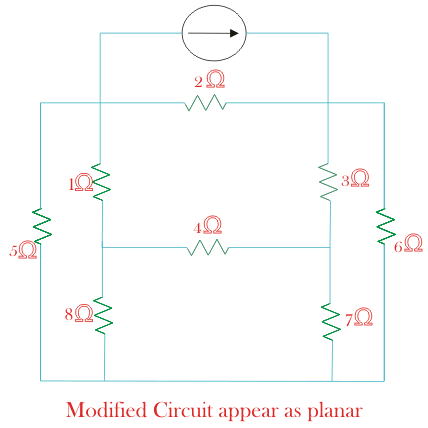

No siempre ese gráfico que parece no plano es siempre no plano con alguna modificación se puede hacer plano. Véase el ejemplo siguiente para su explicación.
Gráficas planas y no planas del circuitoGráficas planas y no planas del circuito
Gráficas planas y no planas del circuitoGráficas planas y no planas del circuito

Gráfico no plano

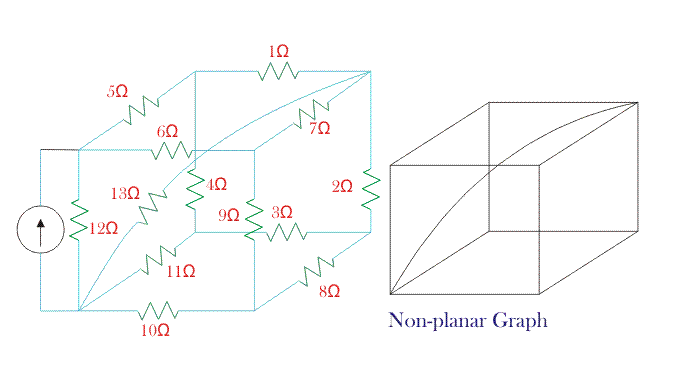

Gráfico no plano es uno que no puede ser representado en papel sin cruzar otra rama.
Gráficas planas y no planas del circuitoGráficas planas y no planas del circuito
