Sistema de puesta a tierra

La puesta a tierra del sistema se requiere principalmente para asegurar que el potencial de cada director del sistema se restringe a su valor deseado para el cual se proporciona el aislamiento.
La puesta a tierra del sistema está diseñada de tal manera que debe facilitar el funcionamiento eficiente y rápido de los relés de protección en caso de cualquier fallo a tierra.

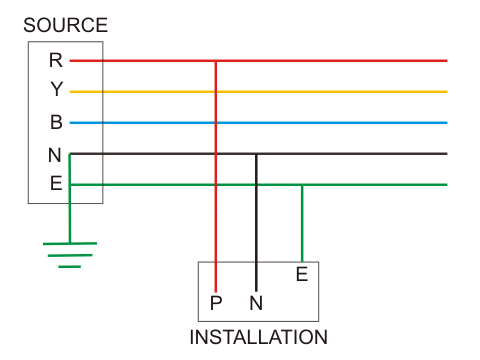

T N Sistema de puesta a tierra

En el sistema de puesta a tierra de T N la fuente está directamente conectada a tierra en uno o más puntos. Las partes conductoras de las instalaciones se conectan a la tierra a través de los puntos de tierra de la fuente por medio de un conductor. De modo que cualquier corriente de falla de tierra creada en las instalaciones pasará a través de la tierra por el punto de tierra de la fuente. Aquí, un conductor corre junto con la línea de suministro donde los puntos de tierra de la instalación están directamente conectados. En el sistema aéreo, este conductor puede ser un conductor separado, pero en el sistema subterráneo, la cubierta o armadura del cable se utiliza para este propósito.

Sistema de puesta a tierraSistema de puesta a tierra

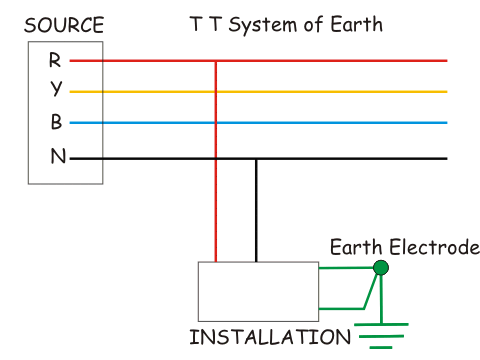

T T Sistema de puesta a tierra

En el sistema T T de puesta a tierra, la fuente está conectada a tierra. Pero las partes conductoras de las instalaciones están conectadas a la tierra a través de uno o más electrodos de tierra locales. Estos electrodos locales no tienen ninguna conexión directa al sistema de puesta a tierra de la fuente. Este sistema T T de puesta a tierra es aplicable tanto para instalaciones trifásicas como monofásicas.
Sistema de puesta a tierraSistema de puesta a tierra

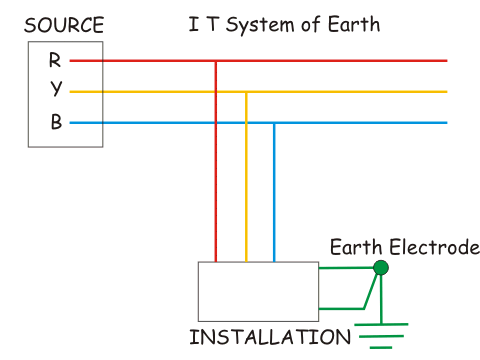

I T Sistema de puesta a tierra

El sistema I T de puesta a tierra se utiliza generalmente en redes trifásicas desenterradas. Aquí, la fuente trifásica se aísla de la tierra o se conecta a la tierra a través de una alta impedancia de valor adecuado. Las partes conductoras, incluido el cuerpo metálico de las instalaciones, se conectan a la tierra a través de uno o más electrodos de tierra locales. Estos electrodos locales no tienen ninguna conexión directa con la fuente.
Sistema de puesta a tierraSistema de puesta a tierra

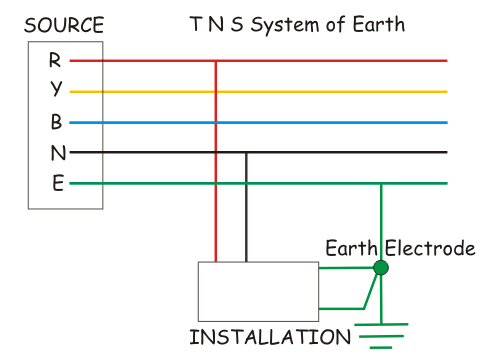

T N S Sistema de puesta a tierra

El sistema de puesta a tierra de T N S es similar al sistema de puesta a tierra de T N. Tanto en el sistema T N como en el T N S, el cable neutro y el de tierra corren por separado a lo largo de la red. Las partes conductoras de las instalaciones se conectan al cable de tierra para proporcionar la puesta a tierra. Pero en el sistema T N S, además del hilo de tierra continuo de la fuente, hay fosas de tierra locales instaladas en los locales de los consumidores. Las instalaciones también están conectadas a las fosas de tierra locales a través de electrodos de tierra. Los electrodos de tierra locales están interconectados con el sistema de puesta a tierra de la fuente por medio de un cable de tierra que corre a lo largo de la red. Esto significa que cada electrodo de tierra local está conectado individualmente al cable de tierra.

Sistema de puesta a tierraSistema de puesta a tierra

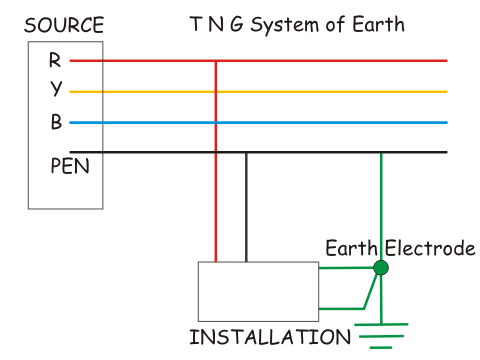

T N G Sistema de puesta a tierra

El sistema de puesta a tierra de T N G es similar al sistema de puesta a tierra de T N S. Más tarde, el cable neutro y el de tierra no corren por separado, sino que se combinan para formar un cable PEN que corre a lo largo de la red. El punto neutro y el punto de tierra de la instalación están conectados al mismo cable PEN en este sistema.
Sistema de puesta a tierraSistema de puesta a tierra
